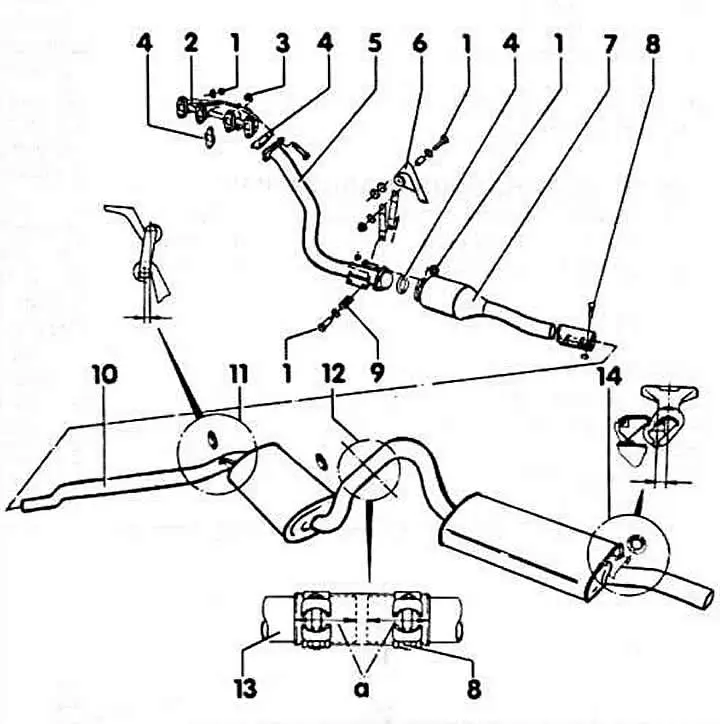

1 - самостопорящаяся гайка, 25 Нм
2 - выпускной коллектор
У двигателя 90 л.с. (JN) с передним
приводом лямбда-зонд в выпускной коллектор.
3 - самостопорящаяся гайка, 30 Нм
5-ти цилиндровый двигатель: 35 Нм
4 - прокладка
5 - приемная труба глушителя
В зависимости от модели может устанавливаться двойной трубопровод
6 - держатель на коробке передам
7 - передний глушитель или катализатор
Лямбда-зонд устанавливается на катализаторе, кроме моделей 90 л.с. с обозначением JN.
8 - болт, 40 Нм
9 - пружина
10 - центральный глушитель/задний глушитель
При переднем приводе установлен как одна деталь. В запасные части глушители поставляются отдельно, и соединяются зажимной втулкой. В исполнении с полным приводом соединены фланцем
11 - кольцо подвески глушителя
Натяжение 7 мм -стрелка-.
12 - место разделения
Для ремонта системы выпуска отработавших газов. Обозначено 3-мя вмятинами по окружности соединительной трубы.
13 - зажимная втулка
Глубина вставки концов труб минимум а=42,5 мм.
14 - кольцо подвески глушителя
Натяжение 12 мм -стрелка-.
Система выпуска отработавших газов состоит из приемной трубы глушителя, переднего, среднего и заднего глушителей. Вместо переднего глушителя в автомобилях с катализатором установлен каталитический преобразователь. Необходимый для регулировки процесса оптимального дожигания газов в катализаторе лямбда-зонд (кислородный датчик) ввинчен спереди в корпус катализатора.
Приемная труба соединена с болтами с выпускным коллектором, установленным на крышке цилиндров. Все элементы системы соединены друг с другом болтами и могут сниматься независимо от других элементов системы. Самостопорящиеся гайки и прокладки после разборки обязательно заменяются на новые. Стопорные кольца и резиновые подушки проверяются на механические повреждения и наличие пор и при необходимости заменяются, мамам При установке новой системы выпуска отработавших газов рекомендуется заменять все элементы крепления системы.
На рисунке изображена система выпуска отработавших газов дизельного двигателя и 4-х цилиндрового двигателя со впрыском топлива.
