Проверка положения рычага переключения передам
Включить I передачу.
Сдвинуть рычаг переключения передач до упора влево.
Отпустить рычаг, замерив величину его перемещения, которое должно быть в пределах 5-10 мм.
Включить V передачу.
Сдвинуть рычаг переключения вправо до упора. Отпустить рычаг и одновременно измерить величину его перемещения, которое должно быть в пределах 5-10 мм.
Регулировка привода переключения передач

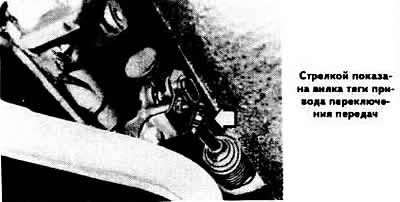

Действуя снизу автомобиля, ослабить крепление вилки тяги привода переключения передач.
Снять рукоятку рычага переключения передач и защитный чехол.
Открепить колпак сферической головки рычага переключения передач и выровнять установочные метки.

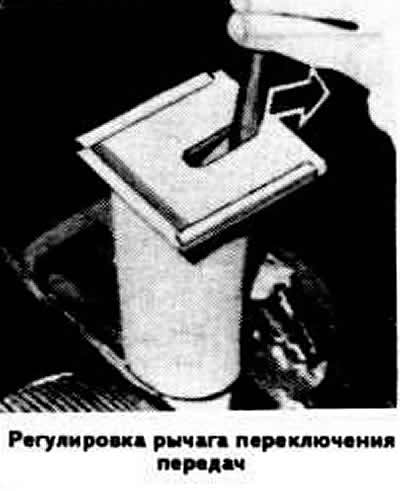

Установить регулировочный шаблон VW 3057.
Выдвинуть до упора вперед рычаг переключения передач и ползун привода. Переместить рычаг переключения передач и ползун привода до упора вправо (по линии V передачи). Затянуть рифленую гайку крепления ползуна привода.
Вывести рычаг переключения передач на линию III передачи. Переместить рычаг переключения влево на линию III и IV передач.
Действуя снизу автомобиля, закрепить вилку тяги привода переключения передач.
Смять регулировочный шаблон и проверить величину перемещения рычага переключения передач, как указано выше. Если оно незначительно отличается от номинального, уточнить регулировку, перемещая колпак сферической головки рычага переключения передач в овальных прорезях для болтов крепления.

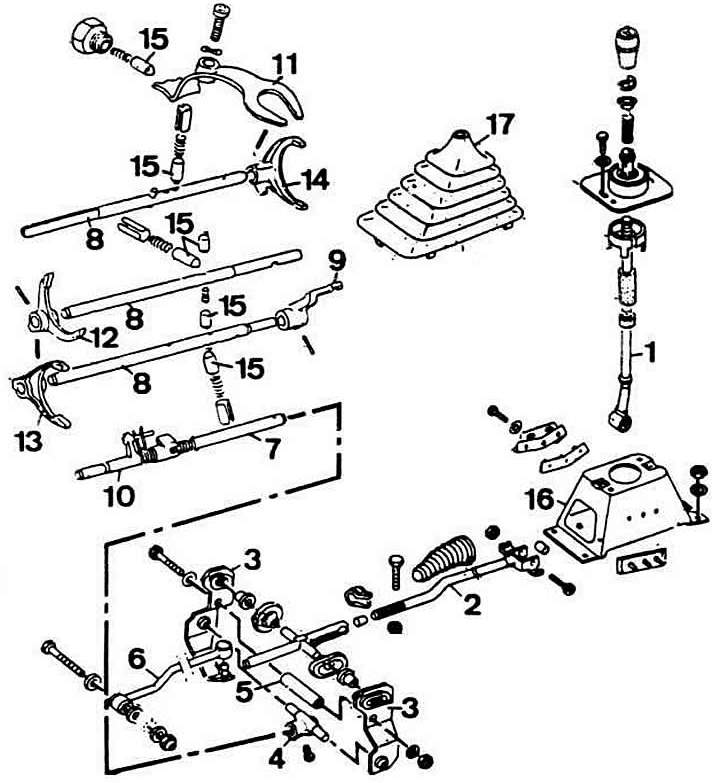

Детали механизма управления переключением передач пятиступенчатой коробки передач: 1 - рычаг переключения передач; 2 - тяге привода переключения передач; 3 - скобы передаточного звена; 4 - соединительный тройник; 5 - распорная втулка; 6 - нажимная тяга; 7 - шток выбора передач; 8 - штоки вилок; 9 - поводок штока вилки I и II передач; 10 - фиксатор заднего хода и рычаг привода; 11 - рычаг привода промежуточной шестерни заднего хода; 12 - вилка переключения III и IV передач; 13 - вилка переключения I и II передач; 14 - вилка включения V передачи; 15 - толкатели фиксаторов; 16 - колпак сферической головки рычага переключения передач; 17 - чехол.
