Поставить под двигатель емкость для сбора охлаждающей жидкости и слить охлаждающую жидкость из системы охлаждения, отсоединив отводящий шланг радиатора от патрубка корпуса термостата и сняв пробку с расширительного бачка.
На двигателях с впрыском топлива отсоедините от впускного трубопровода воздухопровод, идущий к дозатору-распределителю топлива.
На карбюраторных двигателях отсоединись шланг подачи топлива от топливного насоса, а от карбюратора — шланг слива топлива и закрыть отверстия шлангов заглушками.
Снять ремень привода генератора.
В зависимости от модели двигателя смять защитную крышку или верхнюю защитную крышку ремня привода распределительного зала.
Ослабить гайку крепления оси натяжного ролика и снять ремень привода распределительного вала.
Снять натяжную планку генератора и отвести генератор от двигателя.
Снять воздушный фильтр.
Отсоединить от карбюратора электрические провода и разъединить штекерные разъемы карбюратора.
Отсоединить от карбюратора или от корпуса дроссельной заслонки трос привода дроссельной заслонки и вакуумные шланги.
Снять впускной трубопровод.
Отвернуть фланец приемной трубы глушителей от выпускного коллектора.
Снять выпускной коллектор.
Отсоединить пучок проводов высокого напряжения и вывернуть свечи зажигания.
Отсоединить от головки цилиндров шланги системы охлаждении, идущие к радиатору и отопителю.
Отсоединить от головки цилиндров шланги вентиляции картера.
На двигателях с впрыском топлива снять форсунки и электропровода.
Снять крышку головки цилиндров.
Отвернуть болты крапления головки цилиндров в порядке, обратном затяжке.
Снять головку цилиндров.
Очистить снятые детали и внешним осмотром определить их состояние. Для очистки сопрягающихся поверхностей головки цилиндров использовать специальные моющие средства. Запрещается применять в этих целях предметы, могущие оставлять царапины, и абразивные материалы.

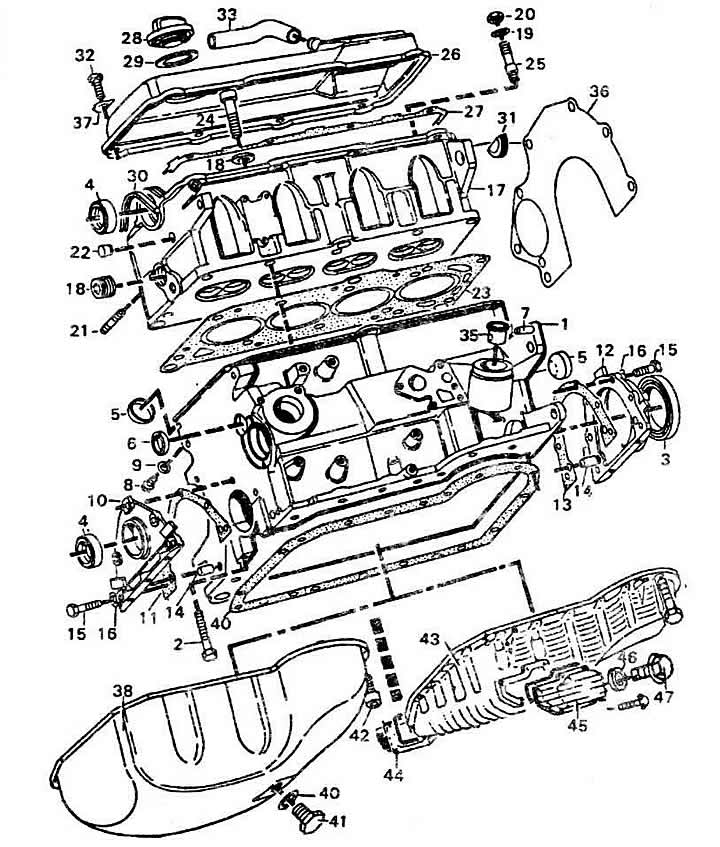

Детали блока цилиндров, головки блока и поддона картера: 1 - блок цилиндром; 2 - болт крышки коронного подшипника; 3, 4 - сальники; 5 - технологическая заглушка; 6 - уплотнительном кольцо; 7 - штифт картера сцепления; 8 - болт; 9 - шайба; 10, 11 - держатель переднего сальника коленчатого мала и прокладка; 12 - держатель заднего сальнике; 13 - прокладка держателя заднего сальника; 14 - штифт держателе переднего сальника; 15 - болт держателе сальника; 16 - шайба болта сальника; 17 - головка цилиндров; 18 - заглушка головки блока; 19 - шайба шпильки головки блока; 20 - гайка шпильки головки блока; 21 - шпилька; 22 - заглушка; 23 - прокладка головки цилиндров; 24 - болт головки блока; 25 - шпилька головки блока; 26 - крышка головки цилиндров; 27 - прокладка крышки; 28 - крышка маслозаливной горловины; 29 - прокладка крышки маслозаливной горловины; 30 - уплотнитель распределительного вала передний; 31 - уплотнитель распределительного вала задний; 32 - болт крышки головки блока; 33 - патрубок вентиляции картера; 35 - пламегаситель; 36 - крышка маховика; 37 - шайба болта крышки головки блока; 38 - поддон картера; 40 - уплотнительная прокладка сливной масляной пробки; 41 - сливная масляная пробка; 42 - болт крепления поддона картера; 43 - алюминевый поддон картера; 44, 45 - радиаторы масляного картера; 46, 47 - уплотнительная прокладка и сливная масляная пробка.
