Регулировки карбюратора Pierburg 1B3 (Audi 100 С3)

Устройство карбюратора 1В3 показано на рис. Детали карбюратора 1В3.

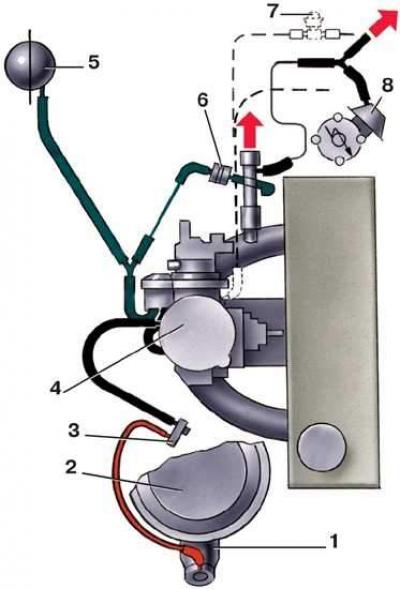

Вакуумные соединения карбюратора 1В3

• 1 - терморегулятор;
• 2 - воздушный фильтр;
• 3 - клапан терморегулятора;
• 4 - карбюратор;
• 5 - вакуумный резервуар;
• 6 - клапан;
• 7 - вакуумный выключатель индикатора выбора передачи (только механическая КП);
• 8 - вакуум-корректор распределителя зажигания

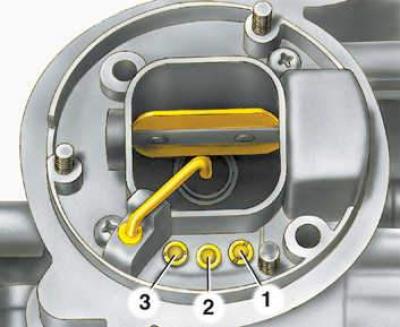

Расположение жиклеров на крышке карбюратора Pierburg 1B3

• 1 - топливный жиклер холостого хода;
• 2 - воздушный жиклер;
• 3 - топливный жиклер эконостата

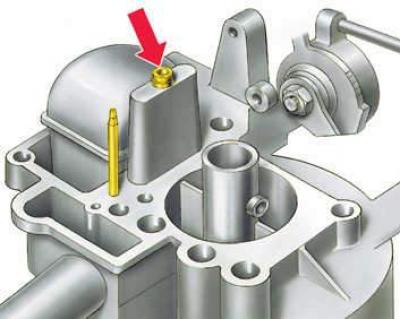

Расположение главного топливного жиклера

Главный топливный жиклер (показан стрелкой), расположенный на крышке карбюратора Pierburg 1В3 (крышка перевернута).
