Замена ламп заднего фонаря на крыле (Audi 100 С3)

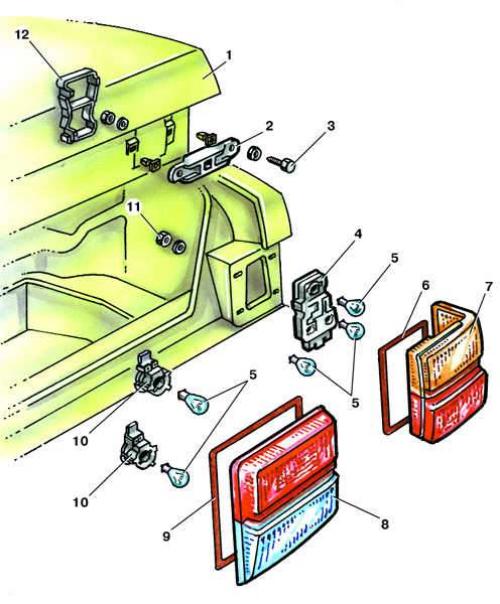

Задние фонари

• 1 - крышка багажника;
• 2 - держатель фонаря;
• 3 - болт;
• 4 - держатель патронов;
• 5 - лампа;
• 6 - прокладка фонаря на крыле;
• 7 - рассеиватель фонаря на крыле;
• 8 - рассеиватель на крышке багажника;
• 9 - прокладка фонаря на крышке багажника;
• 10 - патрон лампы;
• 11 - гайка;
• 12 - крышка фонаря

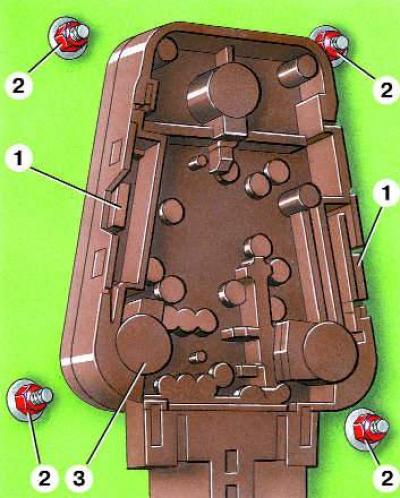

Крепление заднего фонаря на крыле

• 1 - пластмассовые зажимы;
• 2 - гайки крепления фонаря;
• 3 - держатель патронов

Замена

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Открыть крышку багажника.

3. Сжать пластмассовые зажимы, расположенные по бокам держателя патронов, и вынуть держатель патронов с лампами.

4. Заменить перегоревшую лампу.

5. Вставить на место держатель патронов и зафиксировать его, защелкнув пластмассовые зажимы.

6. Если нужно снять рассеиватель фонаря, снять держатель и отвернуть четыре гайки.
