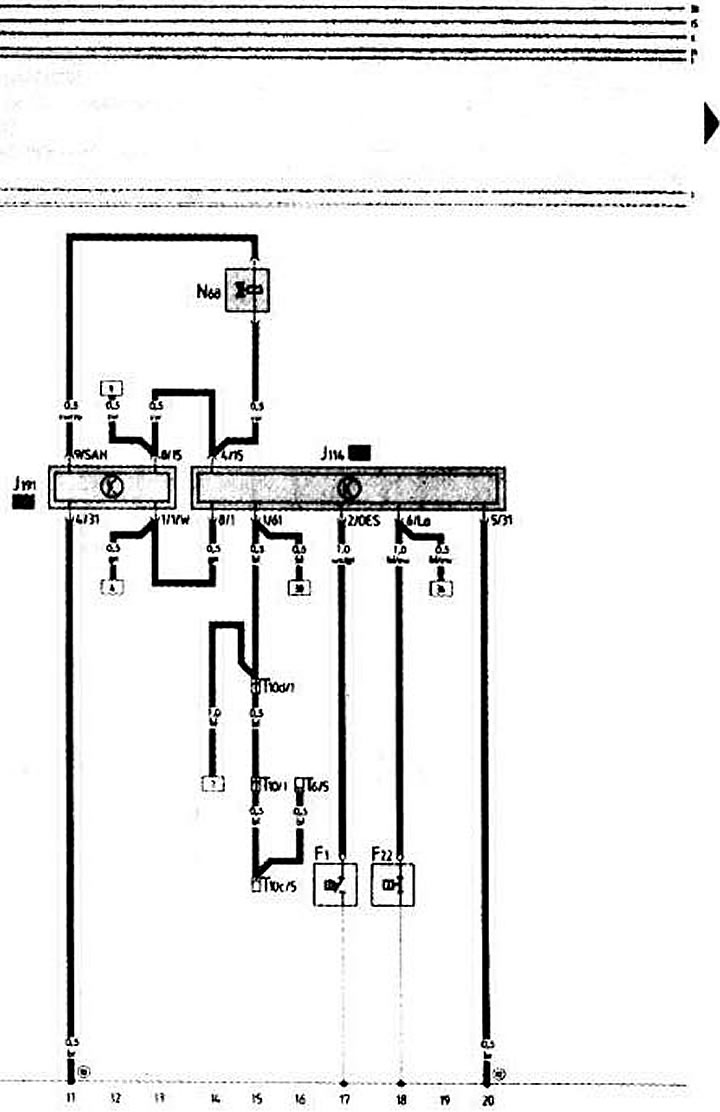

Контрольная лампа и звуковой сигнализатор давления масла. Блок управления обогащением горючей смеси на принудительном холостом ходу

- F1 — датчик давления масла, тарированный на 1,8 кг/см²
- F22 — датчик давления масла, тарированный на 0,3 кг/см²
- J114 — блок управления контрольной лампой давления масла
- J191 — блок управления обогащением горючей смеси на принудительном холостом ходу
- N68 — клапан дополнительной подачи воздуха
- Т6 — 6-штекерный разъем (красного цвета, за комбинацией приборов)
- Т10 — 10-штекерный разъем (голубого цвета, за комбинацией приборов)
- Т10с — 10-штекерный разъем (черного цвета, за комбинацией приборов)
- T10d — 10-штекерный разъем (черного цвета, за комбинацией приборов)
- (83) — соединение на массу «-1-» правого переднего пучка проводов
