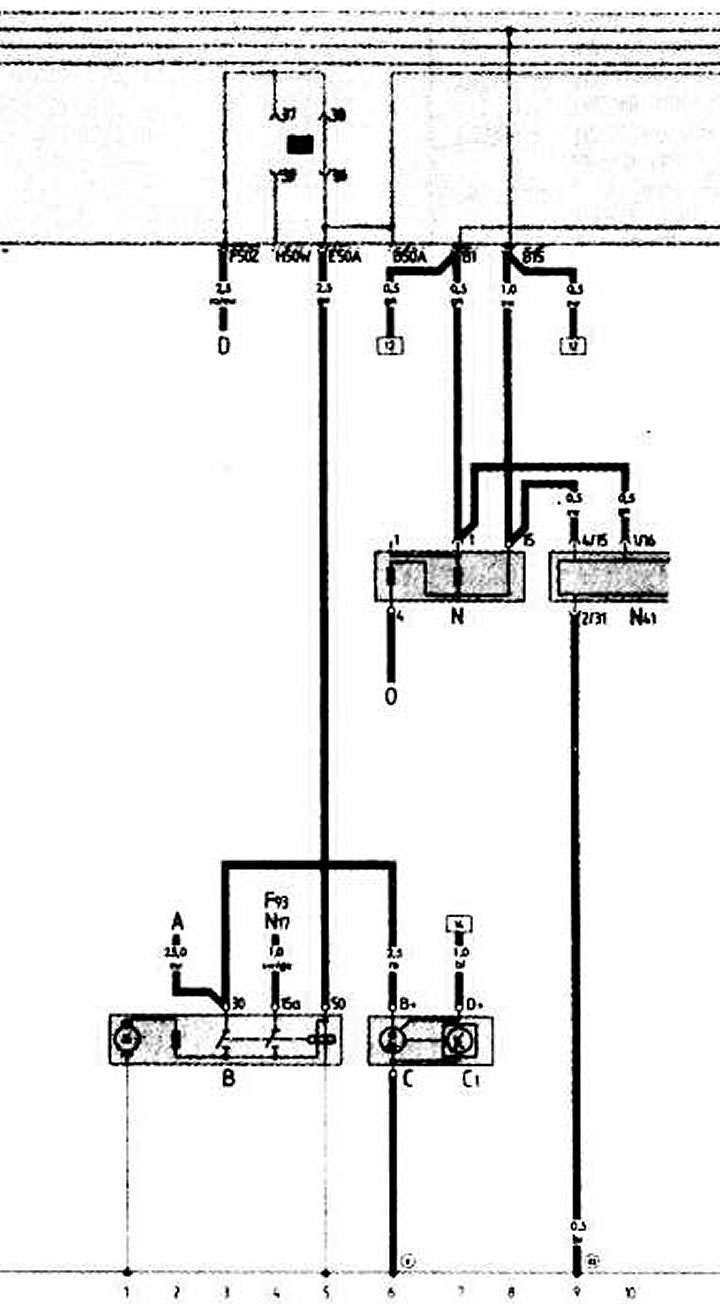

Аккумуляторная батарея. Генератор. Система зажигания

- А — аккумуляторная батарея
- В — стартер
- С — генератор
- С1 — регулятор напряжения
- D — выключатель зажигания
- F93 — датчик перепада давления
- N — катушка зажигания
- N17 — пусковая форсунка
- N41 — блок управления зажиганием
- О — распределитель зажигания
- (6) — перемычка на массу между двигателем и генератором
- (83) — соединение на массу «-1-» правого переднего пучка проводов
