Педаль сцепления — снятие и установка (Audi 100 C3)

1. Разъедините отрицательную клемму аккумулятора.

2. Снимите отделку в салоне, чтобы получить доступ к присоединениям детали.

3. На моделях, оборудованных сцеплением, управляемым тросиком, разъедините тросик от педали.

4. На моделях, оборудованных гидравлически управляемым сцеплением, разъедините штифт с головкой и отверстием под штифт главного цилиндра и педали, снимите главный цилиндр с крепёжного кронштейна.

5. Разъедините штифт с головкой и отверстием под шплинт толкателя сервопривода тормоза на тормозной педали.

6. Разъедините провода выключателя стоп-сигнала, всю дополнительную электропроводку или присоединения в зависимости от модели или установленного оборудования.

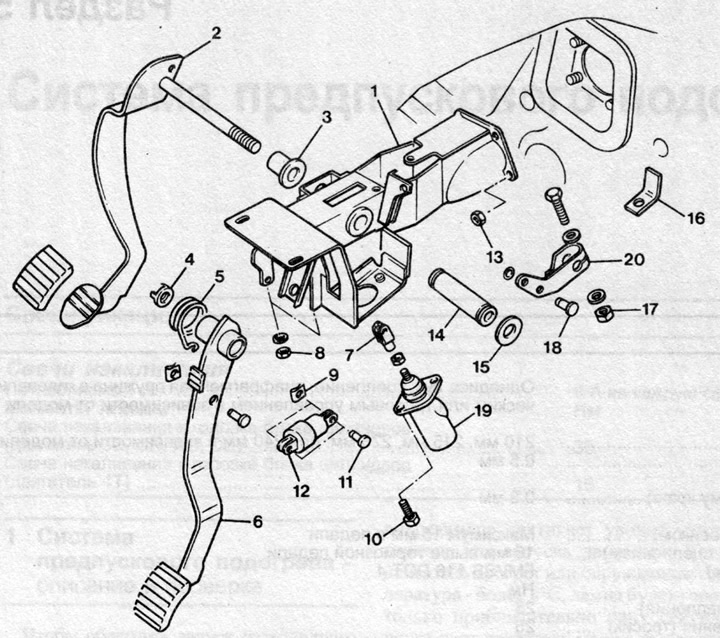

7. Открутите стопорные гайки и болты, снимите сборку подвески педали с педалями.

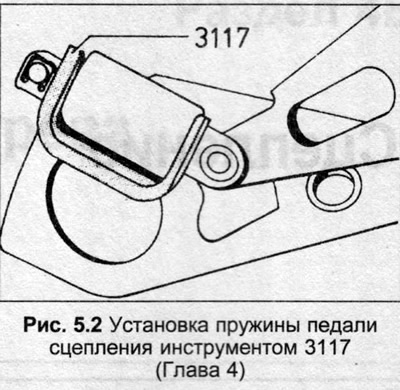

8. Извлеките стопорные кольца и штифты с головкой и отверстием под шплинт, снимите пружину педали сцепления. Для облегчения снятия и установки пружины используйте инструмент 3117, или подходящее приспособление, сделанное из стальной трубки, закрепите пружину в сжатом положении.

9. Снимите зажимную гайку и болт с рычага педали сцепления. Заметьте положение рычага, разведите его с пазов. Выпустите пружину возврата тормозной педали, снимите педаль сцепления и ось шарнира с подвески педали. Снимите прокладки, втулки и т.д.

10. Если необходимо, втулки оси поворота педали можно снять, выбив их выколоткой.

11. Перед сборкой смажьте все контактирующие поверхности, замените все контргайки и стопорные кольца. Соберите и установите педали, используя обратную к снятию последовательность. В заключение проверьте регулировку сцепления, как описано в Главе 2.
