Снятие
Внимание! Так как в топливном баке отсутствует отверстие для слива топлива, то снятие бака желательно проводить после выработки топлива.
1. Отберите из бака все имеющееся топливо, если оно не было выработано.
2. Отсоедините клемму провода «массы» (-) от отрицательного полюса аккумулятора.
3. Снимите заднее сиденье.

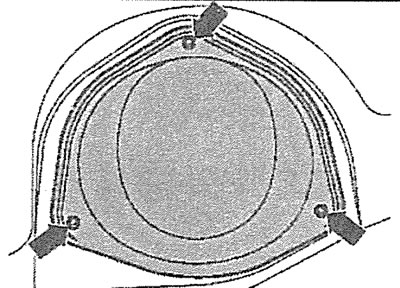

4. Вывинтите шурупы (см. стрелки на иллюстрации) крышки на днище, которой закрыттопливный насос и датчик запаса топлива.
2.4. Вывинтите шурупы (см. стрелки) крышки на днище, которой закрыт топливный насос и датчик указателя запаса топлива

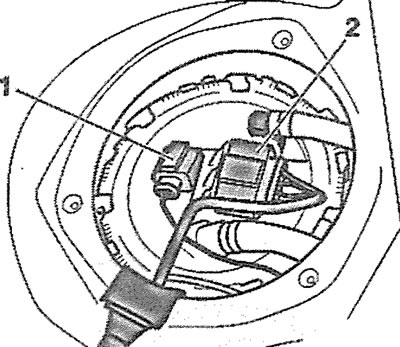

5. Отсоедините штекеры 1 и 2 топливного насоса и датчика указателя запаса топлива (см. иллюстрацию).
2.5. Отсоедините штекеры 1 и 2 топливного насоса и датчика указателя запаса топлива
6. Откройте люк заправочной горловины. Тщательно очистите поверхность вокруг заправочной горловины.

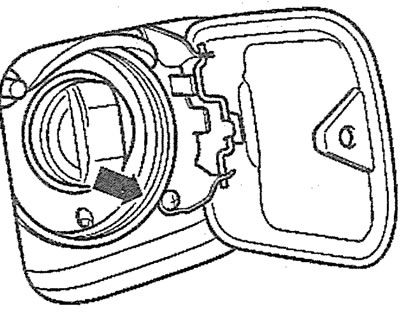

7. Снимите стопорное кольцо (см. стрелку на иллюстрации), аккуратно поддев его отверткой.
2.7. Снимите стопорное кольцо (см. стрелку), аккуратно поддев его отверткой
8. Снимите основной и дополнительный глушители (см. соответствующие главы).
9. Снимите теплозащитный щиток заправочной горловины.
10. Снимите задние амортизационные стойки и нижние рычаги задней подвески.
11. Снимите задний правый подкрылок.

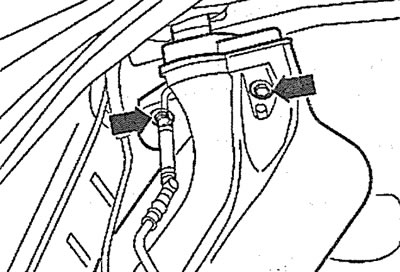

12. Вывинтите болты (см. стрелки на иллюстрации) крепления заправочной горловины топливного бака.
2.12. Вывинтите болты (см. стрелки) крепления заправочной горловины топливного бака

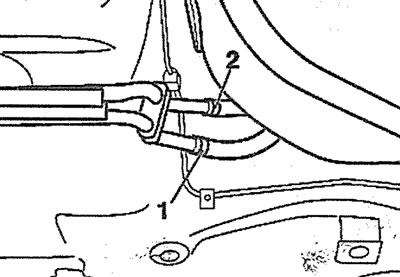

13. Обозначьте, а затем отсоедините подающий и возвратный топливопроводы, сняв хомуты 1 и 2 (см. иллюстрацию).
2.13. Обозначьте, а затем отсоедините подающий и возвратный топливопроводы, сняв хомуты 1 и 2
14. Автомобили со стояночным отопителем. Отсоедините топливопровод стояночного отопителя.
15. Установите под топливный бак гаражный домкрат, предварительно положив на него деревянный брусок, и приподнимите домкрат, удерживая на нем топливный бак.

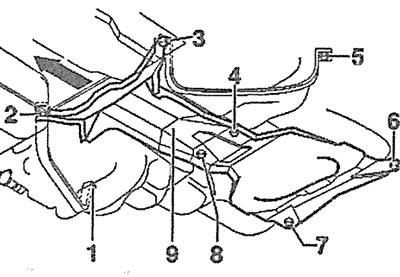

16. Убедитесь, что топливный бак надежно закреплен на гаражном домкрате, и вывинтите болты 1-8 крепления топливного бака (см. иллюстрацию).
2.16. Вывинтите болты 1-8 крепления топливного бака
17. Убедитесь, что все провода, шланги и трубопроводы отсоединены от топливного бака и ничто не будет мешать при его опускании. Затем аккуратно опустите топливный бак (см. стрелку на иллюстрации 2.16) и извлеките бак из-под автомобиля.
Установка
Установка топливного бака производится в последовательности, обратной снятию.
