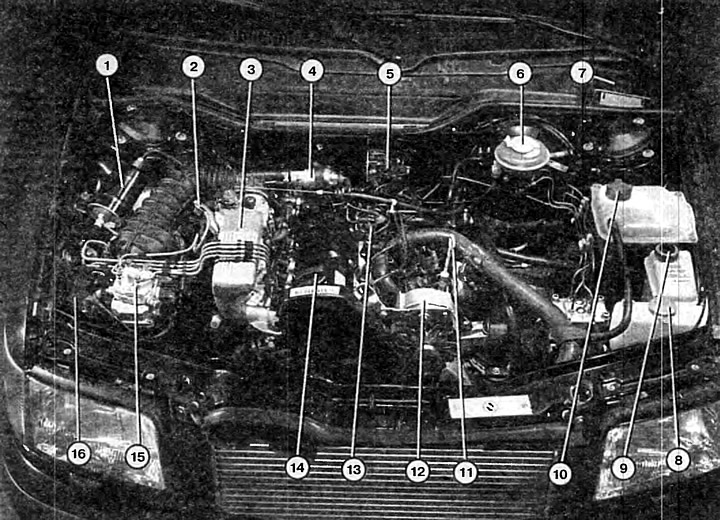

В моторном отсеке автомобиля Audi-100 с двигателем мощностью 85 кВт со смешанной системой впрыска KE-MOTRONIC (выпускался до 6/92) изображены следующие части:
1 — топливный фильтр;
2 — пусковой топливный клапан;
3 — впускной коллектор;
4 — клапан (вентиль) для пустой стабилизации движения;
5 — катушка зажигания с выходным каскадом;
6 — бачок гидравлического тормозного привода;
7 — носитель дополнительного реле I;
8 — резервуар для воды мойки диска;
9 — жидкость для гидросистемы — ресивер рулевого механизма с усилителем;
10 — хладагент из равного резервуара;
11 —- указатель уровня масла;
12 — генератор;
13 — датчик для температуры хладагента;
14 — маслоналивная горловина (моторного масла);
15 — корректор состава горючей смеси;
16 — воздушный корпус фильтра.
