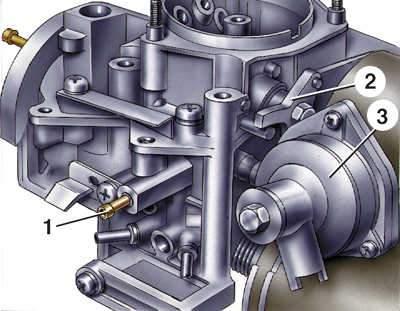

Винт регулировки качества (состава) смеси карбюратора Keihin
- 1 - винт регулировки качества (состава) смеси;
- 2 - рычаг управления дроссельной заслонкой первой камеры;
- 3 - пневмопривод воздушной заслонки
Порядок выполнения
1. Снять карбюратор и подставить под него мензурку.
2. Отвести рычаг от автоматического пускового устройства и зафиксировать его в этом положении, вставив стержень диаметром 12 мм между рычагом и корпусом карбюратора.
3. Плавно десять раз полностью открыть и закрыть дроссельную заслонку первой камеры, приводя этим в действие ускорительный насос.
4. Измерить количество топлива в мензурке, полученное значение разделить на десять. Результат является подачей насоса за один цикл. За один цикл ускорительный насос должен подавать (0,82±0,12) см3 топлива.
5. Если необходимо отрегулировать производительность, слегка подогните рычаг (см. рис. Детали карбюратора Keihin) в месте крепления оттяжной пружины.
