Панель — снятие и установка
Audi 100 C3, дизель. Кузов. Интерьер

Главная > Ауди 100 > С3, дизель > Кузов > Интерьер > Панель — снятие и установка
            0

Audi 100



1. Снимите рулевое колесо.

2. Снимите комбинированный выключатель и приборную панель, как описано в Разделе 10.

3. Снимите центральный пульт, как описано в Главе 24 этого Раздела.

4. Открутите четыре винта со стороны отопительного прибора и нижней группы.

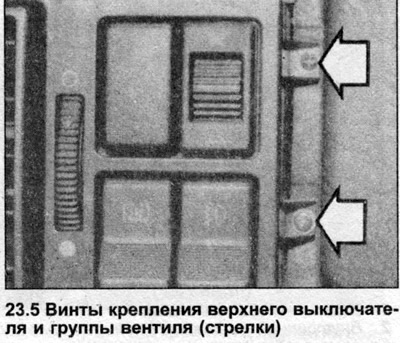

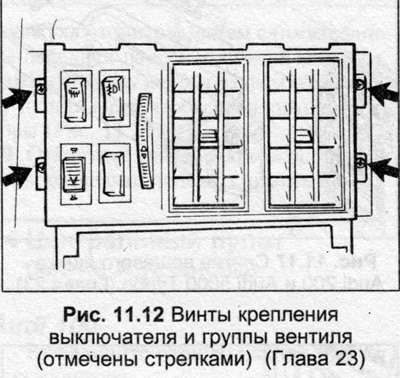

5. Открутите четыре винта со стороны верхнего выключателя и группы вентиля (фото), достаньте группу, разъедините электропроводку в задней части. Снимите группу.

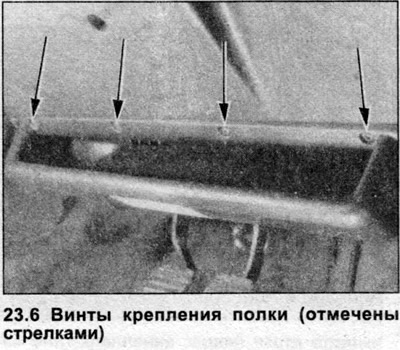

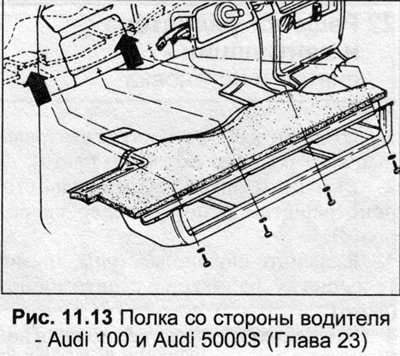

6. Открутите полку со стороны водителя, опустите ее и отделите от направляющих. Снимите полку (фото).

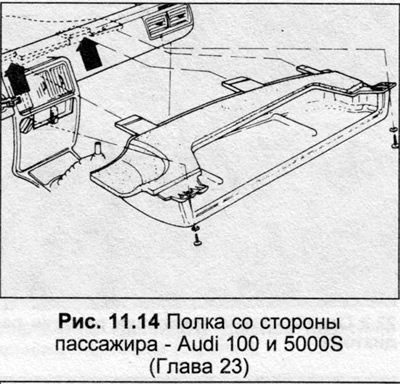

7. Открутите полку со стороны пассажира, опустите ее и отделите от направляющих. Снимите полку.

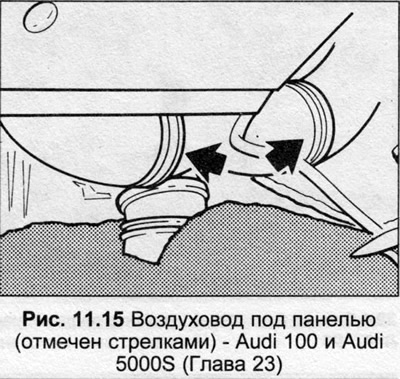

8. Разъедините воздуховоды в нагнетателе отопителя под панелью.

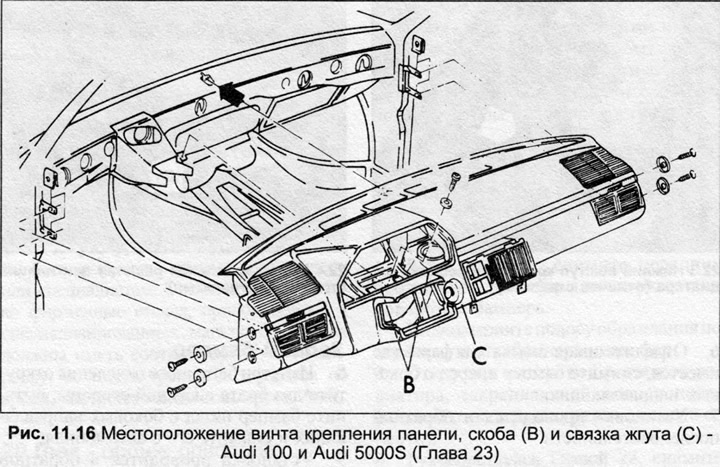

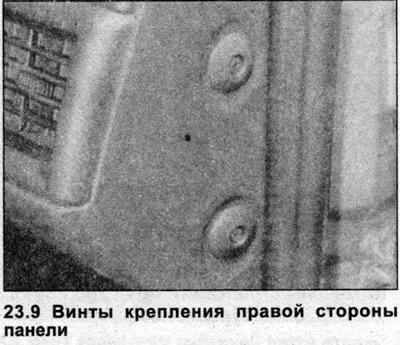

9. Открутите два винта с каждой стороны (фото) и один через отверстие в приборной панели. Отделите жгут проводов, вытяните панель из местоположения. Снимите панель с автомобиля.



10. Установка проводится в обратной последовательности.

11. Снимите рулевое колесо.

12. Снимите комбинированный выключатель и приборную панель, как описано в Разделе 10.

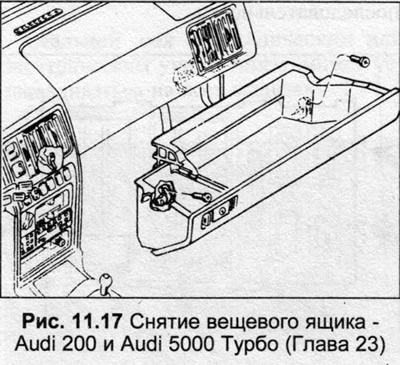

13. Открутите винт, закрепляющий левый шарнир вещевого ящика к панели. Расцепите вещевой ящик от правого шарнира, снимите его с панели.

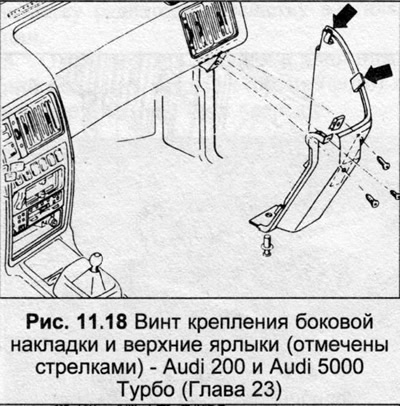

14. Открутите три винта, снимите боковую накладку, опуская ее, чтобы расцепить верхние ярлыки (Рис. 11.18).

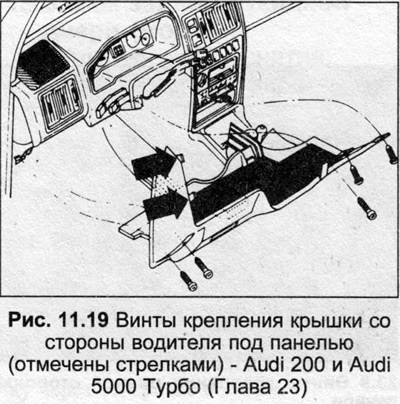

15. Открутите винты, расцепите ярлыки, снимите покрытие под панелью на стороне водителя.


16. Снимите кнопку рычага управления коробкой передач, или ручку рычага, затем расцепите отделку рычага переключения передач из скоб вверх.

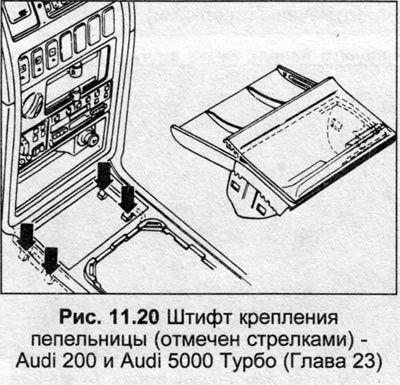

17. Выдавите штифт крепления пепельницы, через отверстие отделки рычага переключения передач в пульте.

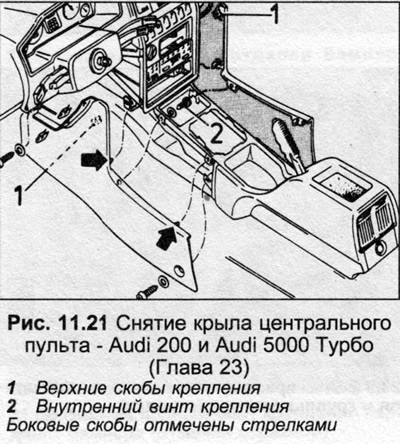

18. Открутите винты, расцепите скобы, достаньте оба крыла пульта вниз.

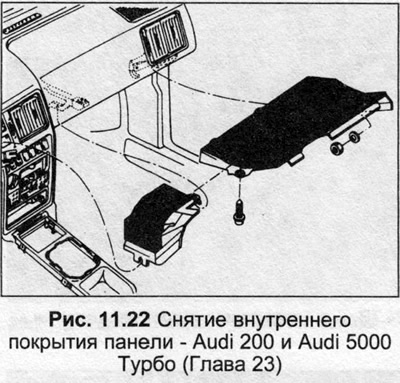

19. Открутите винты, закрепляющие внутренние покрытия панели, разъедините электропроводку. Снимите покрытия и блоки управления.

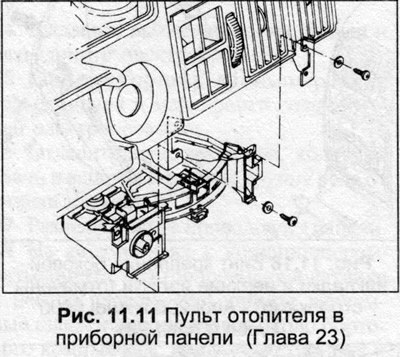

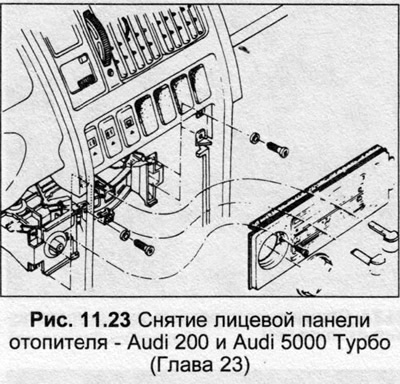

20. Снимите ручки управления отопителем, открутите и снимите панель отопителя.

21. Открутите приборную панель отопителя, разъедините электропроводку и опустите панель.

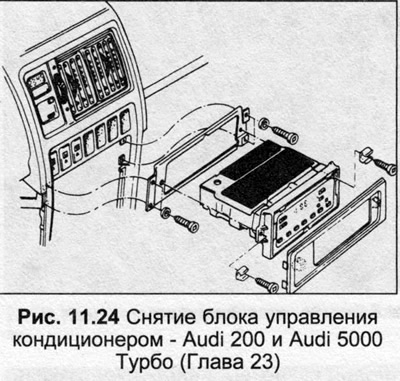

22. На автомобилях с автоматическим контролем воздуха/кондиционером, снимите пластину отделки, открутите винты, достаньте блок управления. Разъедините электропроводку, снимите блок управления.

23. Если необходимо, снимите магнитолу.

24. Выдавите выключатели на панели и разъедините электропроводку.

25. Снимите бортовой компьютер после разъединения и маркировки соединителей электропроводки.

26. Отделите жгут проводов, колпачки свечи и вспомогательную группу реле от панели и пульта.

27. Разведите жгут проводов из панели.

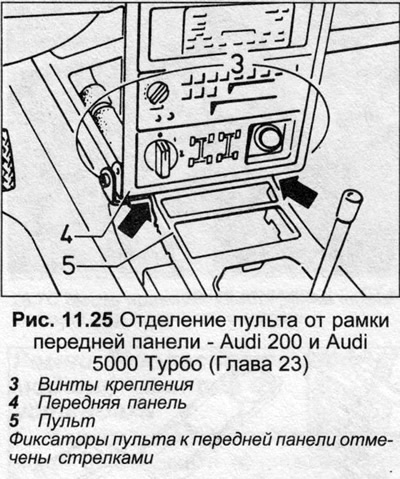

28. На автомобилях с кондиционером, разъедините электропроводку в датчике в центре панели. Разъедините вакуумные шланги кондиционера около бортового компьютера, в кожухе отопителя и приборной панели. Отделите нижние воздушные шланги от заднего воздуховода и кожуха отопителя, затем снимите винты передней панели с каждой стороны, нажмите рамку вперед и нажмите крышку пульта вниз, чтобы расцепить фиксаторы (Рис. 11.25).

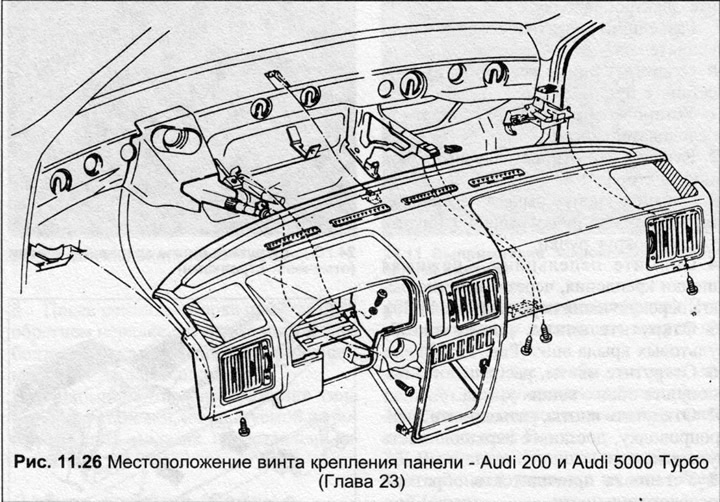

29. Открутите винты, закрепляющие панель, разведите панель, снимите ее.
