Зняття
Зніміть оббивку дверей.
Від'єднайте у двері електричні роз'єми.
Від'єднайте шланг системи центрального блокування дверей від активатора.
Від'єднайте тягу від внутрішньої ручки відкриття дверей.
Від'єднайте електричний роз'єм від склопідйомника.

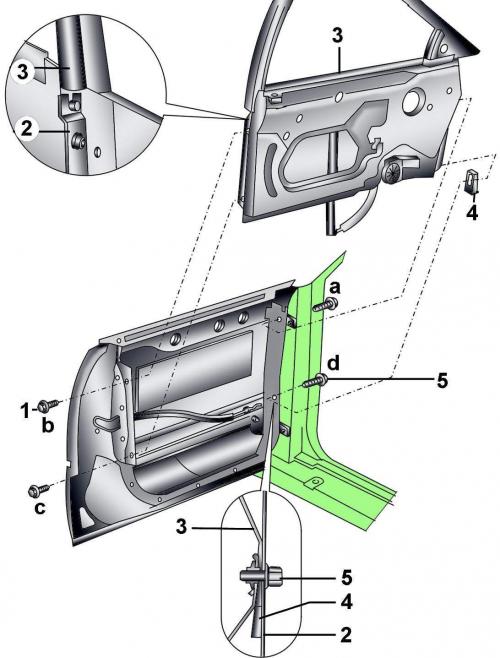

Мал. 16–24. Передні двері та кронштейн: 1 – болт, 30 Н·м; 2 – двері; 3 – кронштейн двері; 4 – регулювальний клин; 5 - болт, 30 Н·м; a, b, c, d - послідовність затягування болтів
Викрутіть болти 1 і 5 (див. мал. 16–24) і зніміть з дверей кронштейн.

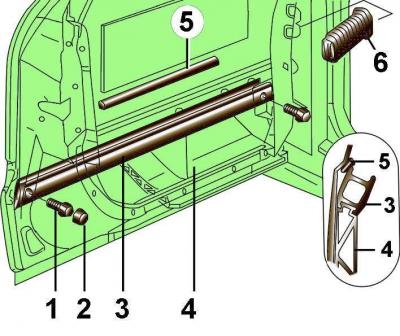

Мал. 16–22. Розташування та кріплення елементів захисту салону від бокового удару: 1 – болт; 2 – ковпачок; 3 – стрижень; 4 – основа; 5 – еластичний шнур; 6 – гофрований чохол
При необхідності зніміть ковпачок 2 (мал. 16–22) і відгвинтіть болти 1 кріплення стрижня 3 захисту салону від бічного удару. Стрижень 3 і основа 4 захисту салону від бічного удару склеєні між собою і не повинні роз'єднуватися.

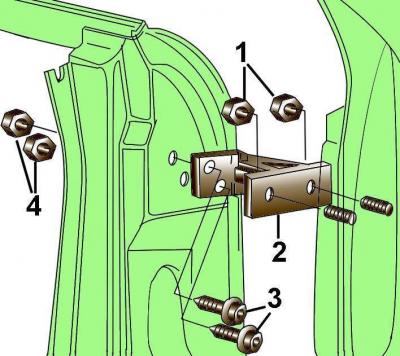

Мал. 16–23. Елементи кріплення верхньої петлі передніх дверей: 1 – гайки, 30 Н·м;
2 – петля дверей; 3 – болти, 30 Н·м; 4 – гайки
Зняття дверей проводьте удвох. Коли один підтримує двері, інший відгвинчує гайки кріплення петель дверей до передньої стійки автомобіля і знімає двері (мал. 16-23 і 16-25).

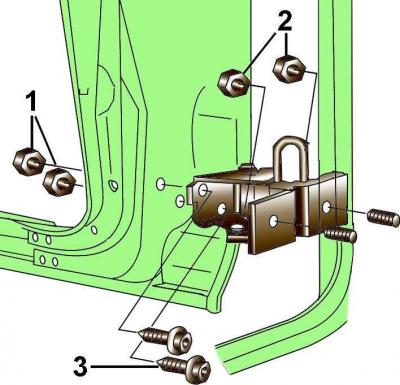

Мал. 16–25. Елементи кріплення нижньої петлі передніх дверей (стрілками вказані місця змащення петлі): 1 – гайки; 2 – гайки, 30 Н·м; 3 – болти, 30 Н·м
Встановлення
Установка проводиться у послідовності, зворотній зняття, з урахуванням наступного.
Встановіть двері.
Встановіть кронштейн у двері та закріпіть його болтами 1 і 5 (див. мал. 16–24), розташованими по діагоналі.
Встановіть між дверима 2 і кронштейном 3 регулювальні клини 4 і вкрутіть довгі болти 1 і 5 кріплення кронштейна. Клин регулюється для регулювання положення дверей відносно стійки.
Затягніть болти кріплення болтів у послідовності a, b, c, d.
