Поперечка передка, до якої кріпиться бампер, у AUDI ALLROAD посилена (див. ілюстрацію 4.0).

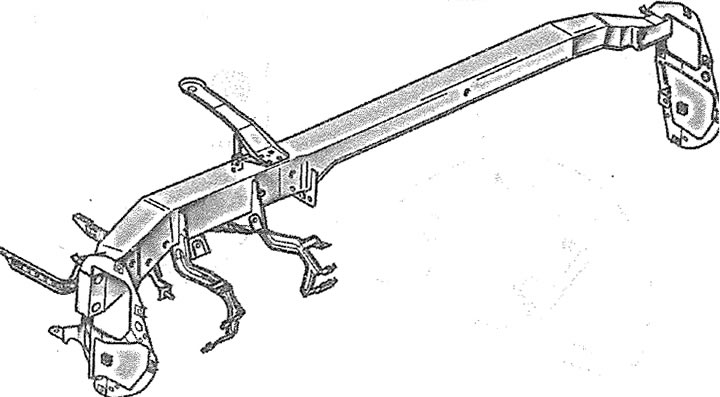

4.0. Поперечка передка
Зняття
1. Позначте фарбою положення передніх коліс на маточках. Це дозволить при складанні встановити відбалансоване колесо у колишнє положення.
2. Послабте болти кріплення коліс. При цьому автомобіль має стояти на колесах.
3. Поддомкратьте перед автомобіля, встановіть його на козли підставки і, викрутивши болти кріплення, зніміть передні колеса.
4. Від'єднайте передню частину підкрилка, див. розділ.
5. Викрутіть шестигранні гайки 10 по обидва боки бампера (див. ілюстрацію 4.0а).

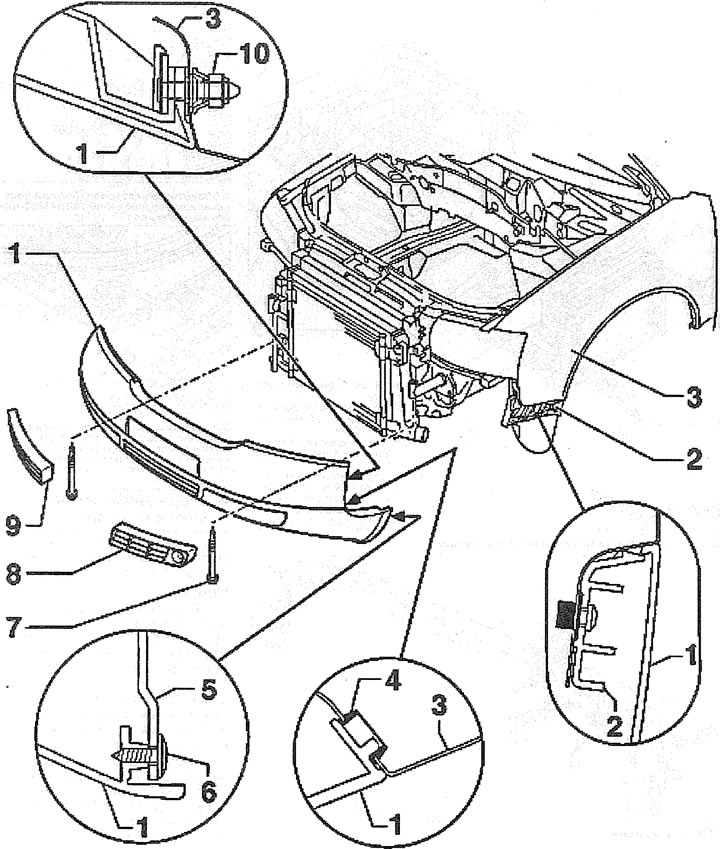

4.0а. Передній бампер у зборі:
1 – передній бампер
2 - напрямний кронштейн боковини бампера
3 - крило
4 - фіксатор
5 - підкрилок
6 – шуруп. Момент затягування 1 Нм
7 - болт з головкою із внутрішнім шестигранником під торцевий ключ. Момент затяжки 23 Нм
8 - вентиляційні грати
9 - вентиляційні грати
10 – гайка з буртиком. Момент затягування 6 Нм
6. Викрутіть шурупи 6, якими бампер кріпиться до підкрилка 5 (див. ілюстрацію 4.0а).
7. Викрутіть болти 7 із внутрішнім шестигранником під торцевий ключ і зніміть бампер, діючи вдвох із помічником.
Встановлення
Установка переднього бампера виконується у послідовності, зворотній його зняттю.
Увага! Амортизатор, що пом'якшує удар при зіткненні, самовстановлюється по висоті щодо поперечки. Тому передній бампер після вкручування болтів з головками під шестигранний торцевий ключ автоматично утримується в заданому положенні при потрібній висоті.
