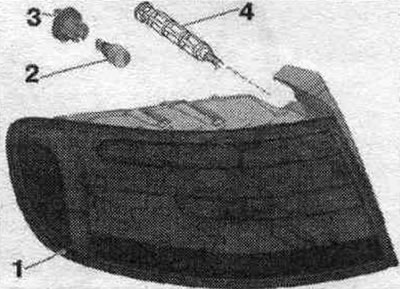

Схема монтажу зовнішнього заднього ліхтаря
1. Зовнішні задні ліхтарі.
2. Лампа ліхтаря задн. ходу: лампа лівого ліхтаря задн. ходу "М16", лампа правого ліхтаря задн. хода "М17"; 12 В, 18 Вт; W16W.
3. Патрон лампи.
4. Різьбовий палець: 3.5 Нм.
Зняття та встановлення лампи ліхтаря заднього ходу "М16"/"М17"

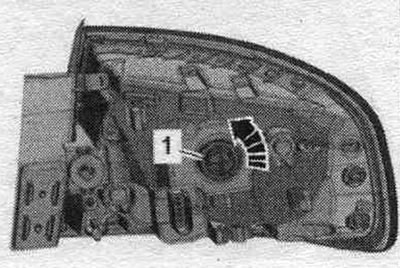

Зняти зад. габаритний зовнішній ліхтар. Повернути патрон лампи "1" проти годинникової стрілки "стрілка" та вийняти його з корпусу. Вийняти лампу ліхтаря задн. ходу з патрона.
Встановлення у зворотному порядку. Вставити нову лампу в патрон, не торкаючись голими руками скляної колби лампи. Встановити зад. габаритний зовнішній ліхтар.

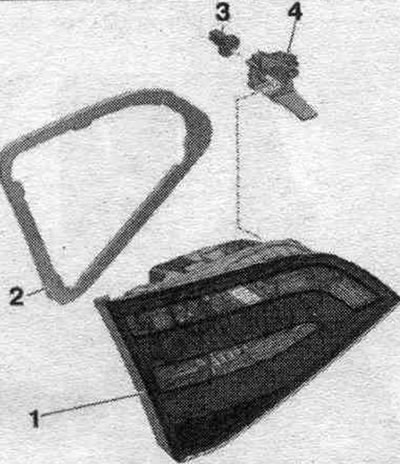

Задній ліхтар внутрішній
1. Задній ліхтар внутрішній.
2. Ущільнення: замінити при пошкодженні.
3. Гайка: 4 Нм.
4. Затискна скоба: для кріплення ліхтаря задн. освітлення до дверей багажника.
Зняття та встановлення заднього внутрішнього габаритного ліхтаря

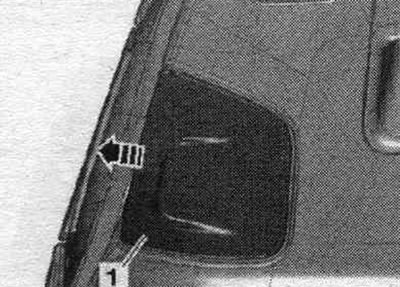

Вимкнути запалення. Встановити вимикач освітлення в положення 0. Зняти оббивку "1" у напрямку стрілки.

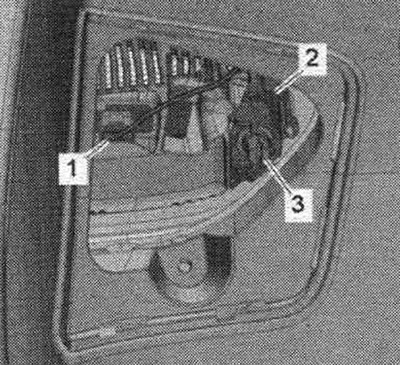

Роз'єднати штекерне з'єднання "1". Відвернути гайку "3" і зняти затискну скобу "2". Зняти внутрішню секцію задн. ліхтаря у зовнішній бік.
Монтаж

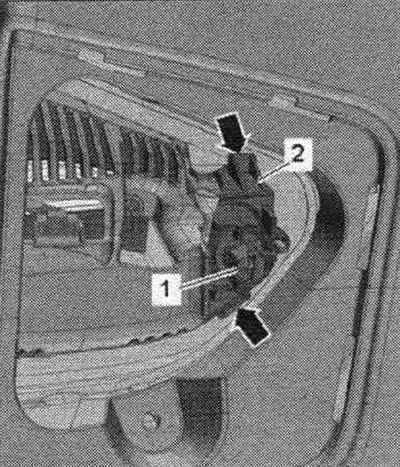

Встановлення у зворотному порядку. Слідкувати за правильністю встановлення прокладки між кузовом та корпусом задн. ліхтаря. Насадити затискну скобу "2" на різьбовий палець задн. внутрішнього ліхтаря і повернути гайку "1" на 3 обороти. Встановити внутрішній зад. ліхтар на зовнішній контур багажника, затискна скоба при цьому повинна зафіксуватися зі клацанням. Затягнути гайку, притиснувши зад. ліхтар до кришки багажника. При затягуванні гайок затискна скоба розклинюється на зад. кришці "стрілки".
