Решітка радіатора

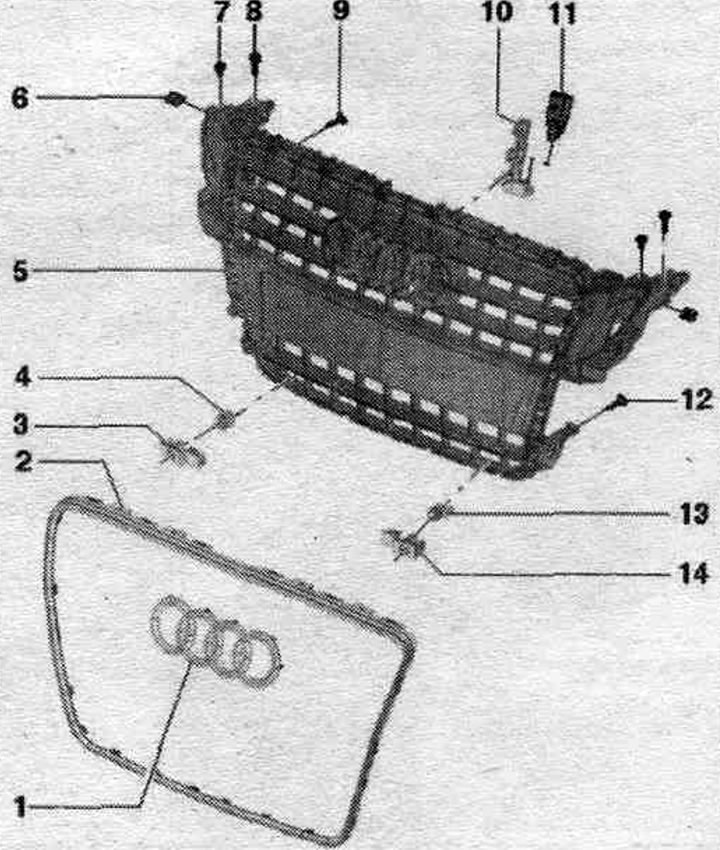

1. Емблема: не можна зняти, не пошкодивши.
2. Декоративна планка решітки радіатора.
3. Кріплення праворуч датчика паркувального помічника.
4. Передній правий датчик паркувального помічника в середині "G253".
5. Ґрати радіатора.
6. Дужка.
7/9. Болт: 1,5 Нм.
8. Болт: 4 Нм.
10. Кронштейн датчика зовнішньої темп. "G17".
11. Датчик зовнішнього темпу. "G17".
12. Болт: 1,5 Нм.
13. Передній датчик паркувального помічника в середині зліва "G254".
14. Кріплення ліве датчика паркувального помічника.
Зняття та встановлення решітки радіатора

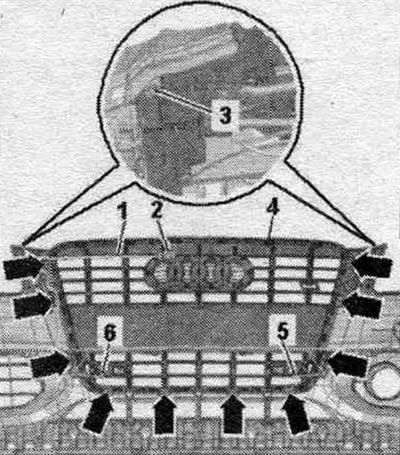

Зняти накладку бампера. Зняття демпфуючого елемента. Викрутити болти "3". За наявності, вивільнити джгут проводів датчика асистента паркувального на решітці радіатора, для цього від'єднати пластиковий хомут "1". Вийняти штекерний роз'єм "2" із кронштейна.

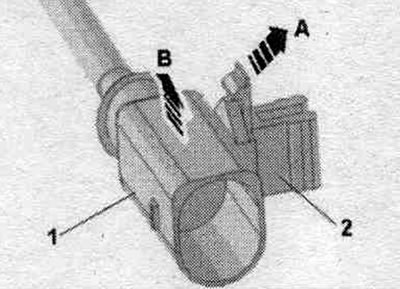

Для цього натиснути стопор у "напрямку стрілки А" і витягти штекерний роз'єм "1" у напрямку стрілки В-з кронштейна "2". Викрутити болти "стрілки".
Зняти підсилювальну розтяжку "1...3". Від'єднати штекерні роз'єми "5" і "6" датчиків асистента для паркування. Вивернути болти "стрілки" і зняти решітку радіатора "4" з облицювання бампера. При необхідності зняти датчик асистента для паркування, для цього розблокувати кріпильні затиски і зняти кріплення.
Встановлення у зворотному порядку. Встановити демпфуючий елемент. Встановити накладку бампера.
Зняття та встановлення кронштейна датчика зовнішнього темпу. "G17"

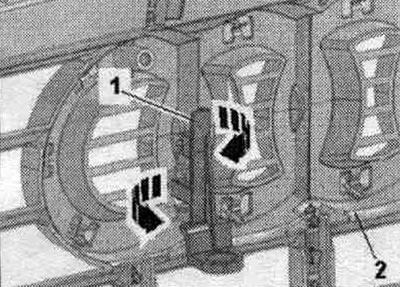

Зняти датчик зовнішнього темпу. "G17". Розблокувати затискачі "стрілки" та зняти кронштейн "1" з решітки радіатора "2".
Встановлення у зворотному порядку. Встановити кронштейн на радіаторну решітку і притиснути до фіксації. Встановити датчик зовнішнього темпу. "G17".
