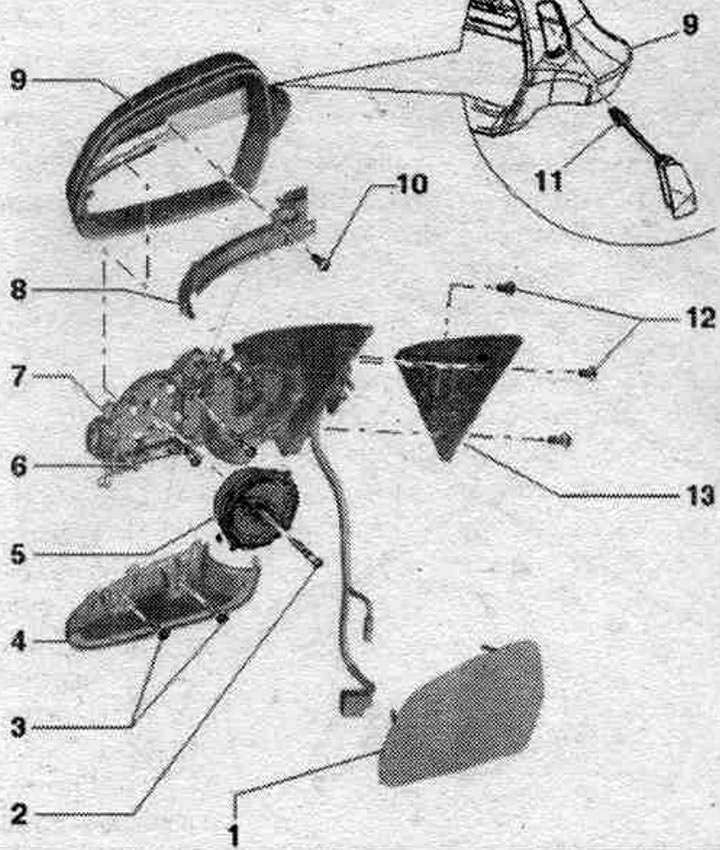

Зовнішнє дзеркало
1. Дзеркальне скло.
2. Болт: 1,5 Нм.
3/6/10. Болт: 1 Нм.
4. Накладка: кріплення регулятора дзеркала.
5. Регулювальний елемент дзеркала.
7. Кріплення регулятора дзеркала.
8. Бічний покажчик повороту.
9. Корпус зовнішнього дзеркала.
11. Контр, лампа помічника руху смугою.
12. Болт: 10 Нм.
13. Прокладання.
Зняття та встановлення дзеркального скла

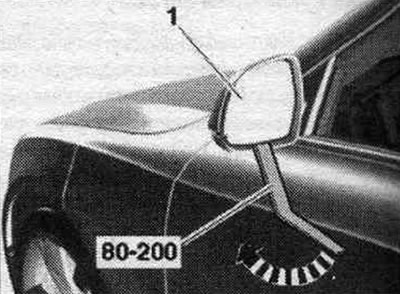

Зафіксувати краї корпусу зверху та знизу клейкою стрічкою для захисту від пошкоджень лакофарбового покриття. Віджати дзеркальний елемент "1" за допомогою важеля "80-200" зверху та знизу від регулятора дзеркала "стрілка".

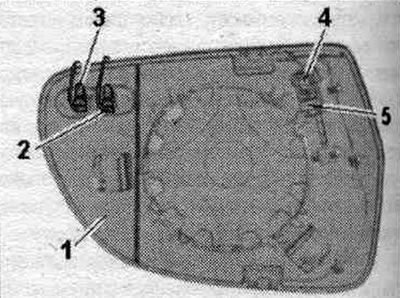

Від'єднати роз'єми "2" та "3" обігріву дзеркала на зад. стороні дзеркала "1". За наявності розкліпсувати роз'єм "5" з утримувача. Від'єднати роз'єм "4".
Монтаж
Встановлення у зворотному порядку. Приставити дзеркальний елемент до регулятора дзеркала та натиснути на дзеркальний елемент. Під час встановлення дзеркального елемента слід натискати лише по центру дзеркала.
Зняття та встановлення корпусу зовнішнього дзеркала

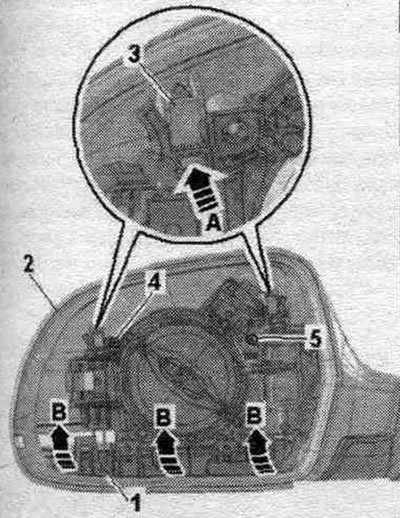

Зняти дзеркальний елемент. Для захисту лакованого покриття обклеїти м'якою ганчіркою зону навколо корпусу дзеркала. Викрутити болти "4" та "5". Розблокувати виступи "3" "у напрямку стрілки А". Розблокувати затискач "1" і зняти корпус зовнішнього дзеркала з накладки "2" "стрілки В". Притиснути регулятор дзеркала донизу та зняти корпус зовнішнього дзеркала вгору. Від'єднати штекерний роз'єм бік. покажчика повороту. Зняти бічний покажчик повороту із корпусу зовнішнього дзеркала.
Встановлення у зворотному порядку.
Зняття та встановлення накладки кріплення регулятора дзеркала

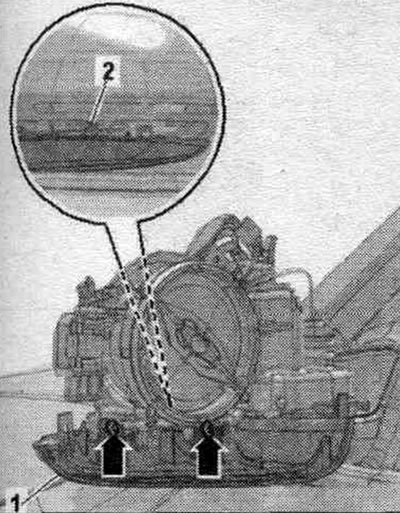

Зняти корпус зовнішнього дзеркала. Викрутити болти "стрілки". Розтиснути язички "2" і зняти накладку "1" із кріплення регулятора дзеркала.
Встановлення у зворотному порядку. Встановіть корпус зовнішнього дзеркала.
Зняття та встановлення кріплення регулювального пристрою дзеркала

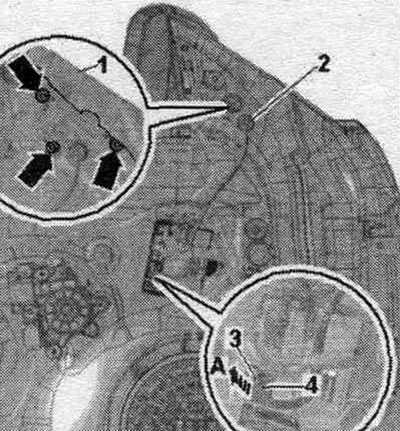

Зняти обшивку дверей та з'єднувач рами скла. Зняти накладку та кронштейн динаміка високого тону. Від'єднати штекерний роз'єм, для цього потягнути стопор "3" "стрілка А" вниз і натиснути на фіксатор "4" вниз. Вийняти насадку "2" із ущільнення зовнішнього дзеркала. Зняти в зоні зовнішнього дзеркала петлі кріплення з дверей. Від'єднати ущільнення зовнішнього дзеркала задн. виду "1" від дверей і одночасно відвернути болти "стрілки". Зняти кріплення регулювального пристрою дзеркала і одночасно вивести назовні джгут проводки через отвір у кузові.
Встановлення у зворотному порядку. Встановити ущільнення дзеркала задн. виду. Встановити накладку та кронштейн динаміка високого тону. Встановити оббивку дверей.
Зняття та встановлення регулювального пристрою дзеркала

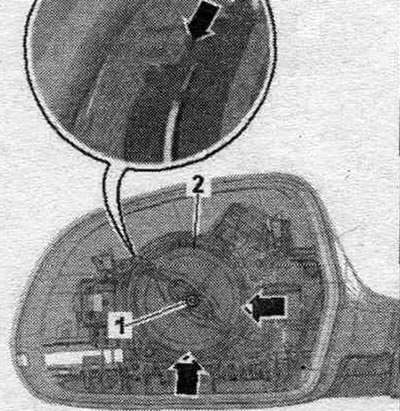

Зняти дзеркальний елемент. Вивернути болт "1" регулятора дзеркала "2". Розблокувати кріпильні пластини "стрілки" та зняти регулювальний пристрій дзеркала.

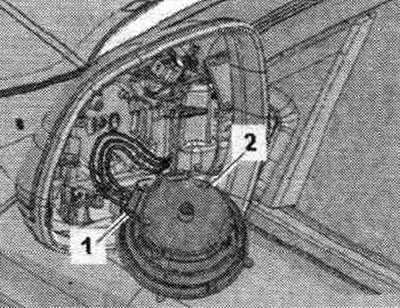

Від'єднайте роз'єм "1" регулювального пристрою дзеркала "2".
Встановлення у зворотному порядку. Вставити регулятор дзеркала з чутною фіксацією у кріплення дзеркала.
