Obsah: Preskupenie chrbtovej opierky zľava… ↓ Odstráňte bočnú clonu sedadla ↓ Odstránenie čalúnenia ↓ Odstránenie nastavovacej skrutky… ↓ Odstráňte držiak bočnej clony sedadla ↓ Odstráňte základňu sedadla ↓ Demontáž rukoväte páky nastavenia… ↓ Demontáž rukoväte páky pozdĺžneho… ↓ Demontáž krytu páky pozdĺžneho… ↓ Demontáž páky nastavenia výšky… ↓
Pozor! Pri vozidlách s bočným airbagom dodržiavajte pri práci s bočným airbagom bezpečnostné opatrenia.
1. Zadný rám. Odstráňte sedadlo. Odstráňte bočnú clonu sedadla "5". Odstráňte nastavovacie koliesko operadla "12". Odpojte kábel airbagu "7" od základne sedadla. Odpojte kábel vyhrievania operadla sedadla "2" od základne sedadla. Na aute bez páky nastavenia výšky odskrutkujte skrutky "10" (6x) základne sedadla. Odstráňte držiak "9" s polovicami ložiskovej misky. Sklopte základňu sedadla "8" dopredu a nahor. Na vozidlách s pákou nastavenia výšky posuňte páku nastavenia výšky do najnižšej polohy. Všetky vozidlá: odstráňte ozdobný panel "13". Odpojte kábel airbagu "7" od držiaka "3". Odskrutkujte skrutky "11" (4 ks). Odstráňte operadlo sedadla "1"
2. Kábel vyhrievania sedadla
3. Držiak bočnej clony sedadla 4. Nity
5. Bočný panel sedadla
6. Skrutky (2 ks), uťahovací moment 24 Nm. Pred odskrutkovaním by ste mali hlavu skrutky zahriať teplovzdušnou pištoľou "V.A.G 1416" pri teplote 150°C. Puzdro prikryte plechom. Uvoľnite skrutku s max. 35 Nm pomocou momentového kľúča. Ak sa skrutka "6" nedá odskrutkovať, potom by sa mala skrutka "6" vyvŕtať 5 mm vrtákom a odstrániť pomocou ľavostrannej vŕtačky
7. Kábel bočného airbagu
8. Prehĺbenie sedadla
9. Držiak.
10. Skrutky (6 ks.)
11. Skrutky (4 ks), uťahovací moment 50 Nm. Najskôr odskrutkujte skrutky "11" spredu (okrúhle otvory), a potom vzadu (rozparky)
12. Zotrvačník. Ak je zotrvačník po inštalácii príliš voľný, vymeňte ho
13. Obloženie čalúnenia
14. Skrutka. Uťahovací moment 2 Nm
Preskupenie chrbtovej opierky zľava doprava

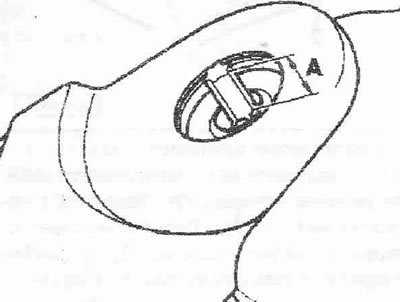

Výstupok hriadeľa "1" Veľkosť "A" 20 mm zo strany kolieska nastavenia operadla.
Odstráňte bočnú clonu sedadla

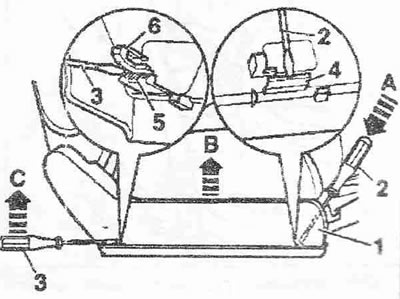

Dá sa odstrániť s nainštalovaným sedadlom. Posuňte predný vankúš nabok a pomocou štrbinového skrutkovača "2" stlačte zaisťovaciu západku "4" (v smere šípky "A") a súčasne posúvajte bočnú zástenu sedadla "1" spod sedadla. Spustite štrbinový skrutkovač zospodu medzi blokovaciu západku "5" a vodidlo "6". Pomocou plochého skrutkovača "3" zatlačte zaisťovaciu západku "5" smerom nadol (v smere šípky "C") a súčasne odspodu odtlačte bočnú clonu "1" zo sedadla. Odstráňte bočnú clonu sedadla "1" smerom nahor (v smere šípky "B").
Odstránenie čalúnenia

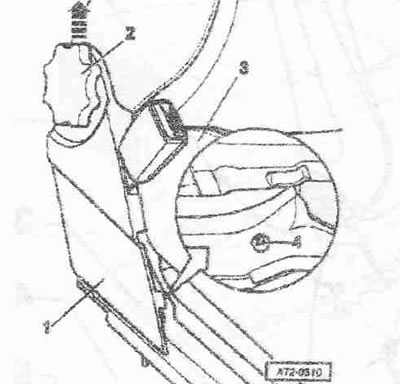

Odstráňte sedadlo. Demontujte koliesko nastavenia operadla Na vozidlách s mechanizmom nastavenia výšky sedacej časti: posuňte panvu sedadla "3" nahor. Zospodu odskrutkujte skrutku "4". Posuňte ozdobný panel "1" nahor (v smere šípky). Odstráňte ozdobný panel.

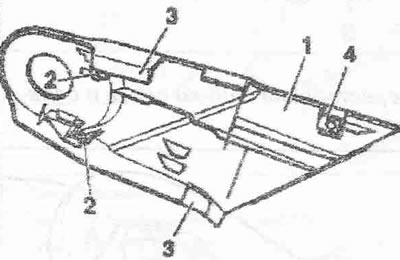

Pri inštalácii nasaďte ozdobný kryt "1" a zatlačte ho nadol, pričom súčasne nasaďte spodný kryt "3". Zasuňte ho do vodidiel "2" (2x). Zdvihnite horné podložky "3" nad rám chrbta. Pri inštalácii použite plechovú maticu "4".
Odstránenie nastavovacej skrutky operadla sedadla

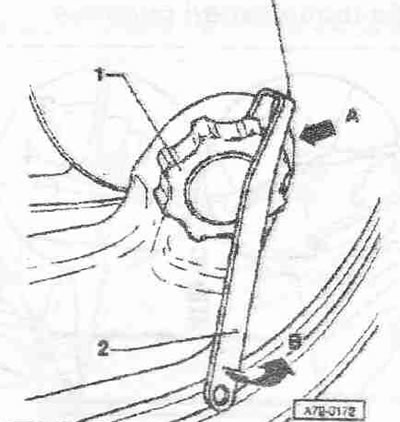

Otáčajte kolieskom nastavenia chrbtovej opierky "1", kým nebude zozadu viditeľný zámok nastavovacieho kolieska operadla v smere šípky "A" (možno budete potrebovať baterku). Zaveste hák montážneho nástroja 3399 "2" a zatlačte v smere šípky "B". Otočte nastavovaciu skrutku o ďalších 180°. Zaveste hák montážneho nástroja 3399 "2" a zatlačte v smere šípky "B". Odstráňte nastavovaciu skrutku operadla sedadla.
Odstráňte držiak bočnej clony sedadla

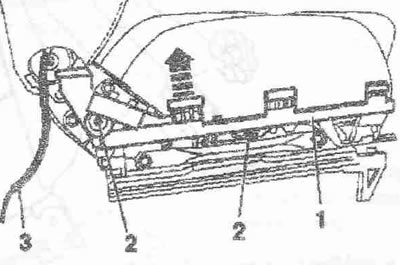

Odstráňte sedadlo. Odstráňte bočný panel sedadla. Odpojte kábel airbagu "3" od držiaka zadného panelu sedadla -1—. Vyvŕtajte nity "2" (2 ks). Odstráňte držiak "1" posunutím nahor (smer šípky). Vytiahnite držiak "1" z prednej svorky smerom dozadu.
Odstráňte základňu sedadla

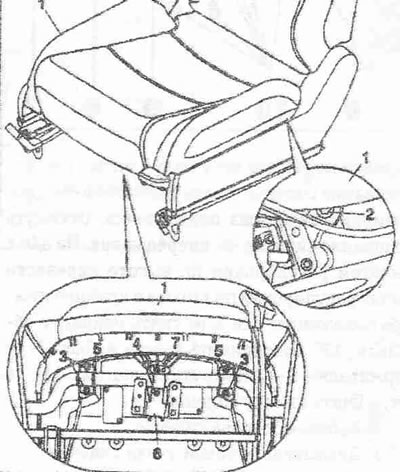

1. Základňa sedadla. Odstráňte sedadlo, odstráňte bočný panel sedadla, odstráňte kábel airbagu. Odstráňte držiak bočnej clony sedadla. Odstráňte ozdobný panel. Odskrutkujte skrutky "2" (2 ks). Odskrutkujte skrutky "3" (4 ks). Odskrutkujte skrutky "4" (2 ks). Odstráňte základňu sedadla. Pri inštalácii držiaka deleného panelu "6" vždy použite otvor "7" na boku airbagu
2. Skrutky (2 ks) Uťahovací moment 24 Nm. Pred odskrutkovaním by ste mali hlavu skrutky zahriať teplovzdušnou pištoľou "V.A.G 1416/" pri teplote 150°C. Puzdro prikryte plechom. Uvoľnite skrutku s max. 35 Nm pomocou momentového kľúča. Ak sa skrutka "2" neodskrutkuje, potom by sa mala skrutka "2" vyvŕtať 5 mm vrtákom a odstrániť ľavou vŕtačkou.
3. Skrutky (4 ks) Uťahovací moment 3 Nm.
4. Skrutky (2 ks) Uťahovací moment 3 Nm.
5. Držiak
6. Zásuvný držiak panelu
7. Priemer valca
Demontáž rukoväte páky nastavenia výšky

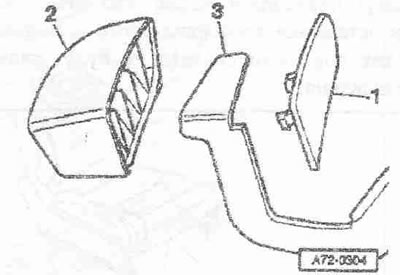

Pomocou páky odstráňte obloženie. Odstráňte rukoväť "2" dopredu z páky.
Demontáž rukoväte páky pozdĺžneho nastavenia sedadla

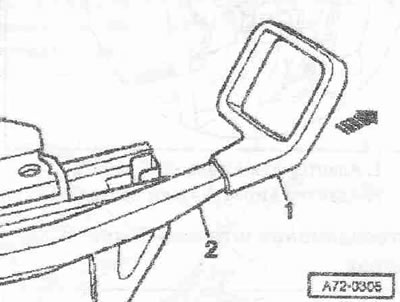

Rukoväť "1" sa nedá odstrániť bez jej poškodenia. Odstráňte rukoväť "1" v smere šípky z páky horizontálneho nastavenia "2".
Demontáž krytu páky pozdĺžneho nastavenia sedadla

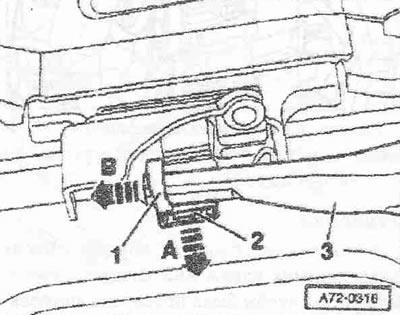

Odstráňte sedadlo. Odstráňte kryt "1" v smere šípky "B" z páčky "3". Odstráňte kryt "1" v smere šípky "A" z páčky "2".
Demontáž páky nastavenia výšky sedadla

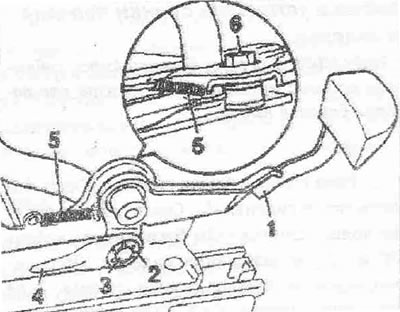

Odstráňte sedadlo. Odstráňte bočný panel sedadla. Odstráňte držiak bočnej clony sedadla. Vypáčte pružinové ramená "2". Odstráňte hriadeľ "4" z osi "3". Odstráňte pružinu "5". Odskrutkujte skrutku "6". Odstráňte páku nastavenia výšky sedadla "1".
