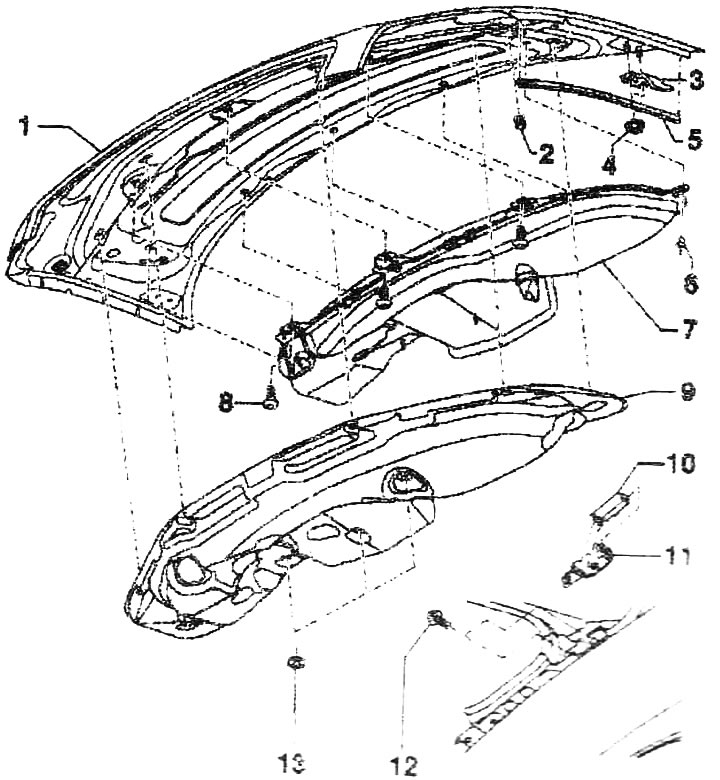

1. Kapucňa
2. Nárazník na nastavenie výšky. Ak chcete nastaviť kapotu, otočte nárazník, kým sa nedotkne blatníka. Pri správnom nastavení je nárazník v kontakte s rámom radiátora.
3. Upevňovacie háčiky
4. Ochrana hrán
5. Šesťhranná matica, 15 Nm
6. Slepý nit
7. Nasávanie vzduchu. Odstráňte kryt. Uvoľnite toxové skrutky, odstráňte nit a odstráňte prívod vzduchu.
8. Skrutka Togh, 3 Nm
9. Obklad. Ak chcete odstrániť, odskrutkujte 3 upínacie podložky a odstráňte obloženie so 6 konzolami z kapoty
10. Sprievodca
11. Upevnenie kapoty
12. Kombinovaná skrutka, 15 Nm
13. Upínacia podložka

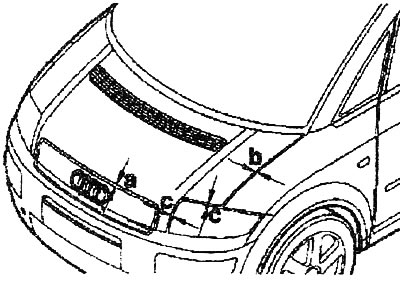

Šírka škáry: rozmer -a- = 2 mm, rozmer -b- = 2 mm, rozmer -c- = 2 mm. Skontrolujte šírky škár pomocou nastavovacej šablóny -3371-.
