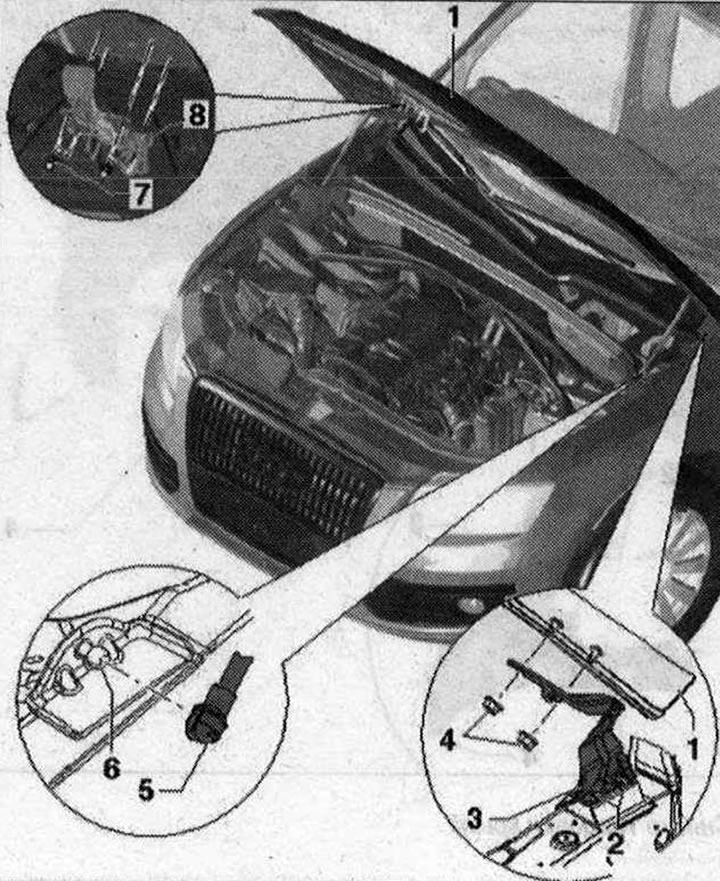

Demontáž veka kufra 1. Kapucňa. Odstránenie a inštalácia vyžadujú druhého mechanika, ktorý podopiera a drží kapotu. Demontáž: Odstráňte uzáver plynu z kapoty. Odskrutkujte matice -4- na hornom závese krytu. Odstráňte kapotu. Montáž: v opačnom poradí. Nastavenie: Zarovnajte kapotu medzi blatníky. Nastavte výšku odsávača pár nad spodnou časťou západky odsávača pár. Zarovnajte kapotu s blatníkmi pomocou zarážok; 2. Skrutky. 21 Nm; 3. Záves veka kufra. Ak chcete odstrániť a nainštalovať kryt, musí byť odstránený alebo bezpečne podopretý. Demontáž: Odstráňte uzáver plynu. Odskrutkujte skrutky -2- a matice -4-. Inštalácia: v opačnom poradí; 4. Orech. 21 Nm; 5. Zastavenie plynu. Potrubie plynového tlmiča je inštalované na tele; 6. Guľôčkový čap. 21 Nm; 7. Orech. 8 Nm; 8. Háčik. Demontáž háku: Odskrutkujte matice a odstráňte zaisťovací hák

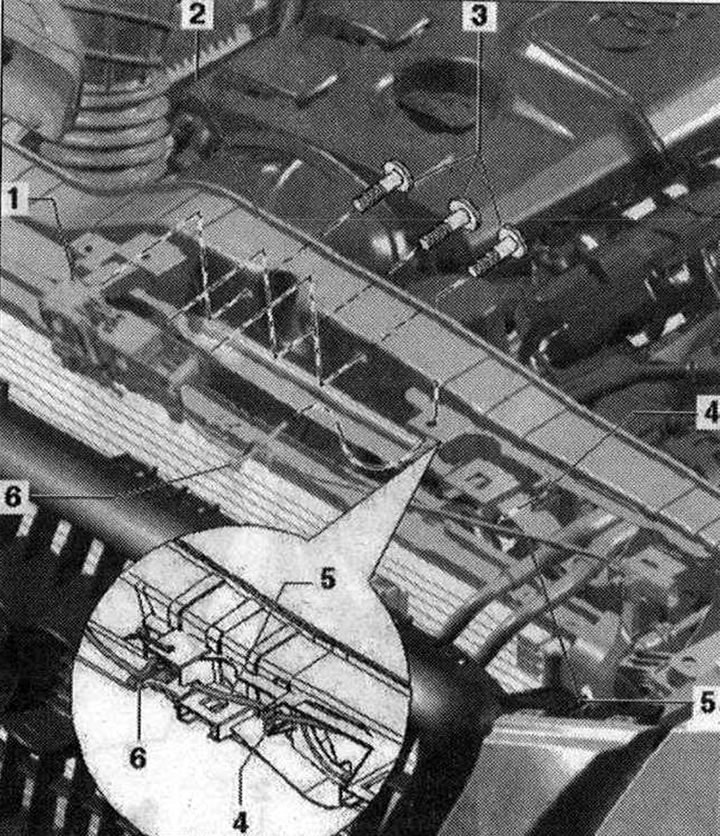

Odstránenie zámku kapoty 1. Zámok veka kufra. Odpojte horný okraj nárazníka a zatlačte ho do strany. Odpojte kábel zámku krytu na spojke. Odpojte zástrčkový konektor. Odstráňte skrutky -1 - a -2-. Ak chcete nastaviť výšku kapucne, západka kapoty sa pohybuje nahor alebo nadol; 2. Rám radiátora; 3. Skrutka. 15 Nm; 4. Svorka. Vložte kábel a drôt do oka rámu zámku a pripevnite držiak; 5. El. drôt na zámok kapoty; 6. Sťahovací pásik

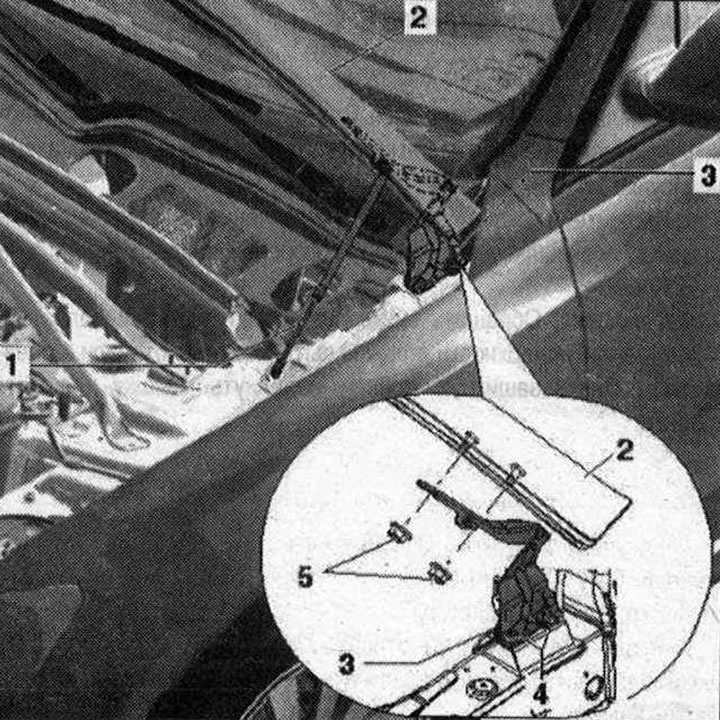

Odstránenie závesu kapoty 1. Zastavenie plynu. Zaveste hadičku uzáveru plynu zo strany kapoty; 2. Kapucňa; 3. Orech. 25 Nm; 4. Záves veka kapoty. Pred odstránením závesu položte kryt na podpery a/alebo ho zaistite proti pádu. Odstráňte uzáver plynu. Odskrutkujte skrutky -4- a matice -5-. Inštalácia: v opačnom poradí; 5. Orech. 21 Nm
Úprava kapucne
Rozmer A = 5,0 mm. Rozmer B = 4,5 mm. Rozmer C = 5,0 mm. Rozmer D = 3,0 mm. Rozmer E = 4,5 mm

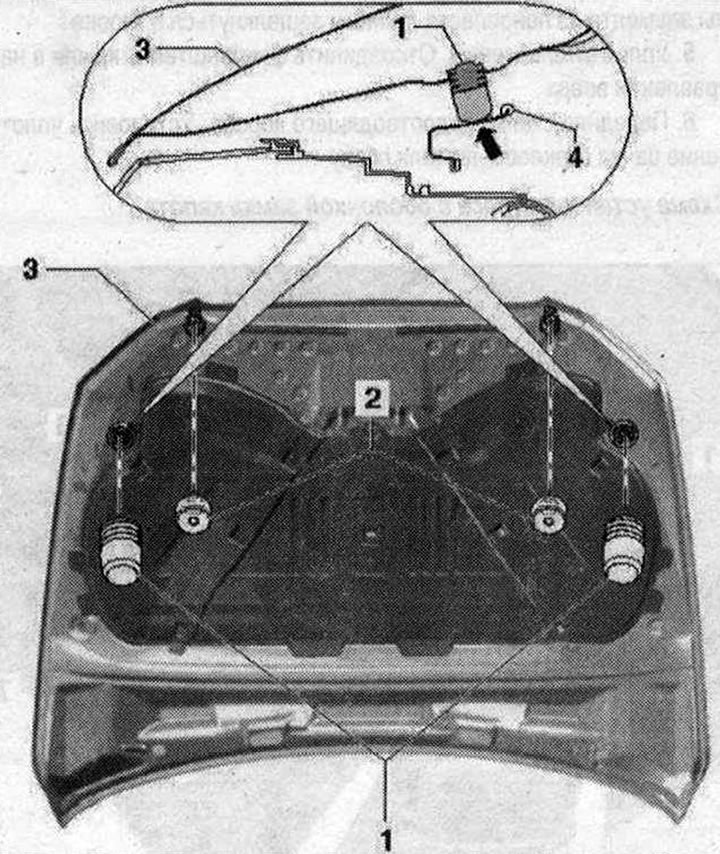

Bezpečnostná tyč na nastavenie výšky 1. Nastaviteľný doraz. Používa sa na nastavenie výšky prednej časti. Nastavovacie zarážky -2- musia byť pri zatvorenom kryte v kontakte s rámom radiátora; 2. Buffer. Gumové tlmiče -1- slúžia na ochranu pred náhlymi nárazmi a nemali by sa dotýkať uzatváracieho panelu, keď je kryt zatvorený; 3. Kapucňa; 4. Rám radiátora

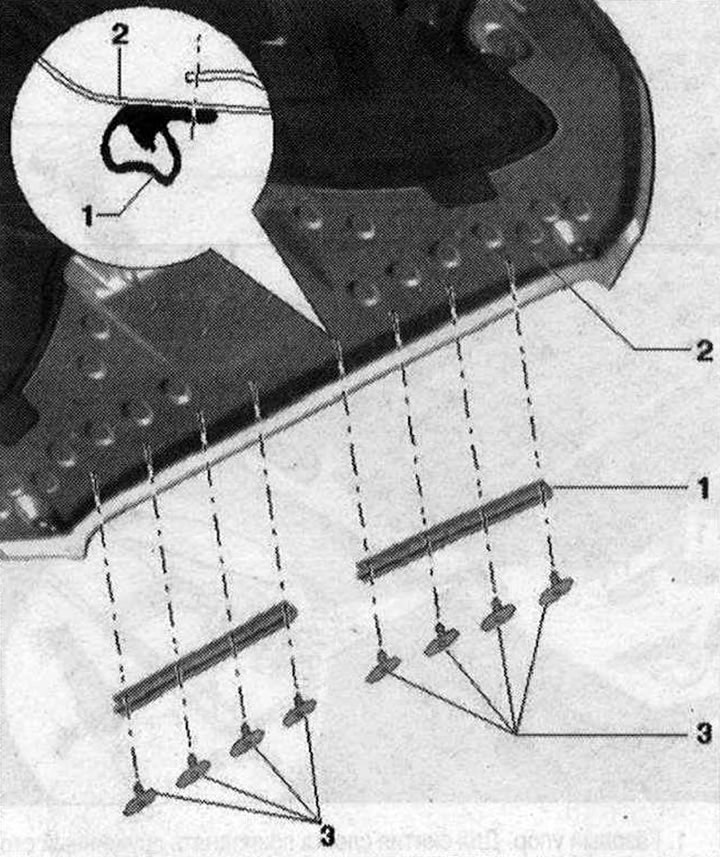

Výmena ochranných dorazov kapoty
Ochranné zarážky sú navyše vybavené obojstrannou lepiacou páskou.
- 1. Kryt
- 2. Ochranný doraz. Ak chcete odstrániť, odstráňte sponu z krytu a odstráňte ochrannú zarážku
- 3. Svorka
Obloženie kapucne 1. Montážna konzola; 2. Obloženie kapoty. Inštalácia: najprv vložte úchytky na zadnej hrane do príslušných otvorov na vnútornom paneli. Vložte úchytky na predný okraj a boky. Montážne spony by mali zacvaknúť na miesto; 3. Kryt; 4. Svorka
