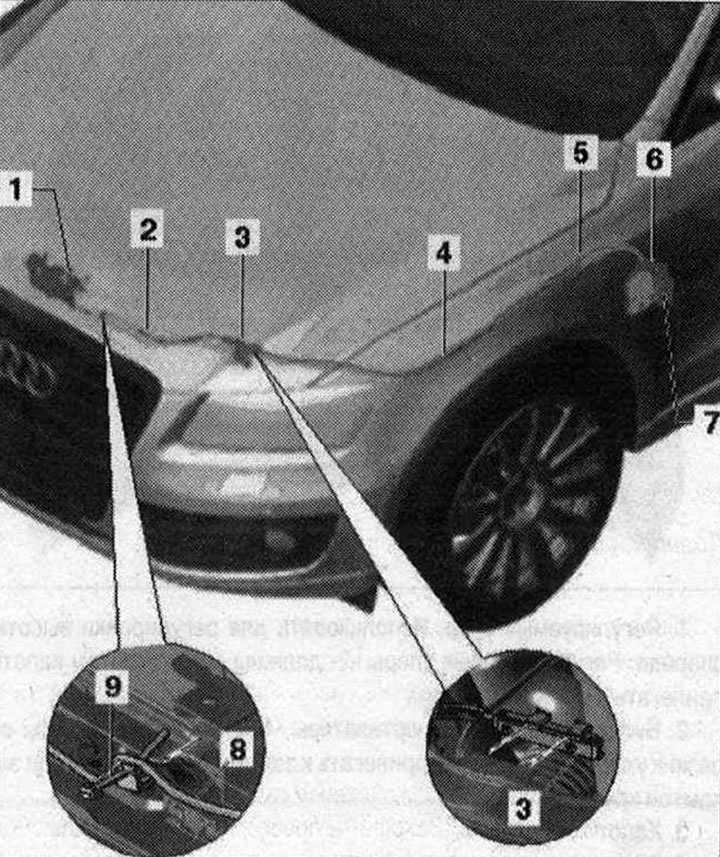

Schéma inštalácie kábla s krytom zámku kapoty 1. Zámok veka kufra. Ak chcete nastaviť kapucňu, posuňte ju nahor alebo nadol; 2. Kábel zámku kapoty. Demontáž: Odpojte opláštený kábel od spojky. Uvoľnite kábel v plášti z držiaka "7". Vytiahnite kábel v plášti do motorového priestoru. Montáž: v opačnom poradí; 3. Spojka pre ťah lanka. Nainštalujte spojovaciu svorku na stranu držiaka rámu chladiča "8". Pred demontážou rámu chladiča a pri demontáži uvoľňovacej páčky odpojte kábel v plášti; 4. Trakcia zadného lanka zámku kapoty. Opláštený kábel, ktorý vedie k páke pohonu v interiéri auta; 5. Tryska. Pri inštalácii dbajte na správnu montáž; 6. Páka pohonu. Odpojenie kábla v plášti; 7. Uvoľňovacia páčka zámku kapoty. Odstráňte kryt nastavovacej páky; 8. Email. kábel. Vedenie el. drôt a kábel kapoty sa uzamknú cez rám chladiča, ako je znázornené na obrázku; 9. Sťahovací pásik

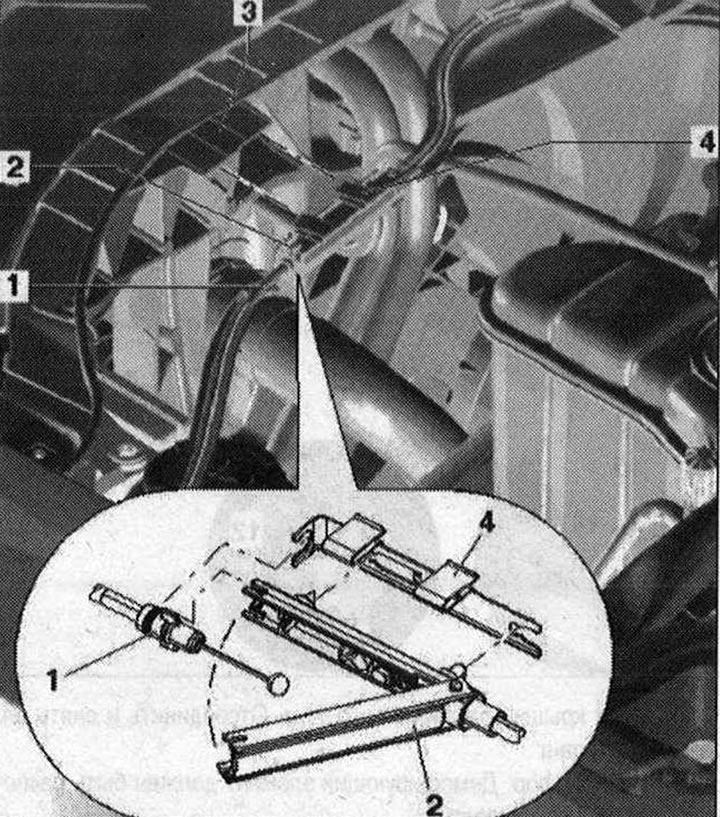

Lanová trakčná spojka 1. Trakcia lanka, zadná. Ťahanie lanka k páke pohonu. Pri demontáži ju najskôr vytiahnite zo spojky smerom dozadu; 2. Predné lanko so spojkou. Na odomknutie odstráňte svorku z rámu chladiča a úplne neodstraňujte ťahanie kábla zo svorky. Otvorte spojku a zdvihnite prednú káblovú spojku s vsuvkou zo spojky; 3. Rám radiátora; 4. Svorka. Po inštalácii káblovej trakcie ju nainštalujte na stranu rámu chladiča

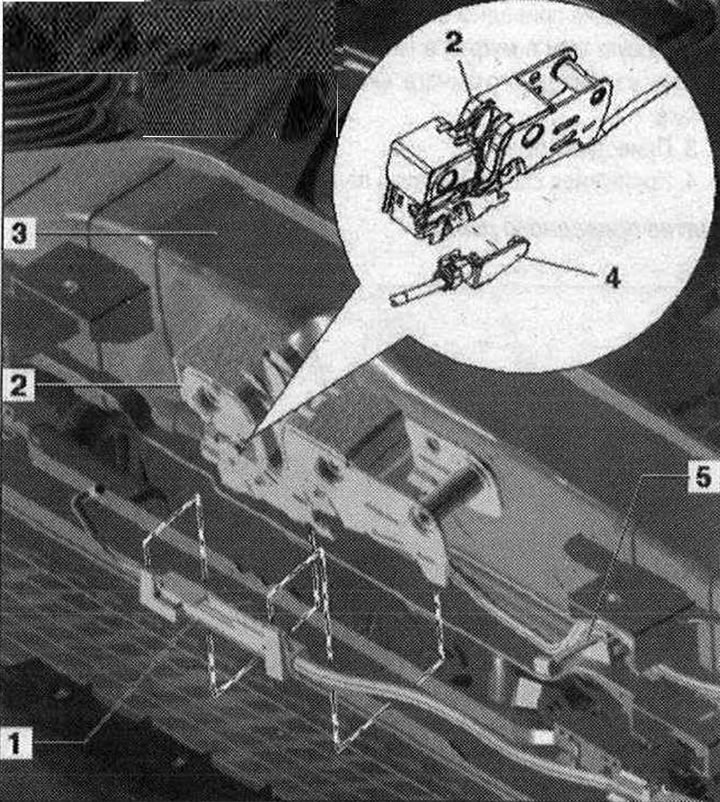

Pripojenie lankovej trakcie k zámku kapoty 1. Kábel v plášti, predný. Vložte vsuvku pre ťah kábla do hnacej páky na zámku kapoty. Zasuňte kábel s vodidlom zospodu do zámku kapoty; 2. Zámok veka kufra. Zaistite vedenie kábla do krytu v spodnej časti zámku kapoty; 3. Rám radiátora; 4. Kábel v plášti pre vozidlá s pravostranným riadením; 5. Sťahovací pásik. Drôt a kábel pripevnite k rámu radiátora pomocou sťahovacej pásky
Inštalácia oplášteného kábla do zámku kapoty

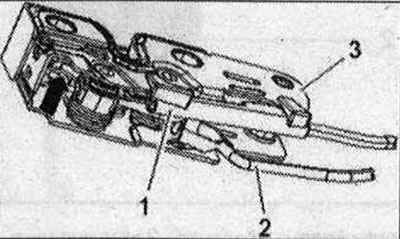

Nainštalujte káblovú vsuvku v puzdre "2" do "šípky" hnacej páky zámku kapoty "3". Zaistite kábel v plášti pomocou vodidla "1" v spodnej časti zámku kapoty.
