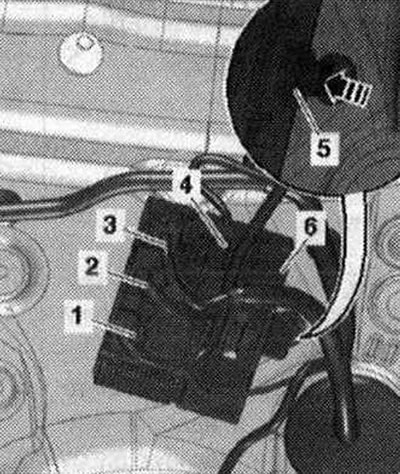

Demontáž riadiacej jednotky predných dverí "J386" / "J387"
Odstráňte obloženie dverí. Odpojte el. konektory "1" a "2" vytiahnutím poistky a stlačením západiek nadol. Odpojiť e-mail. zástrčkové pripojenie "3". Uvoľnite konektor "4" riadiacej jednotky dverí. Stlačte zámok "5" v "smere šípky" a odpojte riadiacu jednotku dverí "6" od hlavnej časti dverí.
Inštalácia
Inštalácia je v opačnom poradí a držiak by mal byť upevnený vo vnútornom paneli dverí.

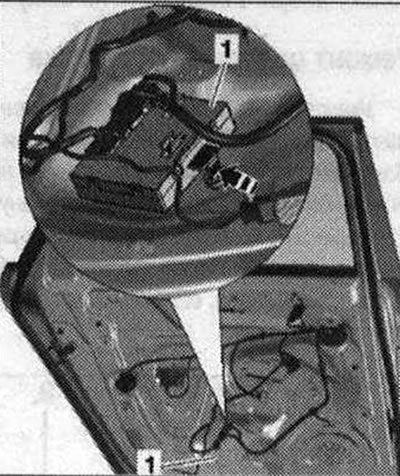

Demontáž riadiacej jednotky predných dverí "J388" / "J389"
Odpojte el. konektory potiahnutím poistky a stlačením západiek nadol. Stlačte zámok v "smere šípky" a odpojte riadiacu jednotku dverí "1" od telesa dverí.
Inštalácia
Inštalácia je v opačnom poradí a držiak by mal byť upevnený vo vnútornom paneli dverí.
Demontáž centrálnej riadiacej jednotky komfortného systému "J393"
Otvorte pravý bočný obklad kufra. Odpojte svorky "šípky" a vyberte centrálnu riadiacu jednotku komfortného systému -393 "poz. 4" z montážneho rámu. Opatrne odpojte konektor "1" a "3" a konektor antény "7". Odpojte konektory "2,5,6".
Ak chcete zástrčku odpojiť, stlačte zámok "1", otočte zaisťovaciu konzolu v "smere šípky" a odpojte zástrčku. Demontujte centrálnu riadiacu jednotku pre komfortný systém "J393".

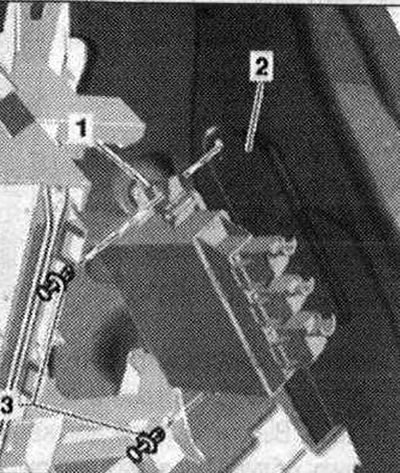

Odstránenie riadiacej jednotky rozhrania systému lokalizácie vozidla "J843"
Odsuňte nabok obloženie kufra v oblasti "D-stĺpika". Odpojte konektory riadiacej jednotky. Odistite sponu, vyberte a vyberte riadiacu jednotku.
