Opatrne zatvorte veko batožinového priestoru a posúvajte ho, kým veko tesne nedosadne na boky.
Opatrne zdvihnite veko batožinového priestoru a utiahnite matice momentom 8 Nm.
AVANT
Odstránenie
Odstráňte obloženie veka kufra.
Odpojte elektrické konektory vyhrievania zadného okna a stierača. Priviažte tenkú dlhú šnúru ku kabeláži a hadiciam centrálneho zámku a ostrekovača zadného okna a vyberte kabeláž a hadice z veka batožinového priestoru. Odviažte kábel a nechajte ho vo veku kufra. V budúcnosti bude potrebná šnúra na vytiahnutie elektrického vedenia a hadíc do veka kufra.
Otvorte veko kufra a zaistite ho v otvorenej polohe pomocou vhodnej podpery.

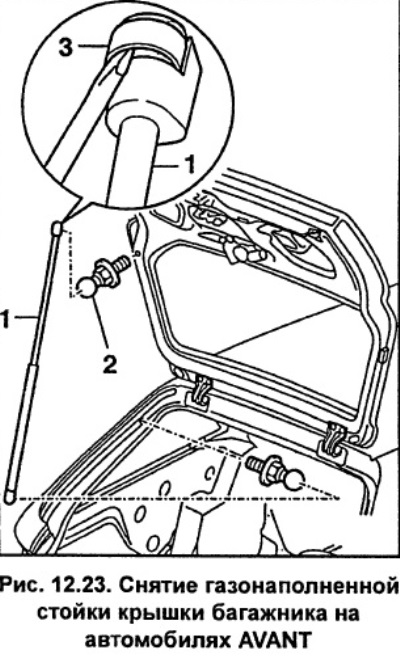

Uvoľnite plynovú vzperu smerom nahor 1 (kresba 12.23). Na tento účel použite skrutkovač na vypáčenie montážnej pružiny 3 (kresba 12.23) a odstráňte hornú časť plynom naplnenej vzpery z guľového čapu 2.

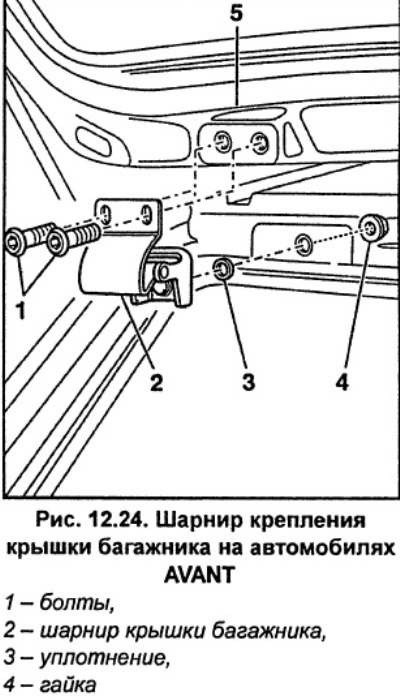

Označte polohu veka batožinového priestoru na závese veka batožinového priestoru 2 (kresba 12.24). Za týmto účelom obkreslite okolo skrutiek závesu fixou.
Odstráňte imbusové skrutky 1 (kresba 12.24).
S asistentom odstráňte veko kufra 5 (kresba 12.24).
Inštalácia
S pomocou asistenta zaveste veko kufra.
Zaskrutkujte skrutky 1 (kresba 12.24), bez toho, aby ste ich úplne utiahli.
Zaveste vzperu naplnenú plynom na guľové kolíky a zacvaknite ich na miesto.
Umiestnite veko batožinového priestoru podľa skôr označených značiek. Utiahnite skrutky momentom 21 Nm. Ak je namontované nové veko kufra, je potrebné upraviť jeho polohu.
Vytiahnite elektrické káble a hadice do veka kufra. Pripojte elektrické konektory a hadice.
Skontrolujte funkčnosť ostrekovača zadného okna a centrálneho zamykania.
Nainštalujte obloženie veka kufra.
