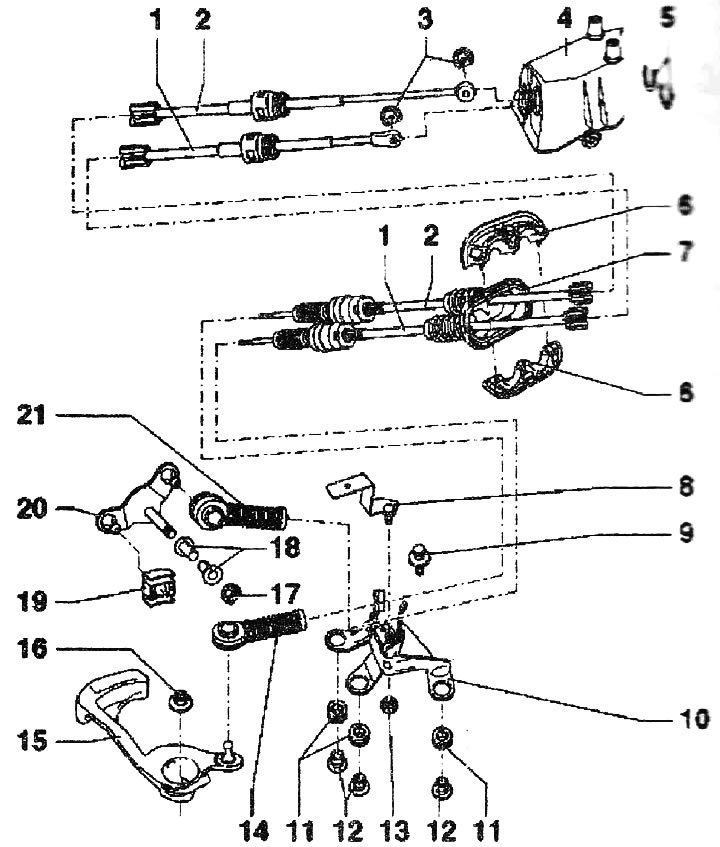

1. Тросовый привод селектора. Смазать в области нажимного элемента силиконовой смазкой «G 000 405 А2»
2. Тросовый привод переключения. Надеть на направляющую селектора. Смажьте в области пыльника/зажимного элемента силиконовой смазкой «G 000 405 A2»
3. Стопорная шайба
4. Корпус механизма переключения
5. Стопорный зажим. Не повредить при снятии тросовых приводов
6. Зажимные элементы. Всегда подлежит замене, заклипсовать в пыльник, смазать проходы для тросов силиконовой смазкой «G 000 405 А2»
7. Пыльник
8. Крепежная скоба для жгута проводки
9. Болт, 20 Нм, для контропоры
10. Контропора
11. Насадка. Опора контропоры на КП
12. Распорка
13. Гайка, 10 Нм, для крепежной скобы к контропоре
14. Фиксатор троса для троса переключения на селекторе КП. После снятия заменить
15. Рычаг переключения передач с виброгасителем. Установить таким образом, чтобы выступ между зубьями правильно встал на валу переключения. После монтажа отрегулировать механизм переключения передач
16. Гайка, 20 Нм, самостопорящийся, всегда подлежит замене
17. Стопорная шайба
18. Опорная втулка
19. Ползун. Смазать консистентной смазкой «G 052 142 А2»
20. Промежуточный рычаг
21. Фиксатор троса для тросового привода селектора на промежуточном рычаге. После снятия заменить

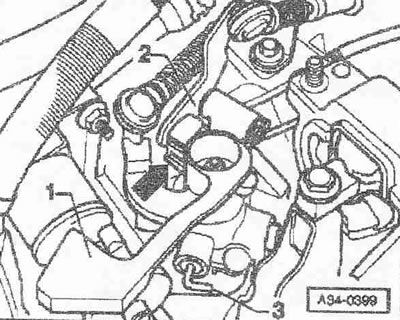

Монтажное положение рычага переключения передач, промежуточного рычага и стопорного пальца
1. Селектор КП с виброгасителем
2. Рычаг выбора передачи с ползунком входит в направляющую рычага включения передачи «стрелка»
3. Стопорный палец, для регулировки механизма переключения

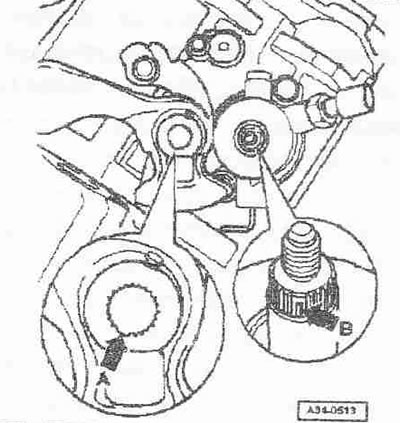

Установка рычага переключения передач
При установке рычага переключения передач следить за тем, чтобы шлица «стрелка».

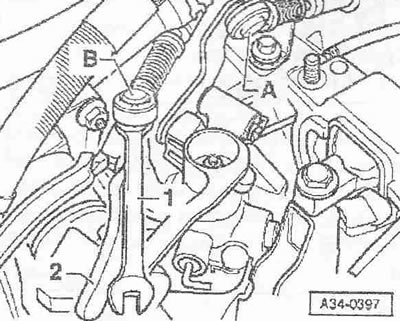

Снятие фиксатора троса с рычага переключения КП или промежуточного рычага
Снятые фиксаторы тросов следует заменить.
Отжать фиксатор троса выбора передач «А» вильчатым ключом «1» и троса переключения передач «В» вильчатым ключом «1» и клещами «2» от КП.
- «1» = Обычный гаечный ключ 13 мм
- «2» = Обычные клещи

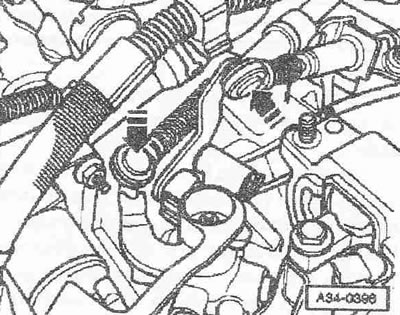

Установка нового фиксатора троса на рычаг переключения КП или промежуточный рычаг
Снятые фиксаторы тросов следует заменить.

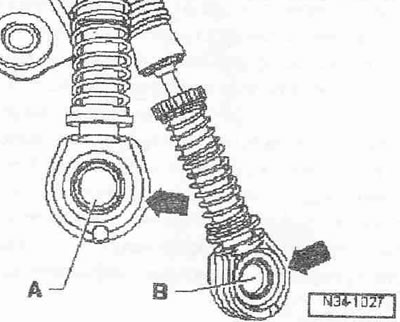

Нанести небольшое количество поликарбамидной смазки «G 052 142 А2» на сферический вкладыш фиксатора троса включения передач «А» и троса выбора передач «В». Уплотнения «стрелки» вне шаровых опор не должны содержать смазки.
Надеть трос переключения передач на рычаг переключения передач, а трос выбора передач на рычаг вала переключения «стрелки».
