Снятие

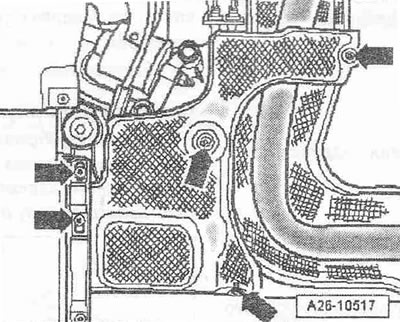

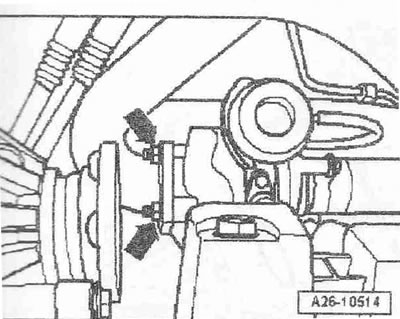

Снять шумоизоляцию. Отвернуть все гайки -стрелки- резьбовых соединений системы выпуска ОГ к турбокомпрессору. Разъемный элемент нельзя изгибать более чем на 10°. Опасность повреждения!

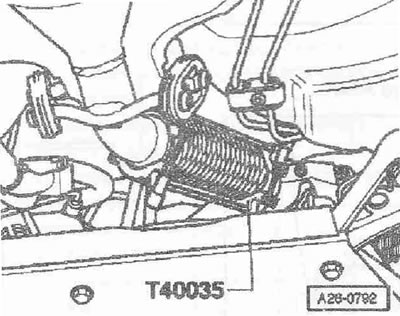

Подпереть разъемный элемент фиксатором -Т40035-.

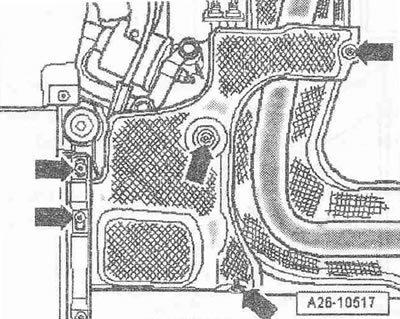

Отвернуть теплозащитный экран системы выпуска ОГ -стрелки-.

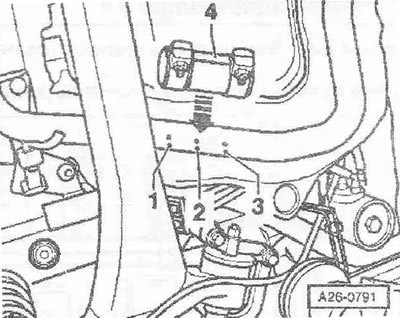

На а/м с отсоединяемой системой выпуска ОГ ослабить гайки закрепительной втулки -4- и для отсоединения системы выпуска ОГ закрепительную втулку сдвинуть назад. На а/м с не рассоединяемой системой выпуска ОГ распилить выхлопную трубу под прямым углом в месте разъема -2- при помощи цепного трубореза -VAS 6254-. Поз. -1- и -3- не принимать во внимание.

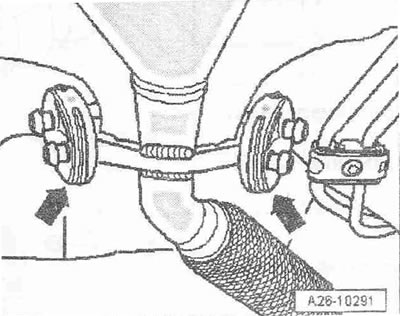

Снять крепежные проушины -стрелки- и снять катализатор.
Монтаж
Установка в обратном порядке, при этом необходимо заменить уплотнения и самостопорящиеся гайки.
При монтаже установить закрепительную втулку -4- между отметками -1 и 3-.
Установить закрепительную втулку таким образом, чтобы болты расположились горизонтально. Резьбовое соединение обращено вниз. Резьба болта обращена к левой стороне а/м.
Моменты затяжки:
- Катализатор к турбокомпрессору: 25 Нм 1) 2)
- Закрепительная втулка: 23 Нм
1) Заменить гайки.
2) Смазать резьбу и посадочную поверхность головок болтов термическим резьбовым лаком.
