Снятие
Снять поликлиновый ремень.
Осторожно! Запрещается открывать контур системы кондиционирования климатической установки. Чтобы избежать повреждения компрессора кондиционера, а также трубопроводов и шлангов контура системы кондиционирования, необходимо следить за тем, чтобы линии и шланги были проложены без натяга, перегибов и изломов.

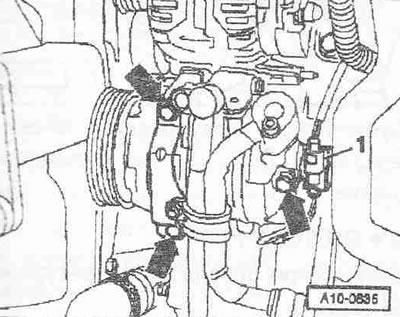

Отсоединить штекерный разъем «1» электромагнитной муфты компрессора кондиционера. Отвернуть болты «стрелки» компрессора кондиционера. Подвесить компрессор кондиционера к рамке радиатора.

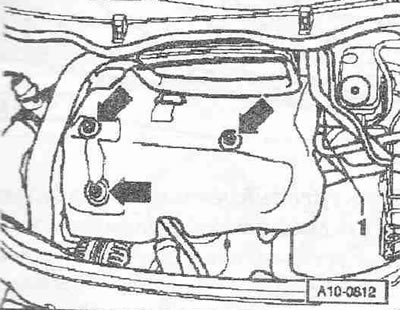

Снять капот. При наличии раскрепить кронштейн. Снять крышку двигателя «стрелки».

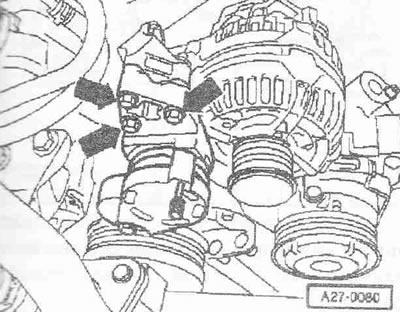

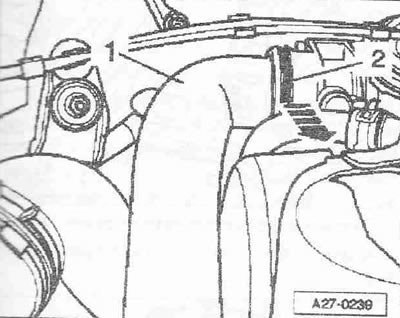

Снять воздуховодный шланг «1» с всасывающей трубы, для этого разблокировать зажимы (там, где имеются) «2» «стрелка». Отвернуть натяжитель поликлинового ремня «стрелки».

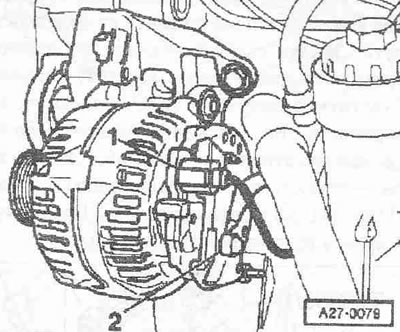

Отвернуть от генератора электрическую клемму -В+- провода «2». Отсоединить штекерный разъем «1».

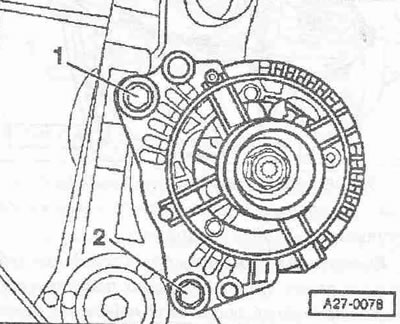

Выкрутить болты «1 и 2» генератора.
Инструкция. Если генератор застревает в своем кронштейне, ввернуть болт снова на 2 оборота. Аккуратно ударить гладкой поверхностью молотка по головкам болтов, таким образом, будут ослаблены втулки крепления генератора.

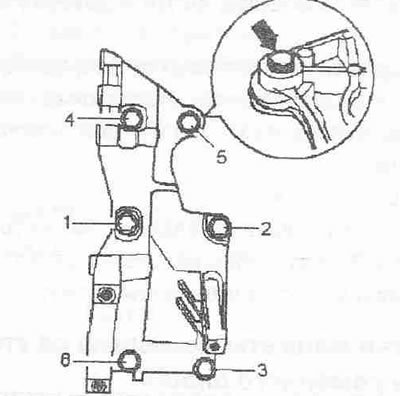

Снять генератор по направлению вверх. Отвернуть болты «1...6» и снять кронштейн вспомогательных агрегатов. «Стрелка» не принимать во внимание.
Монтаж
Установка в обратном порядке, при этом необходимо учесть следующее: шланги и шланговый штуцер системы наддува воздуха должны быть очищены перед монтажом, от масел и смазки. Ни в коем случае не использовать смазывающих средств. Проследить, чтобы была вставлена центровочная втулка «стрелка» кронштейна генератора. Ввернуть болты «1...6» от руки. Завернуть болты согласно последовательности «1...6». Установить воздуховоды в зажимы.
Моменты затяжки:
- Кронштейн вспомогательных агрегатов к блоку цилиндров: 45 Нм
- Крышка моторного отсека к кронштейну: 5,5 Нм
