Инструкция. Обязательно использовать набор "Крепежные элементы и прокладки для крепежного щитка". Все новые запасные двери после лакировки обязательно оснастить всеми необходимыми уплотнителями. После замены кронштейна встроенных деталей двери или наружного зеркала уплотнить направляющую кабеля бутиловым шнуром «AKL 450 005 05». При снятии монтажного кронштейна (крепежного щитка) с двери необходимо демонтировать обшивку двери, монтажный кронштейн и зажимы предельно осторожно во избежание сгибания монтажного кронштейна. После каждого снятия монтажного кронштейна (крепежного щитка) необходимо заменять уплотн. полоски и заново соединять валик герметика с уплотнительными полосками при помощи бутилового шнура «AKL 450 005 05». У всех болтов, зажимов для жгутов проводов и обшивки двери есть посадочная поверхность, эти детали необходимо заменить. После установки монтажного кронштейна и обшивки двери проверить герметичность при помощи воды. Температура склеиваемых поверхностей должна быть не ниже температуры в помещении, при необходимости нагреть поверхности термофеном.

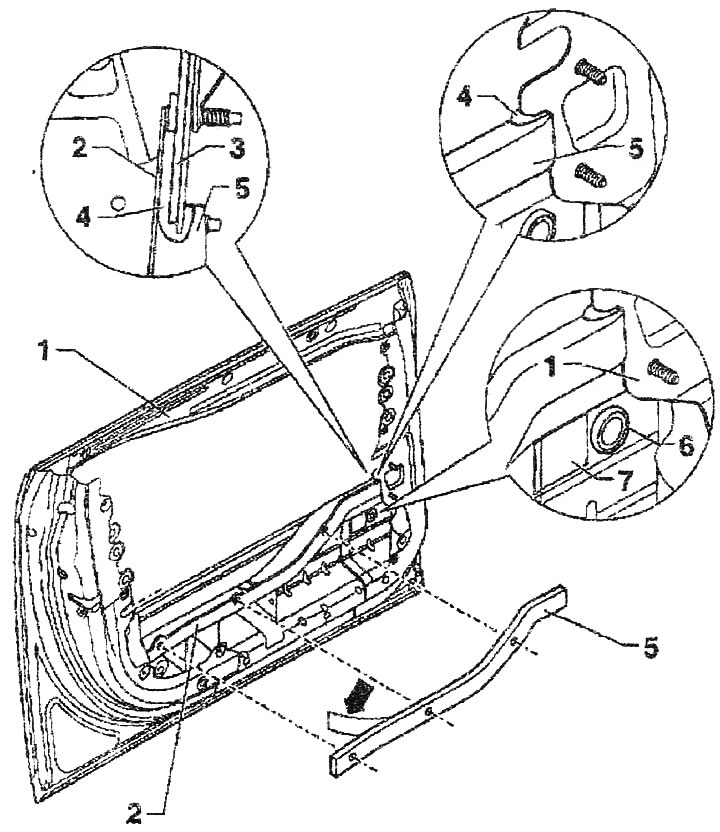

1. Передняя дверь
2. Брус безопасности
3. Усилитель шарнира
4. Валик герметика. В качестве герметика, бутиловый шнур «AKL 450 005 05». Бутиловый шнур «AKL 450 005 05» поставляется вместе с набором "Крепежные элементы и прокладки для крепежного щитка". Уплотнитель пространства между брусом безопасности, усилителем шарнира и соединительным элементом уплотн. полоски. Перед нанесением валика герметика наклеить уплотнительную полоску на брус безопасности. Убирать поврежденный валик герметика предельно осторожно во избежание повреждения лакокрасочного покрытия двери. Для удаления валика герметика использовать, например, шабер. Нанести новый валик герметика согласно рисунку и отполировать его. Следить за тем, чтобы пространство между брусом безопасности и усилителем шарнира было полностью заполнено и чтобы уже наклеенная уплотнительная полоска плотно соприкасалась с расположенным рядом валиком герметика
5. Уплотнительные полоски (из пенополиуретана). Поставляются вместе с набором "Крепежные элементы и уплотнители крепежного щитка". Оклеены в обеих сторон защитной пленкой. Защитную пленку снимать непосредственно перед наклеиванием. На склеиваемой поверхности бруса безопасности должно быть остатков клея, пыли и масла. Обработать склеиваемую поверхность очистителем «D 009 401 04» и вытереть поверхность насухо. Снять защитную пленку «стрелка» с той поверхности, которая будет приклеена первой. Расположить уплотн. полоски на брусе безопасности. Полоски не прижимать. Выровнять отверстия в уплотн. полоске относительно отверстий в брусе безопасности. Отверстия в уплотн. полоске и в брусе безопасности должны совпадать. Если этого не произойдет, то при последующей установке двери будет повреждена уплотнительная полоска. Сильно прижать уплотн. полоски по всей склеиваемой поверхности. При наличии валика герметика следить за стыком уплотн. полосок/валика герметика. При необходимости заново соединить валик герметика с уплотнительными полосками. Наружную защитную пленку убрать непосредственно перед установкой монтажного кронштейна (крепежного щитка)
6. Пробка поставляется вместе с набором "Крепежные элементы и прокладки для крепежного щитка". Убедиться в том, что пробка правильно зафиксирована в брусе безопасности
7. Уплотнение. Поставляется вместе с набором "Крепежные элементы и прокладки для крепежного щитка". Самоклеящееся. На склеиваемой поверхности не должно быть остатков клея, пыли и масла. Обработать склеиваемую поверхность очистителем «D 009 401 04» и вытереть поверхность насухо. Установить уплотнение на закрытое отверстие в брусе безопасности. Сильно прижать уплотнение
