Змест: Зняцце ↓ Ўстаноўка ↓
Зняцце
Зняць капот рухавіка. Адкрыць вечка пашыральнага бачка. Зняць шумаізаляцыйны экран "стрэлкі". Зняць накладку бампера. Падставіць паддон для сэрвісных кранаў "VAS 6208" пад рухавік. Зняць ніжні шланг ОЖ з радыятара "стрэлка" і зліць ОЖ.

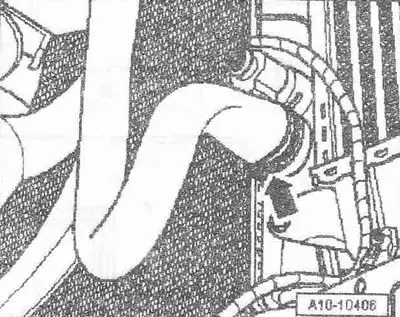

Адлучыць штэкерны раз'ём "стрэлка" тэрмавыключальніка вентылятара радыятара "F18".

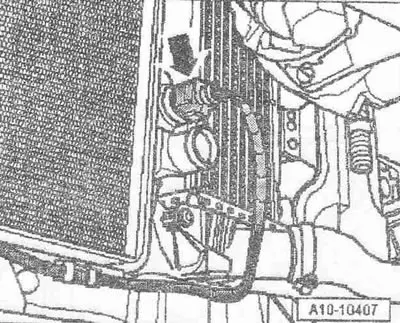

Адлучыць штэкерны раз'ём "стрэлка" вентылятара радыятара "V7".

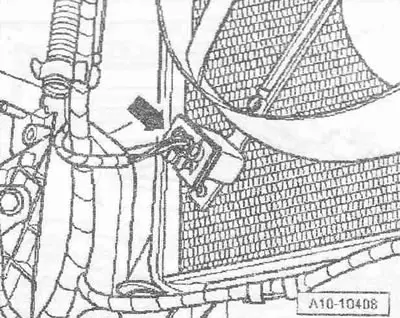

Зняць крышку рухавіка "стрэлкі". Зняць размешчаны ніжэй шумаізаляцыйны экран, для гэтага адлучыць шланг вентыляцыі картэра.

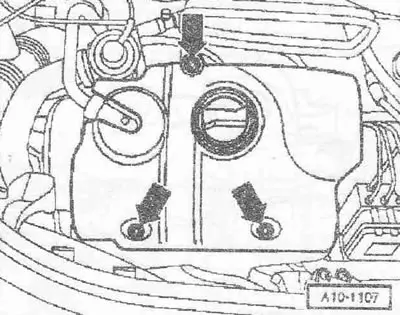

Зняць верхні левы шланг ОЖ у месцы, пазначаным лічбай "2", з радыятара. Паз. "1" не ўлічваць.

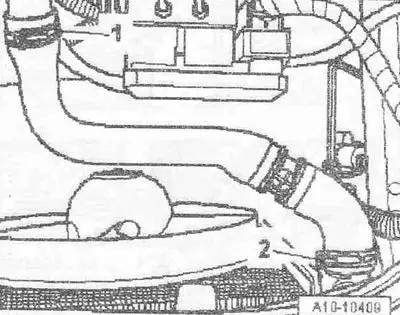

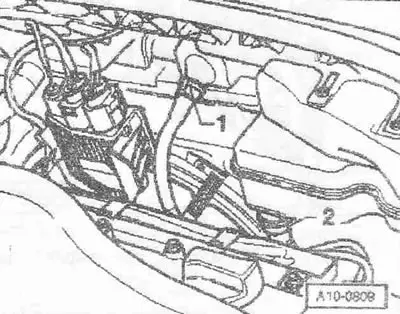

Выняць маслоизмерительъный мац з накіроўвалай. трубкі. Зняць накіроўвалую трубку "1" масловымяральнага маца. Зняць маслазаліўную трубку "2" з алейнага бака.
Націснуць на маслозаливную гарлавіну да ўпора і адкруціць яе налева "стрэлка". Зняць маслазаліўную гарлавіну.

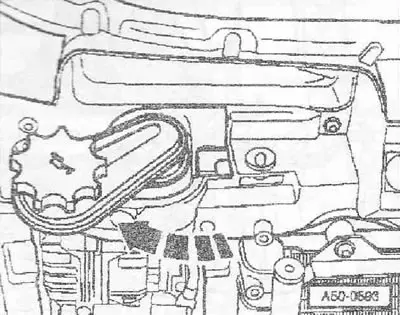

Вывярнуць балты "стрэлкі". Зняць алейны бак з рамкі радыятара.

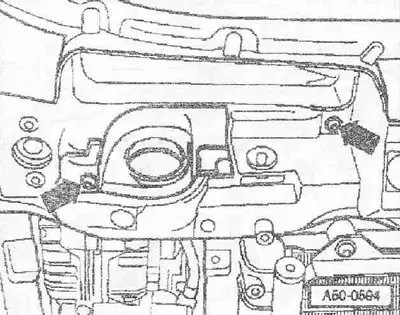

Вывярнуць балты "стрэлкі" спераду на рамцы радыятара.

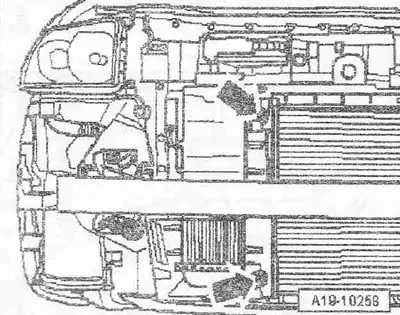

Вывярнуць балты "2" "4" і "6" на адваротным баку рамкі радыятара. Паз. "3" і "паз." 5- не ўлічваць.

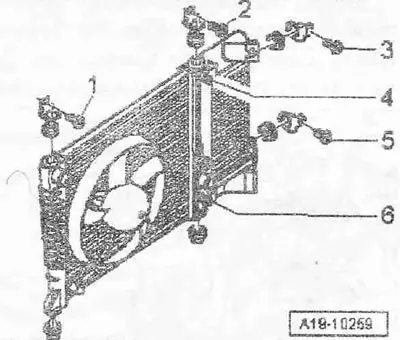

Прыпадняць радыятар і зняць яго разам з вентылятарам радыятара па кірунку ўніз.
#img11#
Ўстаноўка
Усталёўка ў зваротным парадку, пры гэтым неабходна ўсталяваць накладку бампера. Заліць ОЖ.
Моманты зацяжкі:
- Інтэркулер да радыятара: 6 Нм
- Радыятар да рамкі радыятара: 6 Нм
- Накіравальная трубка маславымяральнага маца да трымальніка алейнага фільтра: 10 Нм
