Увага. Пры замене ручкі дзвярэй, яна перад усталёўкай фарбуецца і мантуецца на станцыі тэхнічнага абслугоўвання.
Зняцце
Для палягчэння зняцця і ўстаноўкі рэкамендуецца самому вырабіць з дроту дапаможную прыладу (гл. мал. 12.48).
Зніміце абіўку дзвярэй.
Апусціце шкло ўніз да ўпора.
Адчэпіце працоўную цягу 8 (мал. 12.48) на заціску паваротнага рычага 3.
Нязначна ссуньце стопарны ніт 2 (мал. 12.49) у напрамку стрэлкі А. Для гэтага зачапіце дапаможнай прыладай 3 паваротны рычаг 1 так, як гэта паказана на рысунку 12.49.
Цалкам выміце з паваротнага рычага 1 (мал. 12.50) ахоўны штыфт 2 дапаможнай прыладай 3 у кірунку стрэлкі А.
Адкіньце ўверх паваротны рычаг 1 (мал. 12.50).
Маленькай адвёрткай разблакуйце ахоўную клямар, стрэлка У (мал. 12.50).
Разблакуйце засланку 4 (мал. 12.51) апорнага элемента 2. Для гэтага звярніце гаечным ключом 3 на 17 мм стопар 5 у кірунку стрэлкі А.
Звонку зніміце дзвярную ручку з цыліндрам замка (мал. 12.51).
Знутры зніміце апорны элемент ручкі дзвярэй (мал. 12.51).
Ўстаноўка
Устаўце ручку дзвярэй і апорны элемент у дзверы.
Заблакуйце засланку пры дапамозе гаечнага ключа.
Упіхніце ахоўны штыфт 2 пры дапамозе дапаможнай прылады ў ручку дзвярэй, па кірунку стрэлкі паказанай на малюнку 12.52.

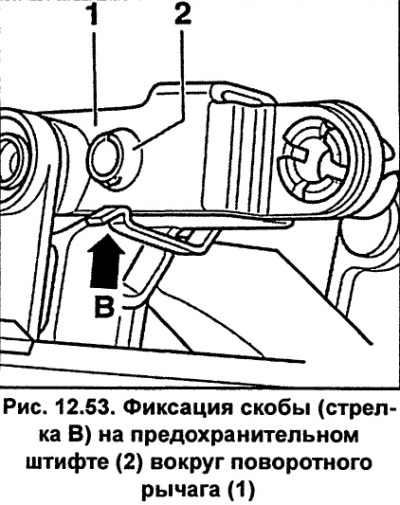

Пры гэтым клямар, стрэлка В (мал. 12.53) на ахоўным штыфце 2 павінна цалкам зашчапіцца вакол паваротнага рычага 1.
Навесьце на заціск паваротнага рычага працоўную цягу.
Усталюеце абіўку дзвярэй.
