Зняцце
Зніміце абіўку дзвярэй.
Зніміце кранштэйны з дзвярэй.
Адлучыце цягі ад цыліндру замка і ручкі дзвярэй.

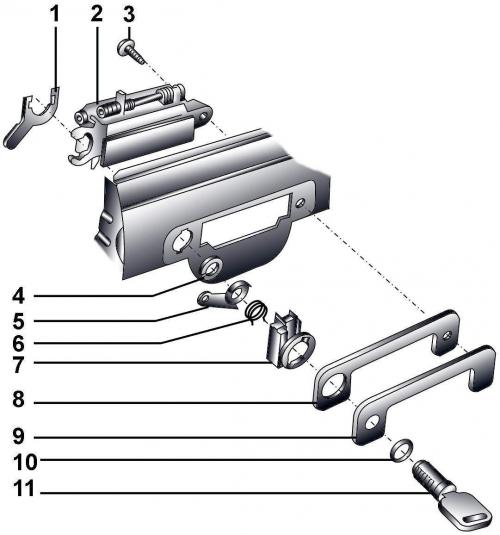

Мал. 16-34. Ручка перадпакояў дзверы: 1 паваротны заціск; 2 - ручка дзвярэй; 3 - ніт, 5 Н · м; 4 - стопорное кольца (на мадэлях да 02.96) або заціск (на мадэлях з 02.96); 5 - прывадны рычаг; 6 - спружына; 7 - кажух; 8 - пласціна; 9 - дэкаратыўная накладка ручкі; 10 - ушчыльняльнае кольца; 11 - цыліндр замка
Устаўце ключ у цыліндр замка дзвярэй і зніміце стопорное кольца 4 і паваротны заціск 1 (гл. мал. 16–34) з цыліндру замка.
Зніміце з цыліндру замка прывадны рычаг 5 і спружыну 6. Выміце цыліндр замка разам з ключом і зніміце кажух 7.
Адкруціце ніт 3 мацавання ручкі дзвярэй.

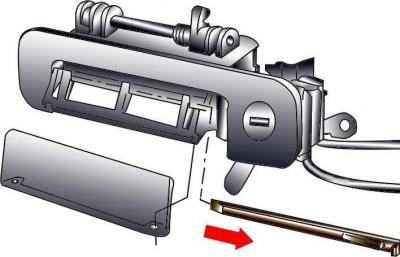

Мал. 16-35. Зняцце крапежнай палоскі накладкі ручкі дзвярэй
Маленькай адвёрткай выцісніце крапежную палоску накладкі ручкі дзвярэй і зніміце накладку (мал. 16–35).
Усталяванне
Устаноўка праводзіцца ў паслядоўнасці, зваротнай зняццю, з улікам наступнага.

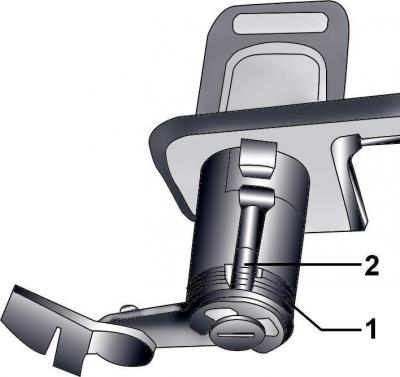

Мал. 16-36. Размяшчэнне канцоў спружыны (1) з двух бакоў выступу прываднага рычага (2)
Пры ўсталёўцы спружыны сцісніце яе і размесціце канцы з левага і правага боку выступу прываднага рычага (мал. 16–36). Папярэдні сціск спружыны забяспечвае зварот прываднага рычага ў сярэдняе становішча.

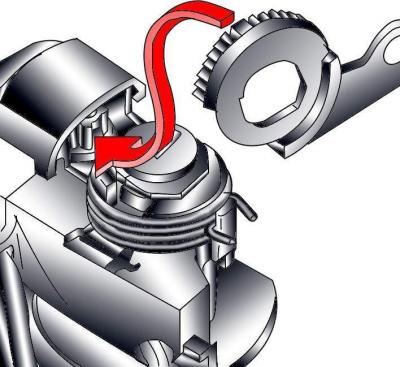

Мал. 16-37. Сумяшчэнне паловы зуба на рычагу з паловай зуба на шасцярні прывада мікравыключальніка
Усталюеце прывадны рычаг такім чынам, каб палова зуба на рычагу сумясцілася з паловай зуба на шасцярні прывада мікравыключальніка (мал. 16–37). Гэта забяспечвае звычайнае функцыянаванне супрацьугоннай сістэмы і сістэмы цэнтральнага блакавання замка.
