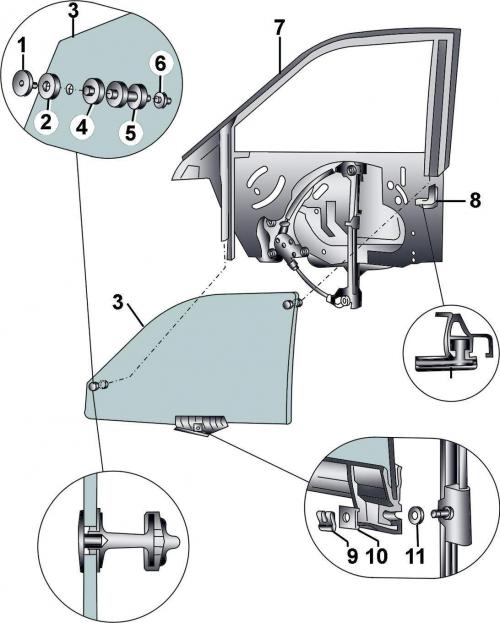

Мал. 16-26. Шкло пярэдняй дзверы: 1 - ніт, 2 Н·м; 2 - шайба; 3 – пярэдняе бакавое шкло; 4 - утулка; 5 – накіроўвалы штыфт; 6 – вечка абіўкі; 7 – кранштэйны дзверы; 8 - абмежавальнік; 9 – спружынная клямар; 10 - шайба; 11 - дэмпфер
На мал. 16-26 паказана мацаванне шкла перадпакояў дзверы.
Зняцце
Зніміце абіўку дзвярэй.
Зніміце кранштэйны з дзвярэй.

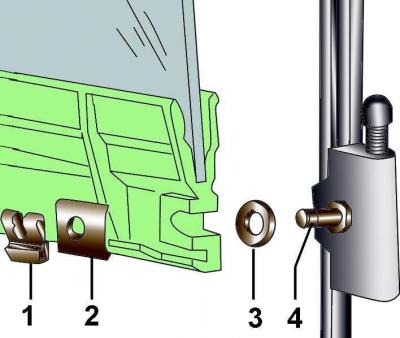

Мал. 16-27. Элементы ніжняга мацавання шкла перадпакояў дзверы: 1 – спружынная клямар; 2 - шайба; 3 - дэмпфер; 4 – накіроўвалы штыфт
Маленькай адвёрткай выміце спружынны клямар 1 (мал. 16–27) з пазы накіравальнага штыфта 4 і зніміце шайбу 2.
Трохі перамесціце шкло ад накіравальнага штыфта і апусціце штыфт па накіравальных.
Зніміце з накіроўвалага штыфта дэмпфер 3.

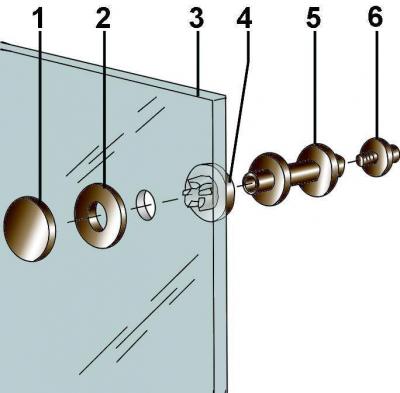

Мал. 16-28. Элементы мацавання накіроўвалага штыфта: 1 - ніт, 2 Н·м; 2 - шайба;
3 – пярэдняе бакавое шкло; 4 - утулка; 5 – накіроўвалы штыфт; 6 – вечка абіўкі
Зніміце накіравальныя штыфты пярэдняга і задняга мацаванняў шкла. Свердзелам дыяметрам 5 мм высвідруйце цэнтральную частку ніта 1 (мал. 16–28) і зніміце элементы мацавання накіравальнага штыфта.
Прыўздымаючы заднюю частку шкла і адначасова паварочваючы яго, выміце шкло вонкі з аконнага праёму дзвярэй.
Ўстаноўка
У паслядоўнасці, зваротнай здыманню, усталюеце шкло ў дзверы і замацуеце яго на накіроўвалых штыфтах.
Вырабіце контровочный склад D 185400 A2 на разьбярства новых нітаў мацавання перадпакоя і задняй накіроўвалых шкла. Усталюеце з унутранага боку шкла накіравальны штыфт і ўтулку, замацуеце іх з вонкавага боку нітам з шайбай, зацягнуўшы ніт момантам 2 Н·м. Усталюйце на накіравальныя штыфты вечка абіўкі (гл. мал. 16–28).
Пры ўсталёўцы ніжняга мацавання шкла сумясціце пазу шкла з накіроўвалым штыфтам і замацуеце яго спружынным клямарам з шайбай і дэмпферам (гл. мал. 16–28).
Мал. 16-29. Размяшчэнне верхняга ўпора (1) на саначцы накіроўвалага штыфта для рэгулявання шкла ў паднятым стане
Адрэгулюйце становішча паднятага шкла кручэннем верхняга ўпора на санцы накіравальнага штыфта (мал. 16–29).
Адрэгулюйце становішча верхняга краю шкла ў адносінах да ўнутранага выступу ўшчыльнення шкла. Рэгуляванне шкла праводзіцца на зачыненых дзвярах.
Адрэгулюйце шкло так, каб верхняя яго частка раўнамерна прылягала да ўшчыльнення і ўціскала абзу ўшчыльнення на 1 мм. Калі шкло будзе моцна ўціскацца ва ўшчыльненне, то дзверы будзе зачыняцца з вялікім высілкам.
