Мал. 16-12. Абіўка дзвярэй: 1 – унутраная абіўка дзвярэй; 2 – лямпа сігналізацыі адчыненых дзвярэй; 3 - заціск; 4 - трымальнік заціску; 5 - ніт. 1,7 Н·м; 6 - кнопка блакіроўкі; 7 - ахоўная плёнка (стрэлкамі паказаны месцы мацавання яе ліпкай стужкай); 8 - дэкаратыўная панэль; 9 - ніт, 1,8 Н · м; 10 - унутраная ручка адкрыцця замка дзвярэй; 11 - верхняя секцыя накладкі з перамыкачамі; 12 - балты, 1,8 Н · м; 13 - падстава ўнутранай ручкі дзвярэй; 14 - ніжняя секцыя накладкі з перамыкачамі; 15 - шруба; 16 - балты, 4,6 Н · м; 17 - лямпа асвятлення прасторы пры ўваходзе і выхадзе пасажыраў
Абіўка дзвярэй паказана на мал. 16-12.
Зняцце

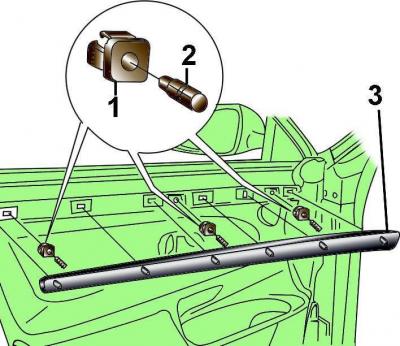

Мал. 16-13. Элементы мацавання дэкаратыўнай панэлі да абіўкі дзвярэй: 1 – трымальнік фіксатара; 2 - фіксатар; 3 – дэкаратыўная панэль
Лязом адвёрткі як рычагом адлучыце дэкаратыўную панэль ад абіўкі дзвярэй, пры гэтым фіксатары дэкаратыўнай панэлі павінны выйсці з трымальнікаў у абіўцы дзвярэй (мал. 16–13).
Уцісніце на адлегласць каля 4 мм фіксатары 2 у якія пашыраюцца трымальнікі 1 фіксатараў і зніміце трымальнікі фіксатараў з абіўкі дзвярэй.

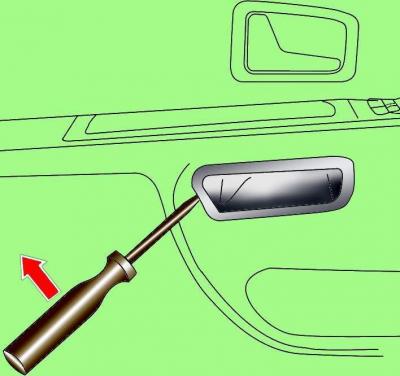

Мал. 16-14. Выкарыстанне адвёрткі для аддзялення ад абіўкі дзвярэй падставы ўнутранай ручкі дзвярэй
Выкарыстоўваючы лязо адвёрткі як рычаг, аддзеліце ад абіўкі падстава ўнутранай ручкі дзвярэй і зніміце яго (мал. 16–14).

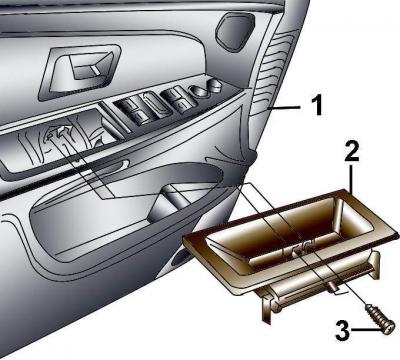

Мал. 16-15. Размяшчэнне шруб (3) мацавання верхняй секцыі накладкі з перамыкачамі (2) да абіўкі дзвярэй (1)
Праз адчыненую адтуліну адкруціце два шрубы мацавання верхняй секцыі накладкі з перамыкачамі (мал. 16–15).
Прыпадніміце заднюю частку верхняй секцыі накладкі з перамыкачамі і, пацягнуўшы назад, адлучыце перадпакой частка ад абіўкі дзвярэй. Адлучыце ад перамыкачоў электрычныя раздымы.

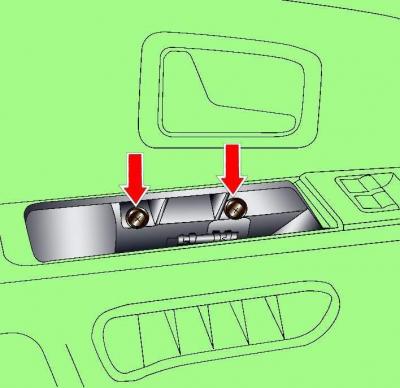

Мал. 16-16. Размяшчэнне шруб мацавання абіўкі дзвярэй
Адкруціце два шрубы мацавання абіўкі дзвярэй да кранштэйна дзвярэй (мал. 16–16).

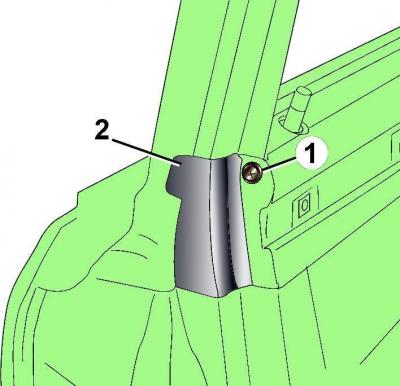

Мал. 16-17. Размяшчэнне шрубы (1) мацавання задняй устаўкі (2) да рамкі шкла
Адкруціце шрубу і зніміце заднюю ўстаўку рамкі шкла (мал. 16–17).

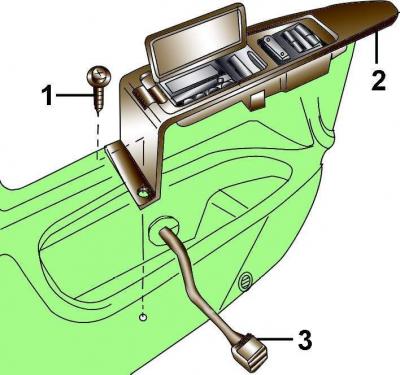

Мал. 16-18. Размяшчэнне ніта (1) мацавання ніжняй секцыі накладкі з перамыкачамі (2) і электрычнага раздыма (3)
Адкруціце шрубу і, перамяшчаючы назад, зніміце з абіўкі дзвярэй ніжнюю секцыю накладкі з перамыкачамі (мал. 16–18).

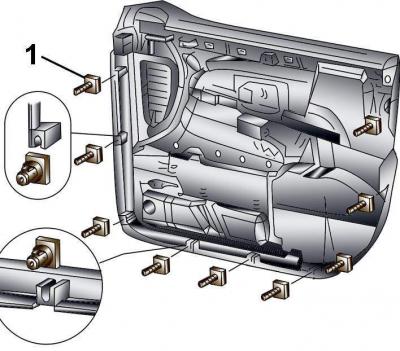

Мал. 16-19. Размяшчэнне расціскных фіксатараў (1) мацавання ўнутранай абіўкі дзвярэй
Выкарыстоўваючы прыладу ў выглядзе плоскага відэльца, аддзеліце абіўку ад дзвярэй (мал. 16–19).
Зніміце расціскныя фіксатары з абіўкі дзвярэй.
Паднімаючы абіўку дзвярэй уверх, зніміце верхнюю яе частку з кнопкі блакавання замка дзвярэй.
Нахіліце абіўку дзвярэй і адлучыце электрычны раздым ад выключальніка замка дзвярэй.

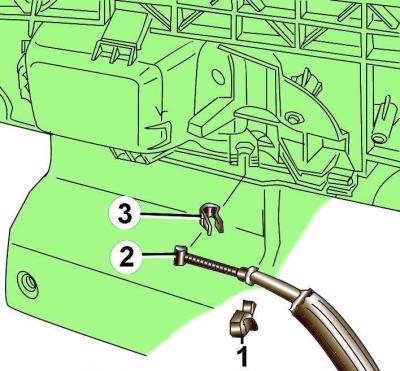

Мал. 16-20. Размяшчэнне заціску (1) мацаванні цягі (2) унутранай ручкі адкрыцця дзвярэй і фіксатара (3) мацаванні ўнутранай ручкі адкрыцця дзвярэй
Выкарыстоўваючы лязо адвёрткі як рычаг, зніміце заціск мацавання цягі ўнутранай ручкі адкрыцця дзвярэй (мал. 16–20).

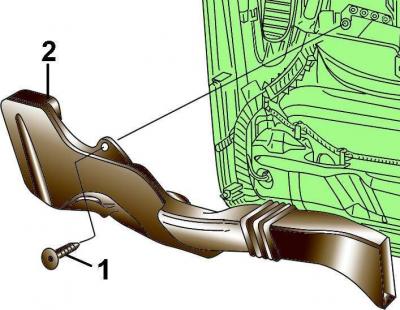

Мал. 16-21. Размяшчэнне шрубы (1) мацавання паветранага патрубка (2) да абіўкі дзвярэй
Адкруціце шрубу і зніміце з абіўкі дзвярэй паветраны патрубак (мал. 16–21).
Адлучыце ўсе мацаванні джгута правадоў ад абіўкі дзвярэй і зніміце джгут правадоў.
Зніміце ахоўную плёнку з дзвярэй.
Усталяванне
Перад усталёўкай абіўкі дзвярэй праверце стан расціскных фіксатараў абіўкі і пры неабходнасці заменіце пашкоджаныя фіксатары. Усталюеце фіксатары ў пазы ў абіўцы дзвярэй.
Абіўка дзвярэй усталёўваецца ў паслядоўнасці, зваротнай здыманню.
Падлучыце провад «масы» да акумулятарнай батарэі.
