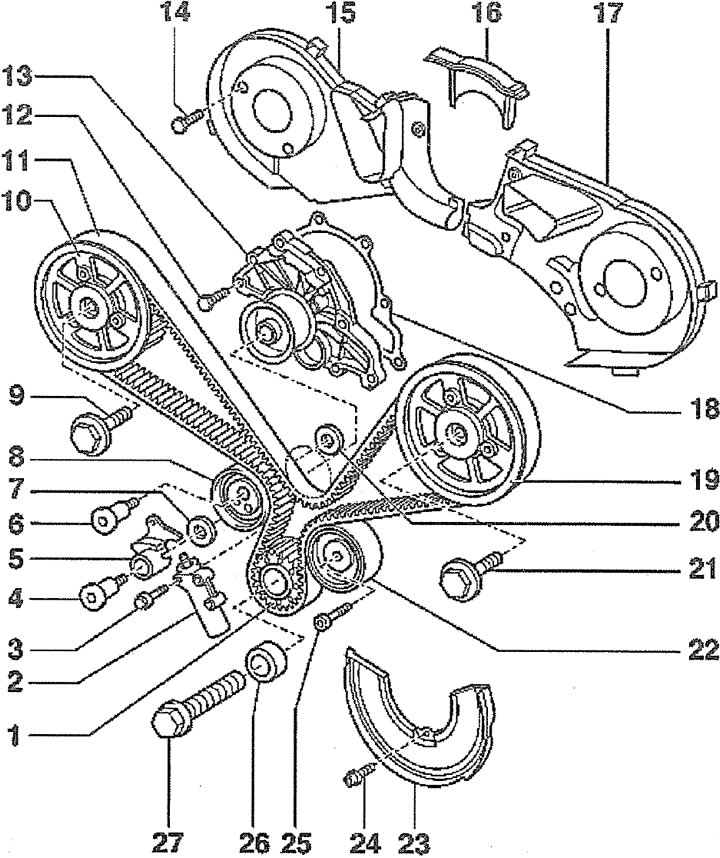

2.0. Прывад газаразмеркавальнага механізму:
1 - вядучая шасцярня газаразмеркавальнага механізму на каленчатым вале
2 - нацягвальнік зубчастага рамяня
3 - ніт мацавання нацягвальніка. Момант зацяжкі - 10 Нм
4 - ніт. Момант зацяжкі - 42 Нм
5 - рычаг нацягвальніка зубчастага рамяня
6 - цэнтральны ніт мацавання нацяжнога роліка. Момант зацяжкі - 42 Нм
7 - шайба рычага нацягвальніка
8 - нацяжны ролік
9 - цэнтральны ніт мацавання шасцярні размеркавальнага вала впускных клапанаў на правай галоўцы блока цыліндраў. Момант зацяжкі - 75 Нм
10 - шасцярня размеркавальнага вала впускных клапанаў на правай галоўцы блока цыліндраў
11 - зубчасты рамень прывада газаразмеркавальнага механізму
12 - ніт мацавання вадзяной помпы. Момант зацяжкі - 10 Нм
13 - вадзяная помпа
14 - ніт мацавання задняга вечка прывада газаразмеркавальнага механізму. Момант зацяжкі - 10 Нм
15 - правая частка задняга вечка прывада газаразмеркавальнага механізму
16 - сярэдняя частка задняга вечка прывада газаразмеркавальнага механізму
17 - левая частка задняга вечка прывада газаразмеркавальнага механізму
18 - ушчыльняльная пракладка вадзяной помпы
19 - шасцярня размеркавальнага вала впускных клапанаў на левай галоўцы блока цыліндраў
20 - шайба нацяжнога роліка
21 - цэнтральны ніт мацавання шасцярні размеркавальнага вала впускных клапанаў на левай галоўцы блока цыліндраў. Момант зацяжкі -75 Нм
22 - накіроўвалы ролік
23 - ніжняя частка ахоўнага вечка прывада газаразмеркавальнага механізму
24 - ніт мацавання ніжняй часткі ахоўнага вечка прывада газаразмеркавальнага механізму. Момант зацяжкі - 10 Нм
25 - ніт мацавання накіроўвалага роліка. Момант зацяжкі - 45 Нм
26 - распорная ўтулка
27 - цэнтральны ніт мацавання вядучай шасцярні газаразмеркавальнага механізму на каленчатым вале. Момант зацяжкі: 1-шы праход - зацягніце ніт з высілкам 200 Нм; Другі праход - дакруціце ніт на 180 °
