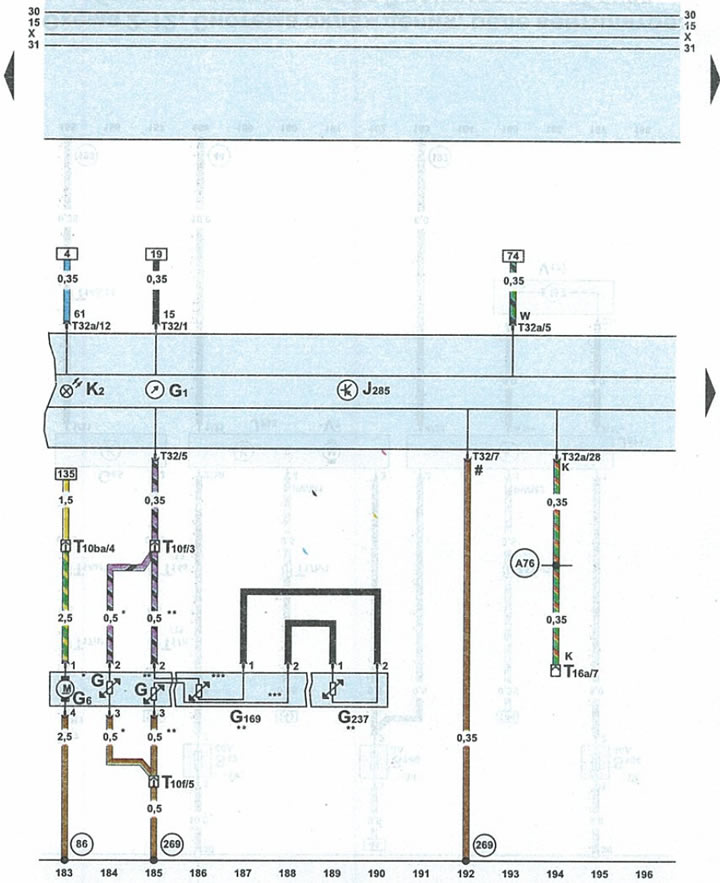

Схема 2-14. Шчыток прыбораў, паліўная помпа, паказальнік запасу паліва
| G | датчык паказальніка запасу паліва |
| G1 | паказальнік запасу паліва |
| G6 | паліўная помпа |
| G169 | датчык 2 паказальніка запасу паліва |
| G237 | датчык 3 паказальніка запасу паліва |
| J285 | мікрапрацэсар шчытка прыбораў |
| К2 | сігнальная лямпачка зарадкі акумулятара |
| T10f | 10-кантактны штэкер карычневага колеру на левай частцы пярэдняй стойкі |
| Т10ba | 10-кантактны штэкер сіняга колеру на левай частцы перадпакоя стойкі |
| Т16а | 16-кантактны штэкер дыягнастычнага раздыма |
| Т32 | 32-кантактны штэкер сіняга колеру на шчытку прыбораў |
| Т32а | 32-кантактны штэкер зялёнага колеру на шчытку прыбораў |
| 86 | провад 1 "масы" (-) у джгуце правадоў задняй часткі маторнага адсека |
| 269 | злучэнне 1 датчыка з "масай" у джгуце правадоў панэлі прыбораў |
| А76 | провадКдыягнастычнагараздымаўжгуце правадоў панэлі прыбораў |
| * | аўтамабілі з прывадам на пярэднія колы |
| ** | паўнапрывадныя аўтамабілі провад у паліўным баку |
| # | кантакт датчыка з "масай" (-) |
