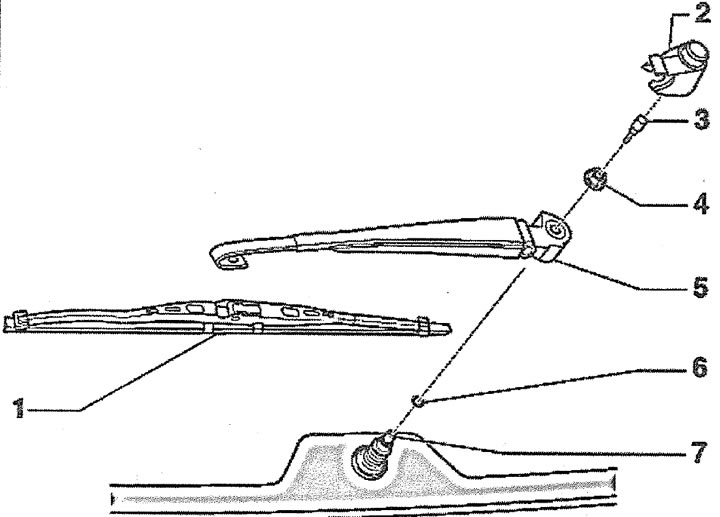

19.0. Кампаненты ачышчальніка задняга шкла:
1 - шчотка
2 - ахоўны каўпачок гайкі мацавання рычага ачышчальніка
3 - жыклер
4 - гайка мацавання рычага ачышчальніка задняга шкла. Момант зацяжкі - 12 Нм
5 - рычаг ачышчальніка задняга шкла
6 - ушчыльняльнае кольца круглага перасеку. Падлягае замене пасля кожнага дэмантажу
7 - вось з трубкай

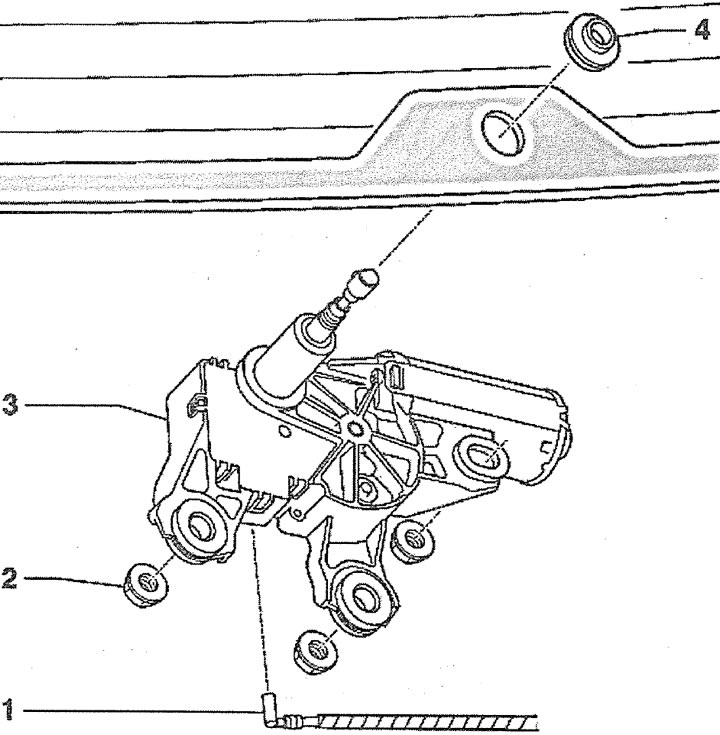

19.0а. Электрарухавік ачышчальніка задняга шкла:
1 - шланг падачы мыйнай вадкасці
2 - гайка мацавання электрарухавіка. Момант зацяжкі - 8 Нм
3 - электрарухавік ачышчальніка задняга шкла
4 - ушчыльняльная пракладка
Зняцце
1. Уключыце запальванне.
2. Уключыце ачышчальнік задняга шкла, а затым выключыце, каб усталяваць яго электрарухавік у зыходнае становішча.
3. Выключыце запальванне.
4. Зніміце ахоўны каўпачок 1 з гайкі мацавання рычага ачышчальніка задняга шкла, акуратна падчапіўшы яго адвёрткай (гл. стрэлкі на ілюстрацыі).

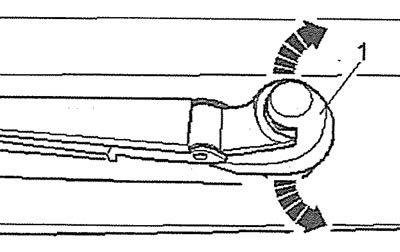

19.4. Зніміце ахоўны каўпачок 1 з гайкі мацавання рычага ачышчальніка задняга шкла, акуратна падчапіўшы яго адвёрткай (гл. стрэлкі)
5. Прыслабце зацяжку гайкі 1 мацавання рычага ачышчальніка задняга шкла (гл. ілюстрацыю).

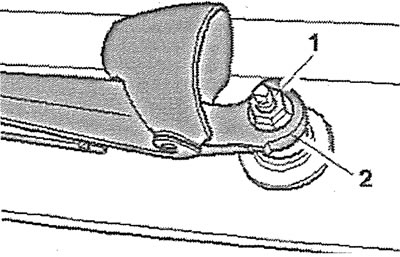

19.5. Прыслабце зацяжку гайкі 1 мацаванні рычага ачышчальніка задняга шкла
6. Прыслабце пасадку рычага 2 шклоачышчальніка на восі (гл. ілюстрацыю 19.5), адкруціце гайку яго мацавання і зніміце рычаг.
7. Зніміце абіўку вечка багажніка.
8. Адлучыце штэкер 2 (гл. ілюстрацыю).

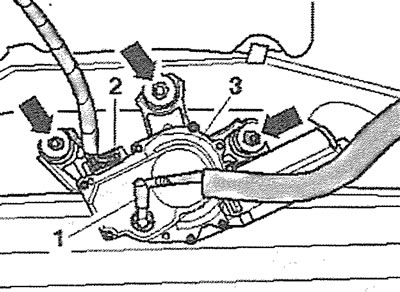

19.8. Адлучыце штэкер 2
9. Адлучыце шланг 1 падачы мыйнай вадкасці (гл. ілюстрацыю 19.8).
10. Адкруціце гайкі (гл. стрэлкі на ілюстрацыі 19.8) і зніміце электрарухавік ачышчальніка задняга шкла.
Усталяванне
Усталёўка электрарухавіка ачышчальніка задняга шкла вырабляецца ў паслядоўнасці, зваротнай зняццю.
