Задні блок ліхтароў, вонкавая частка

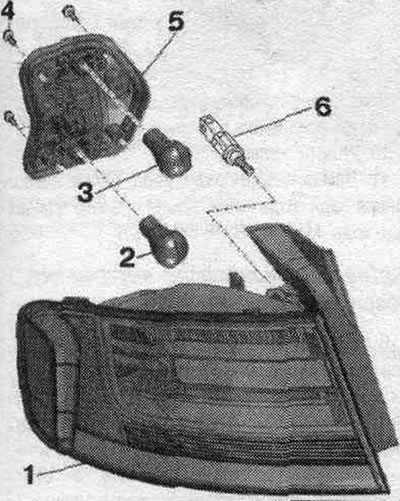

1. Вонкавыя заднія ліхтары: замена святлодыёдаў немагчымая, вонкавая частка задн. блока ліхтароў павінна быць заменена поўнасцю.
2. Лямпа паказальніка павароту: лямпа задн. левага паказальніка павароту "М6", лямпа задн. правага паказальніка павароту "М8"; 12 В, 21 Вт.
3. Лямпа; 12 В, 21 Вт.
4. Болт: 1,7 Нм.
5. Патрон лямпы.
6. Разьбовай палец: 3,5 Нм.
Дэмантаж

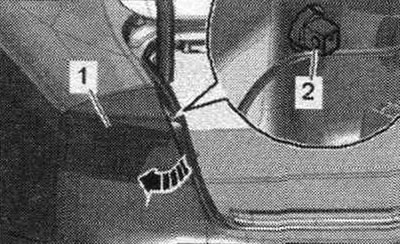

Выключыць запальванне. Устанавіць выключальнік асвятлення ў становішча 0. Адкрыць вечка бакавой ашалёўкі багажніка. Выкруціць разьбовай палец "2". Адхіліць зад. блок ліхтароў "1" вонкі "стрэлка" і пры гэтым выняць стопарны ніт з кузава. Раз'яднаць штэкернае злучэнне.
Мантаж
Ўстаноўка ў зваротным парадку. Самаклейнае ўшчыльненне на корпусе задн. габарытнага ліхтара павінна добра ўшчыльняць. Усталяваць зад. блок ліхтароў на кузаве і ўціснуць стопарны болт у адтуліну. Зацягнуць палец з разьбой "2".
Зняцце і ўстаноўка патрона лямпы

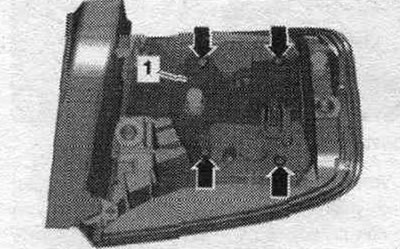

Зняць зад. габарытны ліхтар вонкавы. Выкруціць балты "стрэлкі". Выняць патрон пампы "1" з задн. блока ліхтароў. Выкруціць лямпы з патронаў.
Ўстаноўка ў зваротным парадку. Уставіць новую лямпу ў патрон, пры гэтым не дакранацца голымі рукамі шкляной колбы лямпы. Усталяваць зад. габарытны ліхтар вонкавы.
Замена лямпы задняга бакавога габарытнага агню "М37"/"М38"
Лямпа задн. бок. габарытнага агню ўяўляе сабой святлодыёд і ўсталявана ў вонкавую частку задн. блока ліхтароў. Замена святлодыёдаў немагчымая, вонкавая частка задн. блока ліхтароў павінна быць заменена поўнасцю.
Задні ліхтар унутраны

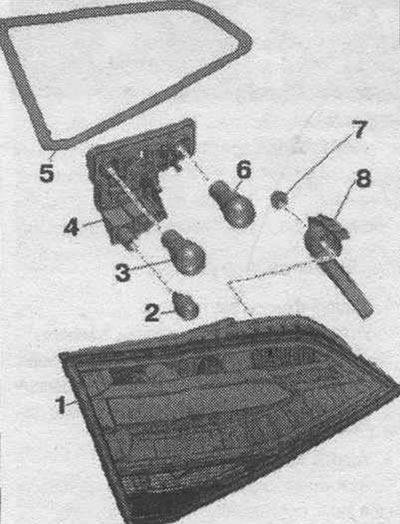

1. Задні ліхтар унутраны.
2. Лямпа ліхтара задн. ходу: лямпа левага ліхтара задн. ходу "М16", лямпа правага ліхтара задн. ходу "М17": 12 У, 16 Вт (W16W).
3. Лямпа задн. ліхтара: лямпа левага задн. габарытнага агню "М4", лямпа правага задн. габарытнага агню "М2"; 12 В, 21 Вт.
4. Патрон лямпы.
5. Ушчыльненне: пры пашкоджанні замяніць.
6. Лямпа для задн. ліхтара і протівотуманнымі ліхтара: лямпа левых габарытнага агню і задн. противотуманного ліхтара "М41", лямпа правых габарытнага агню і задн. супрацьтуманнага ліхтара "М42"; 12 В, 21 Вт.
7. Г айка: 3,5 Нм.
8. Заціскны клямар: для мацавання ліхтара задн. асвятленні да дзвярэй багажніка.
Дэмантаж

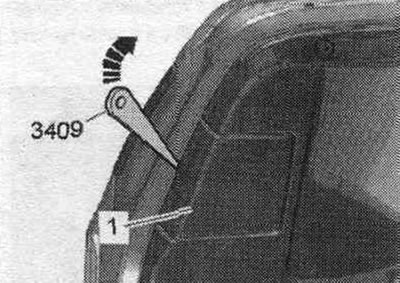

Выключыць запальванне. Усталяваць выключальнік асвятлення ў становішча 0. Падчапіць вечка "1" клінам "3409" "стрэлка".

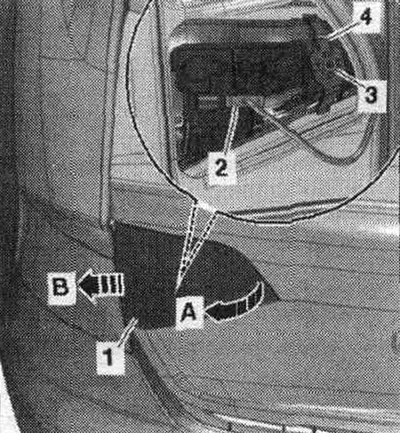

Раз'яднаць штэкернае злучэнне "2". Адкруціць гайку "3" і зняць заціскны клямар "4". Злёгку адвесці ўнутраную частку задняй. блока ліхтароў вонкі "стрэлка А" і зняць "у напрамку стрэлкі У" багажніка.
Мантаж

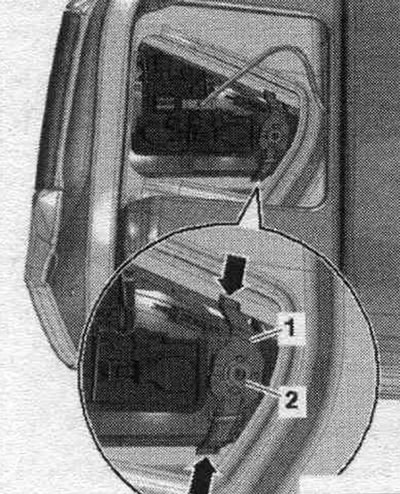

Ўстаноўка ў зваротным парадку. Сачыць за правільнасцю ўстаноўкі пракладкі паміж кузавам і корпусам задн. ліхтара. Усталяваць унутраную секцыю задн. ліхтара на вонкавым краі дзвярэй багажніка. Насунуць заціскны клямар "1" на пальцы з разьбой унутранай часткі задн. блока ліхтароў. Зацягнуць гайку "2". Пры зацягванні гаек заціскны клямар раскліноўваецца на зад. вечку "стрэлкі".
Зняцце і ўстаноўка патрона лямпы
Выключыць запальванне. Усталяваць выключальнік асвятлення ў становішча 0. Падчапіць вечка "1" клінам "3409" "стрэлка".

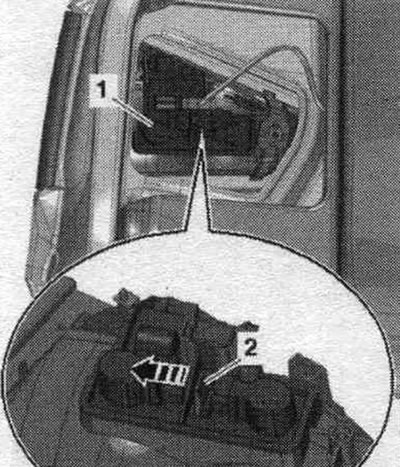

Выняць патрон лямпы "1" з корпуса, для гэтага адціснуць якая фіксуе клямар "2" "у кірунку стрэлкі". Выкруціць лямпу задн. габарытнага агню або задн. супрацьтуманнага ліхтара з патрона. Выняць лямпу ліхтара задн. ходу з патрона.
Ўстаноўка ў зваротным парадку. Уставіць новую лямпу ў патрон, пры гэтым не дакранацца голымі рукамі шкляной колбы лямпы.
