Кампаненты магнітолы
Магнітола chorus: Магнітола з убудаваным CD-npo-гульняком, Аўдыёсістэма: basic, Дысплей Low, Камплект для падлучэння моб. тэлефона.
Магнітола concert: Магнітола з убудаваным CD-прайгравальнікам (mp3). Аўдыёсістэма basic plus, Дысплэй Mid, Камплект для падлучэння моб. тэлефона, счытвальная прылада карт памяці SD. Апцыянальна: Аўдыёсістэмы: Standard / Bang & Olufsen, Падрыхтоўка для ўстаноўкі моб. тэлефона, Лічбавая магнітола "R147" інтэграваная ў concert, Выснова для вонкавых аўдыёкрыніц "R199".
Магнітола symphony: Магнітола з убудаваным CD-чэйнджарам, Аўдыёсістэма basic plus, Дысплэй Mid, Счытвальная прылада карт памяці SD, Камплект для падлучэння моб. тэлефона. Апцыянальна: Аўдыёсістэмы: Standard / Bang & Olufsen, Падрыхтоўка для ўстаноўкі моб. тэлефона, Лічбавая магнітола "R147" інтэграваная ў symphony, Выснова для знешніх аўдыёкрыніц "R199".
Перадача даных іншым сістэмам а/м ажыццяўляецца пры дапамозе шыны CAN Infotainment і дыягнастычнага інтэрфейсу шын даных "J533".

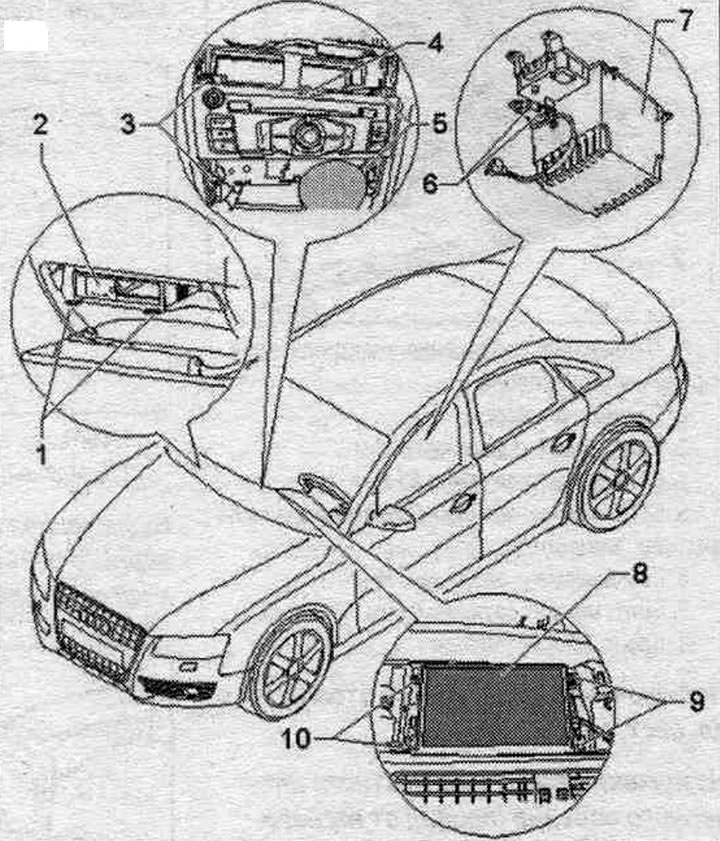

1. Здымнік магнітолы "Т10057".
2. Выснова для знешніх аўдыёкрыніц "R199".
3/5. Ніт: 3 Нм.
4. Магнітола "R".
6. Далучэнне знешніх аўдыёкрыніц "R199" (AUX-ln).
7. Скрыня.
8. Індыкатар б/к органа управл. і індыкацыі, пярэдні "J685".
9/10. Ніт: 2 Нм.
Прылада аўдыёсістэмы, Седан

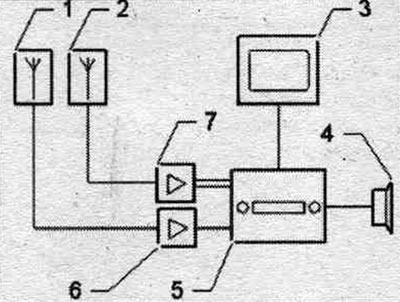

1. Антэна лічбаў, магнітолы "R183" з правага боку задн.шкла.
2. Антэна "R11" усталявана ў заднім шкле.
3. Індыкатар б/к органа управл. і індыкацыі, пярэдні "J685" у зав. панэлі.
4. Акустычныя сістэ.
5. Магнітола "R" у прыборнай панэлі.
6. Антэнны ўзмацняльнік 2 "R111" за правай накладкай стойкі D.
7. Антэнны ўзмацняльнік 3 "R112" за левай накладкай стойкі D.
Прылада аўдыёсістэмы, Avant

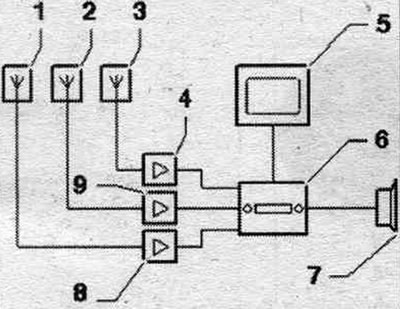

1. Антэна лічбаў, магнітолы "R183" у шкле правай бакавой дзверы.
2. Антэна задн. шкла 1 "R130" усталявана ў заднім шкле.
3. Антэна "R11" усталявана ў шкле левых бакавых дзвярэй.
4. Антэнны ўзмацняльнік 3 "R112" за левай накладкай стойкі З.
5. Індыкатар б/к органа управл. і індыкацыі, пярэдні "J685" у зав. панэлі.
6. Магнітола "R" у прыборнай панэлі.
7. Акустычныя сістэ.
8. Антэнны ўзмацняльнік 2 "R111" за правай накладкай стойкі D.
9. Антэнны ўзмацняльнік "R24" за верхняй накладкай багажніка.
Электрычныя раздымы chorus

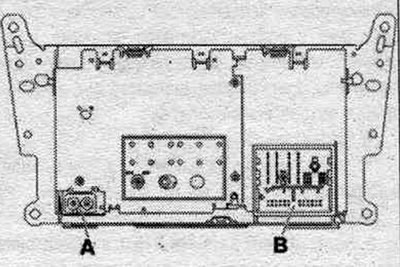

А. Выснова (AM/FM1/FM2)
В. Злучальная калодка з 4 шматкантактнымі раздымамі.
Непаказаныя штэкерныя кантакты не задзейнічаны.

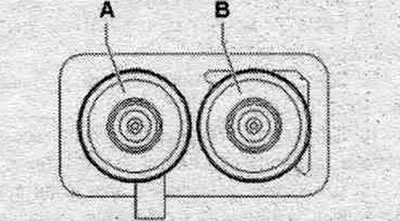

А. Антэнны вывад (AM/FM1/FM2).
Седан
А. Камера 2 (AM/FM1) антэннага ўзмацняльніка 3 "R112" (антэна "R11").
В. Камера 1 (FM2) антэннага ўзмацняльніка 3 "R112" (радыёантэна 2 "R93").
Avant
А. Камера 2 (AM/FM1) антэннага ўзмацняльніка 3 "R112" (антэна "R11").
В. Камера 1 (FM2) антэннага ўзмацняльніка "R24" (радыёантэна 2 "R93").
В. Злучальная калодка з 4 шматкантактнымі раздымамі

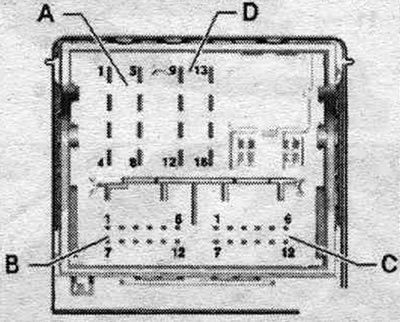

А. Шматкантактны раз'ём, 8-кантактны (Т8к)
1. Задні правы дынамік (+).
2. Пярэдні правы дынамік (+).
3. Пярэдні левы дынамік (+).
4. Задні левы дынамік (+).
5. Задні правы дынамік (-).
6. Пярэдні правы дынамік (-).
7. Пярэдні левы дынамік (-).
8. Задні левы дынамік (-).
В. не задзейнічаны
С. Снагакантактны раз'ём, 12-кантактны (Т12а)
1. Уваход мікрафона (-).
2. NF-Out справа.
3. NF-Out маса.
4. Выхад мікрафона (-).
5. NF-ln злева (-).
6. Нізкачашчынная выснова (-) камплекта для падлучэння моб. тэлефона/приемопередающе-га прылады тэлефона "R36".
7. Уваход мікрафона (+).
8. NF-Out злева.
9. Выхад мікрафона (+).
10. Нізкачашчынная выснова кароткачасовага адключэння мікрафона камплекта для падлучэння моб. тэлефона.
11. NF-ln злева (+).
12. Нізкачашчынная выснова (+) камплекта для падлучэння моб. тэлефона/приемопередающе-га прылады тэлефона "R36".
D. Шматкантактны раз'ём, 8-кантактны (T16I)
9. CAN-Infotainment High.
10. CAN-Infotainment Low.
11. Сілкаванне да прылады індыкацыі зав. б/к індыкацыяй і інфармацыяй "J685".
12. Клема 31.
13. Шына CAN (дысплей) да пярэдняга індыкатара б/к органа управл. і індыкацыі "J685".
14. Шына CAN (дысплей) да пярэдняга індыкатара б/к органа управл. і індыкацыі "J685".
15. Клема 30.
16. Пастаянны плюс (не выкарыстоўваецца).
Раздымы сістэм concert/symphony

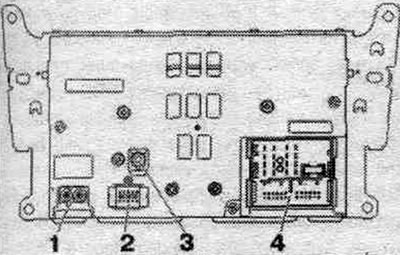

1. Выснова (AM/FM1/FM2).
2. Шматкантактны раз'ём, 10-кантактны (T10v) да пярэдняга індыкатара б/к пан. упраў, і індыкацыі "J685".
3. Выснова (DAB) ад антэннага ўзмацняльніка 2 "R111".
4. Злучальная калодка з 4 шматкантактнымі раздымамі.
1. Антэнны вывад (AM/FM1/FM2)
Седан
А. Камера 2 (AM/FM1) антэннага ўзмацняльніка 3 "R112" (антэна"R11").
В. Камера 1 (FM2) антэннага ўзмацняльніка 3 "R112" (радыёантэна 2 "R93").
Avant
А. Камера 2 (AM/FM1) антэннага ўзмацняльніка 3 "R112" (антэна "R11").
В. Камера 1 (FM2) антэннага ўзмацняльніка "R24" (радыёантэна 2 "R93").
2. Шматкантактны раз'ём, 10-кантактны (T10v)
Усе кантакты злучаны з індыкатарам б/к органа управл. і індыкацыі, пярэднім "J685".

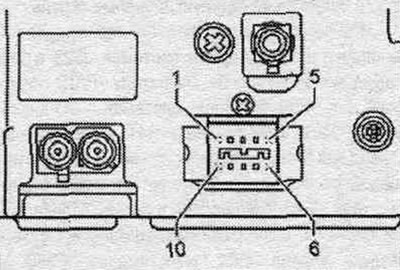

1. Электрасілкаванне.
2. Маса.
3. Не заняты.
4. Дыягн. Дысплей.
5. Кабель дыягностыкі.
6. LVDS out (+).
7. LVDS out (-).
8. LVDS out маса.
9. Дыягн. TO.
10. Дыягн. Т1.

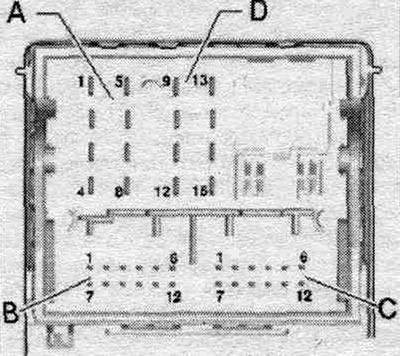

4. Злучальная калодка з 4 шматкантактнымі раздымамі
А. Шматкантактны раз'ём. 8-кантактны (Т8к)
1. Задні правы дынамік (+).
2. Пярэдні правы дынамік (+).
3. Пярэдні левы дынамік (+).
4. Задні левы дынамік (+).
5. Задні правы дынамік (-).
6. Пярэдні правы дынамік (-).
7. Пярэдні левы дынамік (-).
8. Задні левы дынамік (-).
В. Шматкантактны раз'ём, 12-кантактны (T12s)
1. Нізкачашчынны ўваход (левы) ад высновы для вонкавых аўдыёкрыніц "R199".
2. Нізкачашчынны ўваход (маса) ад вываду для знешніх аўдыёкрыніц "R199".
7. Нізкачашчынны ўваход (правы) ад высновы для вонкавых аўдыёкрыніц "R199".
С. Шматкантактны раз'ём, 12-кантактны (Т12а)
1. Уваход мікрафона (-).
2. NF-Out справа.
3. NF-Out маса.
4. Выхад мікрафона (-).
5. NF-ln злева (-).
6. Нізкачашчынная выснова (-) камплекта для падлучэння моб. тэлефона/прыёмаперадавальнай прылады тэлефона "R36".
7. Уваход мікрафона (+).
8. NF-Out злева.
9. Выхад мікрафона (+).
10. Нізкачашчынная выснова кароткачасовага адключэння мікрафона камплекта для падлучэння моб. тэлефона.
11. NF-ln злева (+).
12. Нізкачашчынная выснова (+) камплекта для падлучэння моб. тэлефона/прыёмаперадавальнай прылады тэлефона "R36".
D. Шматкантактны раз'ём, 8-кантактны (T16I)
9. CAN-lnfotainment High.
10. CAN-Infotainment Low.
12. Клема 31.
15. Клема 30.
16. Пастаянны плюс (не выкарыстоўваецца).
Штэкерныя раздымы дысплея
Індыкатар блока кіравання органа кіравання і індыкацыі, пярэдні "J685"
Непаказаныя штэкерныя кантакты не задзейнічаны.
Chorus (T10u)

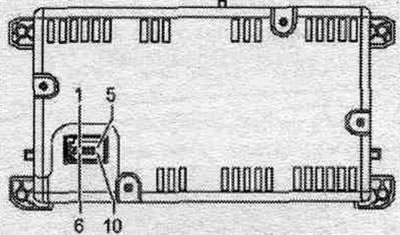

1. Шына CAN (дысплей) ад магнітолы "R".
2. Шына CAN (дысплей) ад магнітолы "R".
3. Раз'ём харчавання магнітолы "R".
4. Клема 31.
Concert/symphony (T10w)
Усе кантакты злучаны з магнітолай "R".

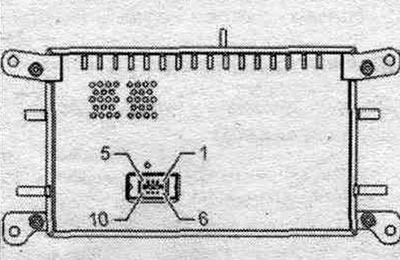

1. Электрасілкаванне.
2. Маса.
3. Не заняты.
4. Дыягн. Дысплей.
5. Кабель дыягностыкі.
6. LVDS out (+).
7. LVDS out (-).
8. LVDS маса.
9. Дыягн. TO.
10. Дыягн. Т1.
