Агульная інфармацыя і ўказанні (з каляндарнага тыдня 45/08)
З календ, тыдня 45/08 усталёўваецца ўдасканаленая версія выкарыстоўванага мультымедыйнага інтэрфейсу. Функцыі б/к, тэлефона, маб. тэлефона, раздыма для падлучэння вонкавых аўдыёкрыніц, дыскавода CD і DVD, навіг. сіст. (з жорсткім дыскам) і сіст. маўленчага дыялогу аб'яднаны ў адным прыборы, б/к электронікай камунікацый 1 "J794". Звонку па шыне MOST падлучаюцца магнітола "R" CD-чэйнджэр "R41"/ТБ-цюнэр "R78" і б/к лічбаў, аўдыёсістэмы "J525". Базавыя аўдыёсістэмы кіруюцца непасрэдна з магнітолы "R". Лічбавая магнітола "R147" (DAB) апцыянальна інтэгруюцца ў магнітолу "R".
ММI мінімальнае абсталяванне: Б/к электронікай камунікацый 1 "J794" у зав. панэлі ўключае ў сябе CD-плэер/счытвальная прылада карт памяці SD, Модуль кіраваны. сіст. мультымедыя "Е380" у цэнтр, кансолі, Індыкатар б/к органа управл. і індыкацыі, пярэдні "J685" у цэнтры зав. панэлі, CD-чэйнджар "R41"/апцыянальна выснова для вонкавых аўдыёкрыніц "R199" (інтэрфейс) у зав. скрыні, Выснова для знешніх аўдыёкрыніц "R199" (раз'ём AUX-ln) у рэчавым адсеку цэнтр, кансолі, Б/к лічбаў, аўдыёсістэмы "J525" ззаду злева ў багаж, адсеку, Аўдыёсістэмы: basic/basic plus / Standard / Bang & Olufsen, Магнітола "R" у багажніку ззаду злева, апцыянальна: падрыхтоўка для моб. тэлефона, апцыянальна шматфункцыянальнае руль.
MMI максімальнай камплектацыі: Б/к электронікай камунікацый 1 "J794" у зав. панэлі ўключае ў сябе СА-плэер/ОУО-плэй-ep/Bluetooth/галасавое кіраванне/счытвальная прылада карт памяці SD, Унутраная памяць на цвёрдым дыску (HD) для захоўвання навігацыйных дадзеных і МРЗ-файлаў. Модуль упраў. сіст. мультымедыя "Е380" у цэнтр, кансолі, Індыкатар б/к органа управл. і індыкацыі, пярэдні "J685" у цэнтры зав. панэлі, CD-чэйнджар "R41"/апцыянальна выснова для вонкавых аўдыёкрыніц "R199" (інтэрфейс) у зав. скрыні, Выснова для знешніх аўдыёкрыніц "R199" (раз'ём AUX-ln) у рэчавым адсеку цэнтр, кансолі, Б/к лічбаў, аўдыёсістэмы "J525" ззаду злева ў багаж, адсеку, Аўдыёсістэма: Standard/Bang & Olufsen, Магнітола "R" у багажніку ззаду злева, TV-цюнэр "R78" у багаж, адсеку ззаду злева,. тэлефона, апцыянальна шматфункцыянальнае руль, WLAN (з 2013 мод. гады). Абмен дадзенымі паміж сістэмамі MMI ажыццяўляецца па шыне MOST-BUS. Злучэнне з іншымі шынамі дадзеных ажыццяўляецца праз дыягноз. інтэрфейс шыны дадзеных "J533". Пошук невыпр. праводзіцца ў рэжыме Кіраваны пошук невыпраў..

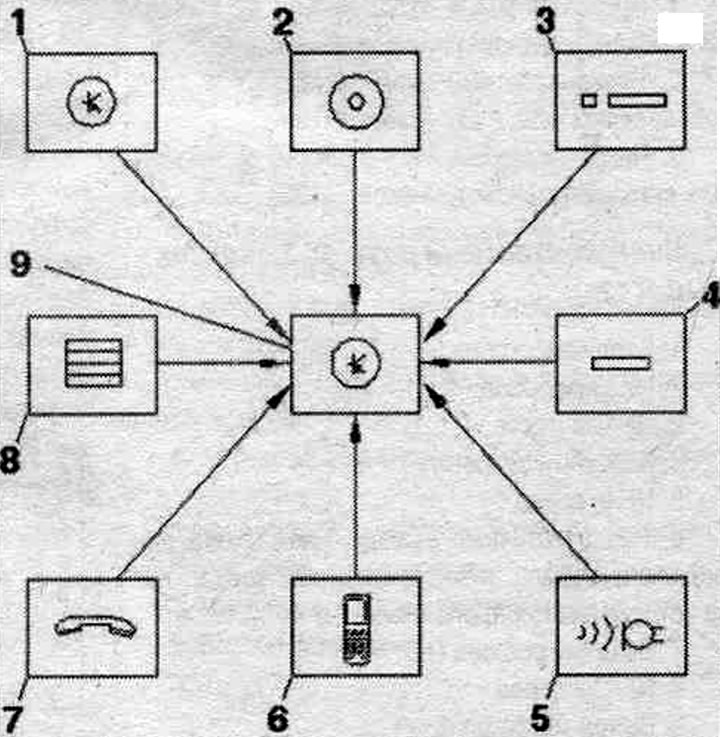

Кампаненты блока кіравання электронікай камунікацый 1 "J794"
Б/к электронікай камунікацый 1 "J794" – гэта MMI 3-га пакалення. У камплектацыю б/к электронікай камунікацый 1 "J794" уваходзяць наступныя блокі кір.. якія ўваходзяць у 2-е пакаленне:
1. Б/к зав. пан. упраў., індыкацыі і выдачы інфармацыі "J523".
2. CD-прайгравальнік "R89".
3. Б/к навіг. сіст. з CD-прывадам "J401".
4. Счытвальная прылада для тэлефонных карт "R115"/счытвальная прылада SD-карт памяці.
5. Б/к сіст. уводу галасавых каманд "J507".
6. Прыёма-перадавальная прылада тэлефона "R36" (убудаваны аўтатэлефон з інтэрфейсам Bluetooth).
7. Прымаперадаючая прылада для тэлефона "R36" (падрыхтоўка для ўстаноўкі моб. тэлефона).
8. Унутраная памяць на цвёрдым дыску (HD).
9. Б/к электронікай камунікацый 1 "J794".

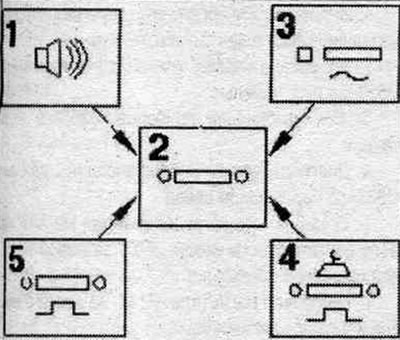

Кампаненты магнітолы "R"
У камплектацыю магнітолы "R" уваходзяць наступныя блокі управл., якія ўваходзяць у 2-е пакаленне.
1. Б/к лічбаў, аўдыёсістэмы "J525".
2. Магнітола "R".
3. Магнітола "R" (AM/FM-цюнэр).
4. Спадарожнікавае радыё "R146" (толькі для ЗША).
5. Лічбавая магнітола "R147" (толькі для Еўропы).

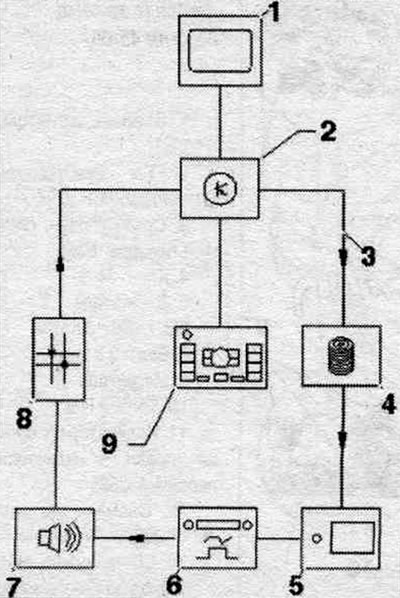

Кампаненты шыны MOST
1. Індыкатар б/к органа управл. і індыкацыі, пярэдні "J685".
2. Б/к электронікай камунікацый 1 "J794".
3. Шына MOST.
4. CD-чэйнджар "R41".
5. ТБ-цюнэр "R78".
6. Магнітола "R".
7. Б/к лічбаў, аўдыёсістэмы "J525".
8. Дыягнастычны інтэрфейс шыны даных "J533".
9. Орган упраў. сіст. мультымедыя "Е380".
Указанні па шыне MOST
Нараўне з CAN-BUS выкарыстоўваецца аптычная шына дадзеных MOST-BUS. У якасці злучальнага кабеля выкарыстоўваецца святлавод. Для абароны святлаводы пракладзены ў гафрыраваных трубках. Па магчымасці замяняць святлаводы ў камплекце. Сачыць за тым, каб кантавыя паверхні штэкерных злучэнняў не былі забруджаныя. Пры адлучэнні раздымаў апранаць на іх ахоўныя каўпачкі "VAS 6223/9".
Пры кладцы святлаводаў выконваць мінімальны радыус выгібу ў 25 мм. Не сціскаць і не перагінаць святлавод.
