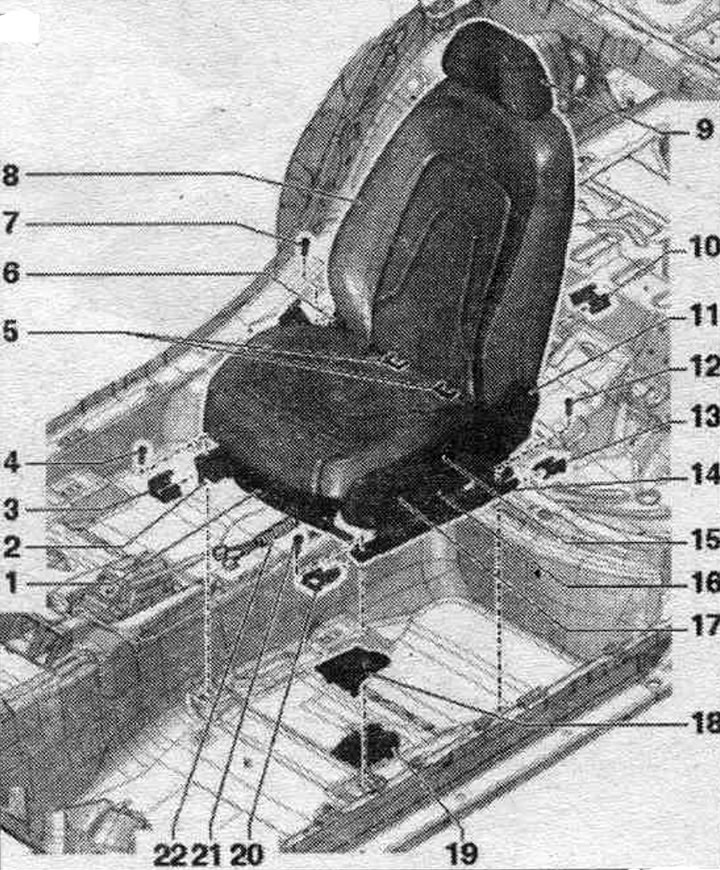

Стандартнае зав. сядзенне (ручное рэгуляванне)
1. Рэчавы адсек.
2. Рэгулёўка падоўжнага становішча сядзення.
3. Накладка накіроўвалай правага зав. сядзенні.
4. Болт: 50 Нм.
5. Мацаванне дзіцячага сядзення ISOFIX: толькі для сядзення зав. пасаж.
6. Накладка з боку тунэля.
7. Болт: 50 Нм.
8. Стандартнае зав. сядзенне (ручное рэгуляванне).
9. Падгалоўнік: ручное рэгуляванне.
10. Накладка накіроўвалай задн. правага сядзення.
11. Махавічок peг. кута нахілу спінкі сядзення.
12. Болт: 50 Нм.
13. Накладка накіроўвалай сядзення ззаду злева.
14. Ніжні каркас паглыблення: аддзяленне ніжняй рамы падставы сядзення з рэгуляваннем падоўжнага становішча ад верхняй рамы падставы сядзення (падстава сядзення) не прадугледжана ў адносінах да стандартнага зав. сядзенні (ручны peг).
15. Рэгуляванне сядзення па вышыні.
16. Накладка з боку парога.
17. Пераключальнік peг. становішчы паяснічнага падпору вод. сядзенні "Е176": бок зав. пасаж.: перамыкач peг. палажэнні паяснічнага подпора сядзенні зав. пасаж. "Е177".
18. Вечка модуля злучэнняў.
19. Штэкерная калодка.
20. Накладка накіроўвалай сядзенні наперадзе злева.
21. Болт: 50 Нм.
22. Гафрыраваная труба: для модульнай праводкі.
Зняцце

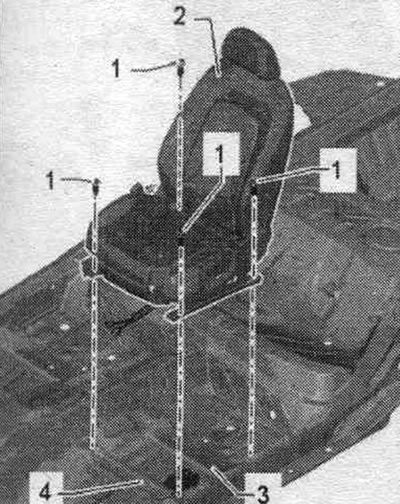

Уключыць запальванне. Адлучыць кабель масы АКБ пры ўключаным запальванні. Зняць фурнітуру зав. рамяня бяспекі. Перамясціць падгалоўнік у крайняе ніжняе фіксаванае становішча. З дапамогай ручкі peг. падоўжнага становішча перамясціць сядзенне "2" у крайняе задняе верхняе становішча. Раз'яднаць штэкерныя злучэнні ад модуля злучэнняў у падлозе. Падлучыць перахаднік Airbag "VAS 6281". Выкруціць балты "1" (2 штукі) наперадзе на кансолі "4". З дапамогай ручкі peг. падоўжнага становішча зрушыць сядзенне "2" у крайняе зав. становішча. Выкруціць балты "1" (2 штукі) ззаду на кансолі "3". З дапамогай 2 механіка атрымаць сядзенне "2" з а/м.
Мантаж
Ўстаноўка ў зваротным парадку. Зняць перахаднік Airbag "VAS 6281" толькі пасля ўстаноўкі сядзення. Улічыць, што штэкерныя злучэнні трэба ўстаўляць да ўпора са чутнай фіксацыяй. Уставіць штэкеры ў раздымы модуля злучэнняў у дно а/м.
УВАГА! Падлучэнне АКБ выконваць толькі пры ўключаным запальванні. Пры неналежным рамонце піратэхнічных дэталяў (напрыклад, падушак бяспекі, нацягвальнікаў) пасля падлучэння АКБ можа адбыцца іх ненаўмыснае спрацоўванне.
Адлучэнне і злучэнне штэкерных злучэнняў
Штэкерная калодка знаходзіцца на дно пад пярэдняй часткай сядзення.
Раз'яднаць штэкерныя злучэнні

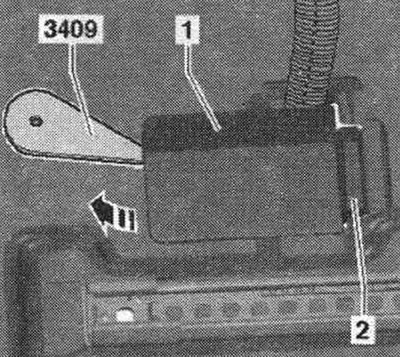

Перамясціць падгалоўнік у крайняе ніжняе фіксаванае становішча. Падняць сядзенне ў задняе, верхняе становішча. Уключыць запальванне. Адлучыць кабель масы АКБ пры ўключаным запальванні. Разблакаваць абліцоўванне "1" клінам для дэмантажу "3409" спераду і зняць абліцоўванне ў "кірунку стрэлкі" з модуля злучэнняў "2".

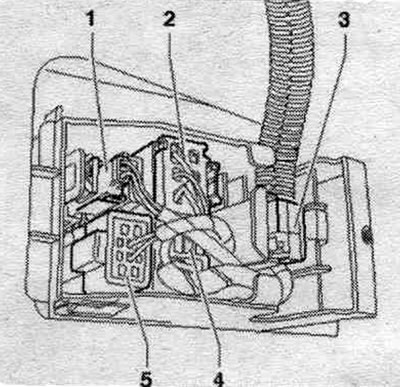

Зняць трымальнік правадоў "3" па кірунку ўверх з модуля злучэнняў. Колькасць штэкерных злучэнняў можа вар'іравацца ў залежнасці ад камплектацыі. У апісанні прадстаўлены варыянт пры максімальнай камплектацыі. Адлучыць штэкер бакавой Airbag "1". Насадзіць на штэкер бакавы Airbag зав. сядзенні перахаднік Airbag "VAS 6281". Варыянт камплектацыі з сістэмай падагрэву сядзенняў: адлучыць штэкер сістэ. падагрэву сядзенняў "2". Варыянт камплектацыі з электрорегулировкой сядзенні: адлучыць штэкер электрасілкавання per. сядзенні "4". Адлучыць штэкер замка рамяня бясоп. "5".

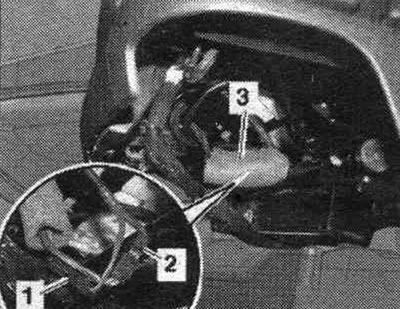

А/м з прайгравальнікам DVD: Зрушыць у бок утулку "3". Раз'яднаць штэкерныя злучэнні "1" і "2" і вызваліць звязку праводкі.
Падлучэнне штэкерных злучэнняў
Падлучэнне штэкерных злучэнняў адбываецца ў зваротнай паслядоў., пры гэтым неабходна выконваць наступнае. Падлучыць кабель масы АКБ пры ўключаным запальванні. Калі кантрольная лямпа Airbag "К75" пасля ўсталёўкі сігналізуе аб наяўнасці няспраўнасці, апытаць памяць няспраўнасцяў, ачысціць яе і ізноў правесці апытанне.

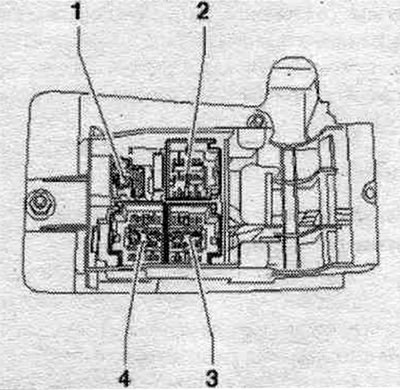

Штэкерныя злучэнні штэкернай калодкі
1. Бакавая Airbag.
2. Абаграванне сядзення.
3. Электрасілкаванне механізму per. становішчы сядзення.
4. Замак рамяня.
Зняцце і ўстаноўка накладак накіроўвалых сядзенні

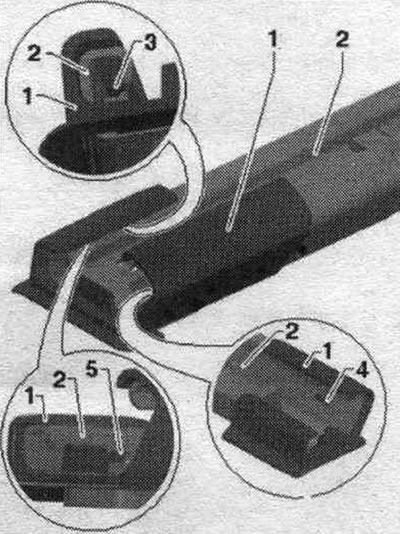

Зняць зав. сядзенне. Разблакаваць фіксавальныя выступы "3, 4, 5" абліцоўванні з накіроўвалай сядзенні "2". Зняць накладку "1" па магчымасці раўналежна накіроўвалай сядзенні па кірунку наперад.
Мантаж
Ўстаноўка ў зваротным парадку. Улічыць, што штэкерныя злучэнні трэба ўстаўляць да ўпора са чутнай фіксацыяй. Падлучыць кабель масы АКБ пры ўключаным запальванні.

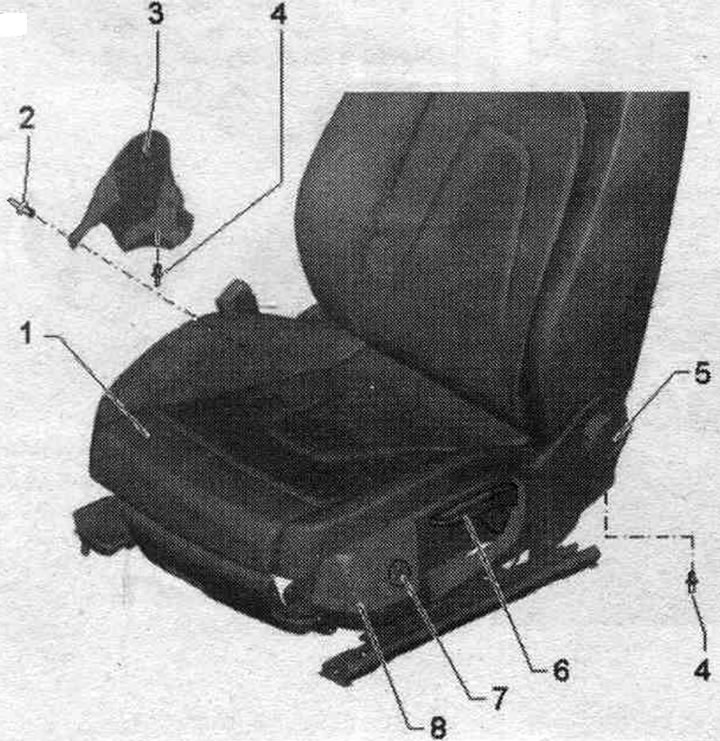

Накладкі з боку парога і з боку тунэля
1. Пярэдняе сядзенне.
2. Выцяжное заклёпванне.
3. Накладка з боку тунэля: можа быць заменена толькі пры знятым сядзенні.
4. Выцяжное заклёпванне.
5. Махавічок peг. кута нахілу спінкі сядзення.
6. Ручка per. вышыні сядзення.
7. Пераключальнік peг. становішчы апоры паясніцы: са боку водзіць.: перамыкач per. становішчы апоры паясніцы вод. сядзенні "Е176", са боку зав. пасаж.: перамыкач per. палажэнні апоры паясніцы сядзенні зав. пасаж. "Е177".
8. Накладка з боку парога: можа быць заменена без зняцця сядзення.
Рэгуляванне сядзення па вышыні і ручка peг. сядзенні па вышыні

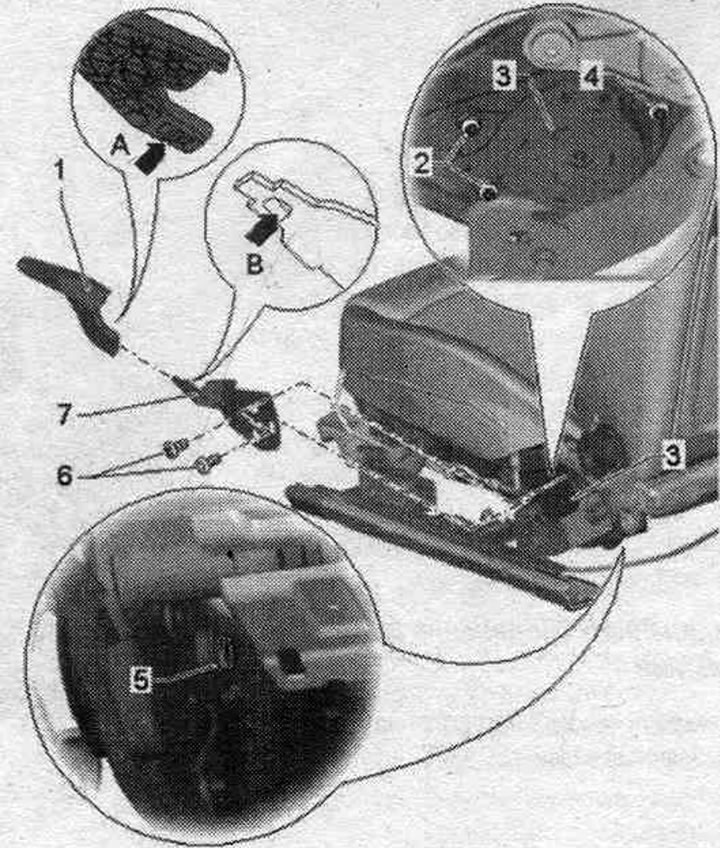

1. Ручка peг. вышыні сядзення: з накладкай "А" для фіксацыі з выступам "У" рычага "паз. 7".
2. Ніты: 2 шт.; улічваць розную даўжыню ніта "паз. 4"; 6,5 Нм.
3. Рэгуляванне сядзення па вышыні.
4. Болт: улічваць розную даўжыню нітаў "паз. 2"; 10 Нм.
5. Стопарная шайба: замяняць пасля кожнага зняцця.
6. Ніты: 2 шт.; 8 Нм.
7. Рычаг: для ручкі peг. вышыні сядзення; з выступам "У" для фіксацыі ручкі per. сядзенні па вышыні "паз. 1".

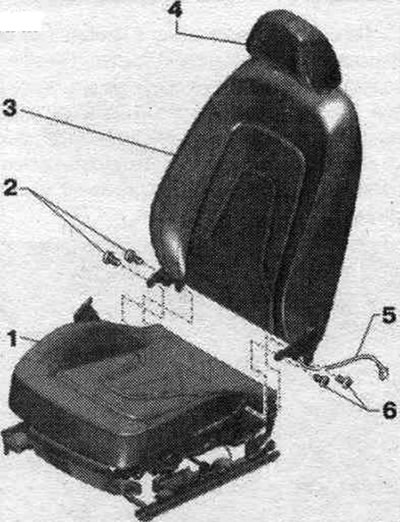

Спінка зав. сядзенні
1. Падстава сядзення.
2. Ніты: самакантравальны; замяняць пасля кожнага зняцця; разьбовыя адтуліны для нітаў варта чысціць, напрыклад, з дапамогай метчыка; 33 Нм.
3. Спінка.
4. Падгалоўнік.
5. Звязак правадоў: працягнуты ад бакавой Airbag да модуля злучэнняў; у залежнасці ад варыянту камплектацыі ў наяўнасці могуць быць і іншыя джгуты правадоў, напрыклад, сістэ. падагрэву сядзенняў, паяснічнага подпора.
6. Ніты: самакантравальны; замяніць; 33 Нм.

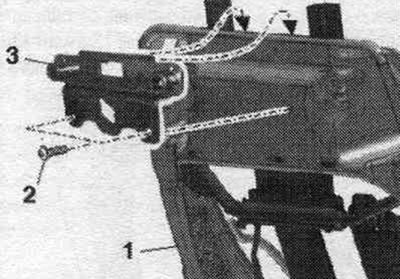

Момант зацяжкі крапежнай пласціны для DVD-прайгравальніка
Зацягнуць балты "2" крапежнай пласціны момантам 6 Нм.

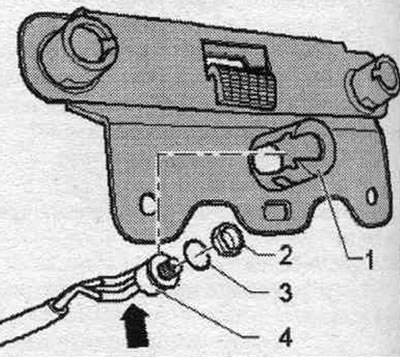

Момант зацяжкі апорнай утулкі для DVD-прайгравальніка
Зацягнуць гайку "2" момантам 0,4 Нм.

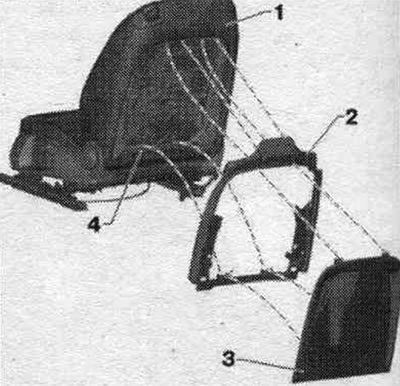

Якая складаецца з 2 частак накладка спінкі сядзення і накладка рамы спінкі сядзення
Указанне: Якая складаецца з 2 частак накладка спінкі сядзення складаецца з здымнай накладкі спінкі сядзення і накладкі рамы спінкі сядзення. Агляд мантажу прыведзены для стандартнага зав. сядзенні. Абліцоўванне спінкі і накладка рамы спінкі іншых варыянтаў сядзенняў аналагічныя.
1. Пярэдняе сядзенне.
2. Накладка рамы спінкі сядзення.
3. Накладка спінкі.
4. Рама спінкі.

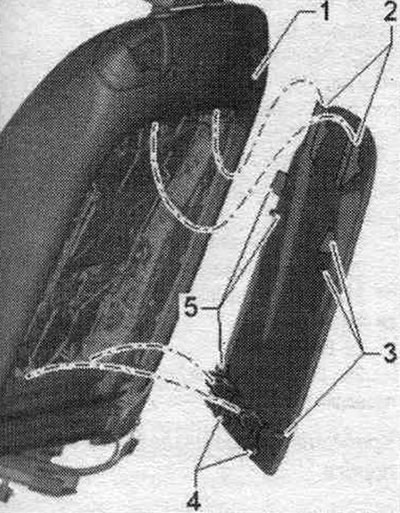

Агляд кропак мацавання накладкі спінкі сядзення
1. Спінка, зав. сядзенне.
2. Верхні кручок (2 штукі).
3. Фіксуючыя выступы з левага боку (3 штукі).
4. Ніжні кручок (2 штукі).
5. Фіксуючыя выступы з правага боку (3 штукі).
Зняцце
Зняцце і ўстаноўка могуць праводзіцца на ўстаноўленым сядзенні.

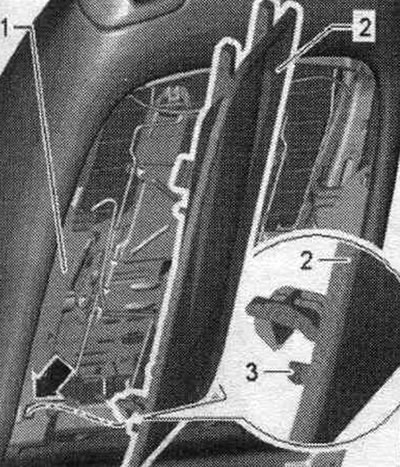

Вывесці бакавыя ніжнія гаплікі "3" (2 штукі) абліцоўванні спінкі "2" з накладкі рамы спінкі "1".

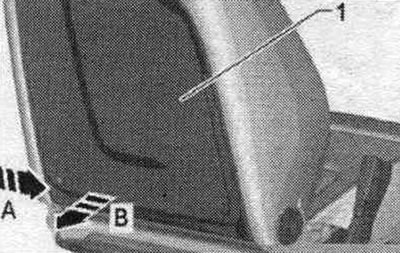

Для гэтага ссунуць накладку спінкі сядзення "1" у "кірунку стрэлкі А" да цэнтра сядзення. Затым зняць накладку спінкі сядзення ў "кірунку стрэлкі Ў" па кірунку ўніз. Выканаць усе працы з іншага боку аналагічна.

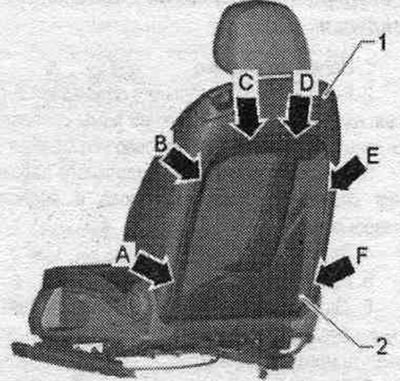

Аддзяліць абліцоўванне спінкі "2" узбоч -стрэлкі А, У, Е, F-.

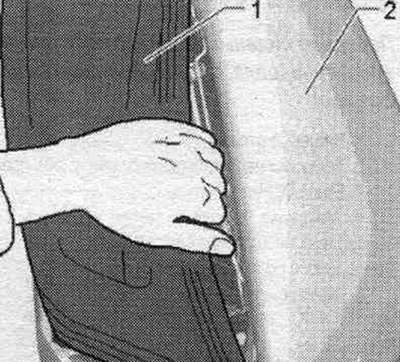

Узяцца для гэтага за накладку спінкі сядзення "1" ззаду і зняць яе ўзбоч справа са спінкі "2". З накладкай "1" спінкі сядзення на процілеглым боку паступіць аналагічна. Адмацаваць бакавыя якія фіксуюць выступы "3" ці "5".

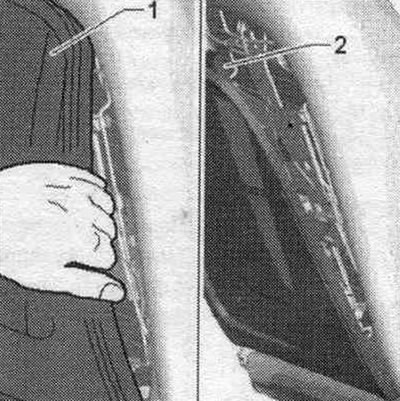

Яшчэ больш зняць абліцоўванне спінкі сядзення "1" і адхіліць, каб верхнія гаплікі "2" выйшлі з рамы спінкі сядзення. Адхіліць накладку спінкі сядзення "1" злёгку таму.

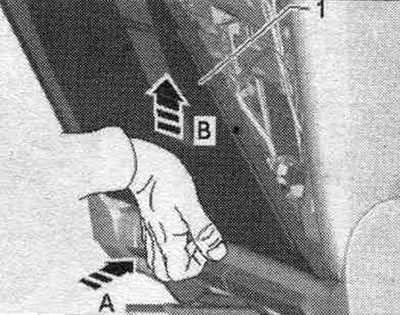

Для гэтага ссунуць накладку спінкі сядзення "1" у "кірунку стрэлкі А". Прыпадняць накладку спінкі сядзення ў "кірунку стрэлкі Ў" і зняць з рамы спінкі сядзення.
Мантаж

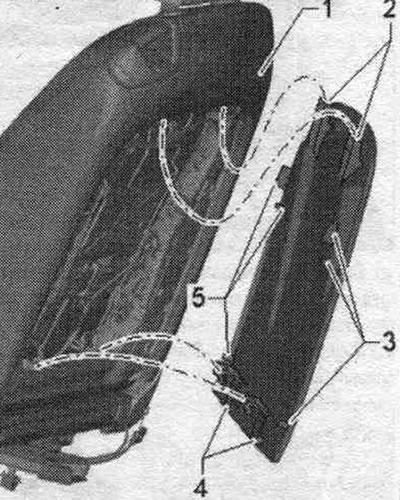

Ўстаноўка ў зваротным парадку. Спачатку ўставіць верхнія гаплікі "2" пад верхні папярочны кажух рамы спінкі сядзення. Адхіліць накладку спінкі сядзення ўніз і замацаваць бакавыя якія фіксуюць выступы "3" і "5", а таксама ніжнія гаплікі "4". Сачыць за тым, каб бакавыя выступы "3" і "5" былі правільна замацаваны на накладцы рамы спінкі сядзення, а ніжнія гаплікі "4" правільна насунуты на чаравікі накладкі рамы спінкі сядзення.

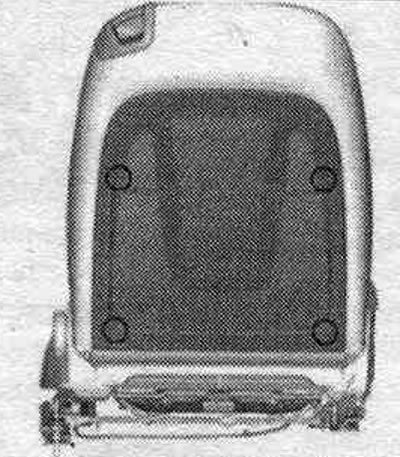

Моцна прыціснуць абліцоўванне спінкі сядзення ў месцах, пазначаных кружкамі, да спінкі сядзення. Пераканацца, што абліцоўванне спінкі правільна зафіксавана. Абліцоўванне спінкі сядзення ў ніжняй частцы не павінна здымацца.
Зняцце і ўстаноўка накладкі рамы спінкі

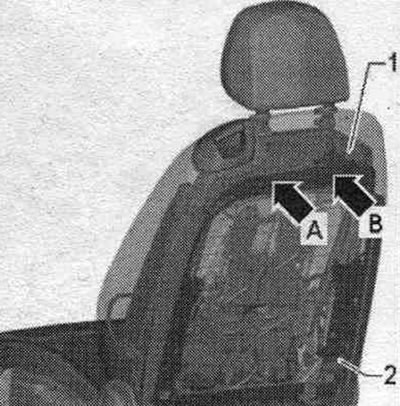

Зняць накладку спінкі. Зняць абіўку спінкі настолькі, каб было відаць па 2 фіксуючых выступу "стрэлка А" і "стрэлка Ў" накладкі рамы спінкі сядзення "2" ззаду.

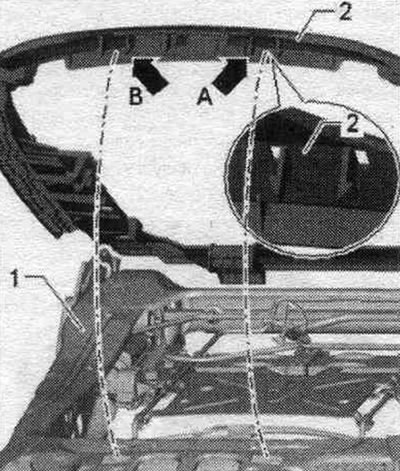

Аддзяліць якія фіксуюць выступы "стрэлка А" і "стрэлка Ў" накладкі рамы спінкі сядзення "2" ад рамы спінкі сядзення "1".

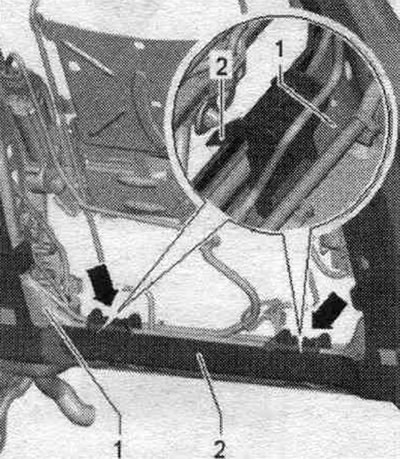

Зняць накладку рамы спінкі "2" па кірунку ўверх з рамы спінкі сядзення "1". Адмацаваць пры гэтым ніжнія чаравікі стрэлкі (2 штукі) рамы спінкі сядзення. Зняць накладку з рамы спінкі сядзення.
Ўстаноўка ў зваротным парадку.
Рэгуляванні падоўжнага становішча сядзення

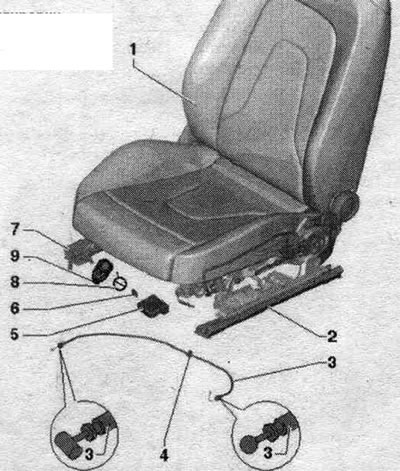

1. Пярэдняе сядзенне.
2. Рэгуляванне падоўжнага становішча сядзення: уваходзіць у камплект ніжняй рамы падставы сядзення; не замяняецца асобна.
3. Трос у абалонцы peг. падоўжнага становішча сядзенні: рэгуляванне троса ў абалонцы немагчымая.
4. Заціск або сцяжка.
5. Ручка: для падоўжнай peг. сядзенні.
6. Заціск: замяняць пасля кожнага зняцця ручкі per. падоўжнага становішча сядзенні, улічваць мант. становішча.
7. Рычаг: для падоўжнай peг. сядзенні.
8. Спружына рычага для замацавання троса да сістэма падоўжнага per. сядзенні; розныя вузлы на баку водзіць, і зав. пасаж.
9. Рычаг падлучэння троса сістэ. per. падоўжнага становішча сядзенні; адна і тая ж дэталь для сядзення водзіць, і зав. пасаж.
