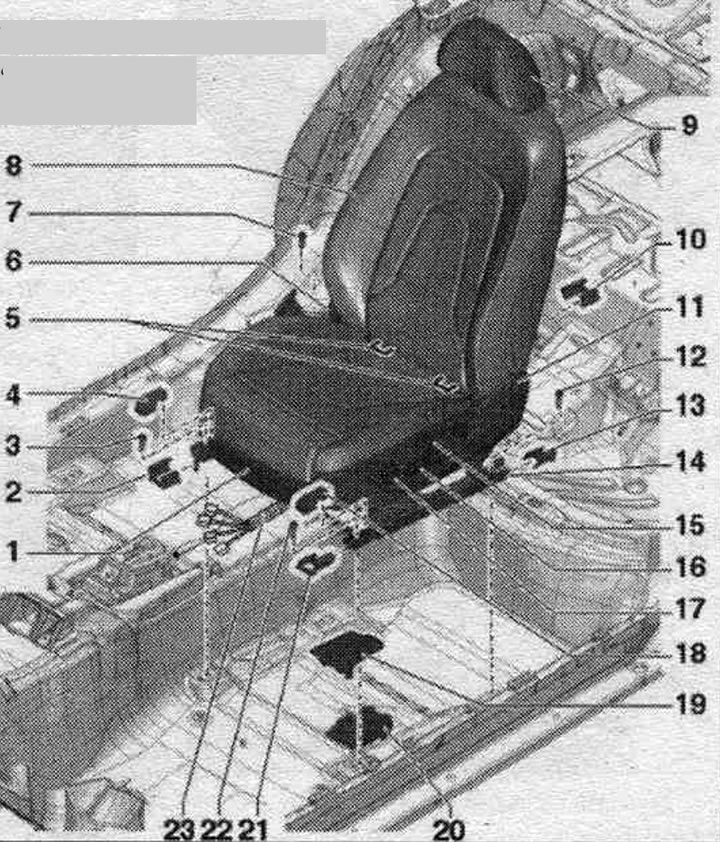

Перадпакоі сядзенні - стандартныя (электрарэгуляванне, з функцыяй памяці або без яе)
1. Рэчавы адсек.
2. Заглушка накіроўвалай сядзення: зав. правоў.
3. Болт: 50 Нм.
4. Накладка хадавога вінта: замацавана на хадавым вінце per. падоўжнага становішча сядзення.
5. Мацаванне дзіцячага сядзення ISOFIX: толькі для сядзення зав. пасаж.
6. Накладка з боку тунэля.
7. Болт: 50 Нм.
8. Стандартнае зав. сядзенне (электрарэгуляванне).
9. Падгалоўнік: электрорегулировка.
10. Заглушка накіроўвалай сядзенні: справа ззаду.
11. Накладка з боку парога.
12. Болт: 50 Нм.
13. Заглушка накіроўвалай сядзенні: злева ззаду.
14. Ніжні каркас паглыблення.
15. Рычаг: для peг. становішчы спінкі сядзення і падгалоўніка.
16. Рычаг: для peг. сядзенні ў падоўжным кірунку, па вышыні і куту нахілу.
17. Пераключальнік peг. становішчы паяснічнага падпору вод. сядзенні "Е176": бок зав. пасаж.: перамыкач per. палажэнні паяснічнага подпора сядзенні зав. пасаж. "Е177".
18. Накладка хадавога вінта: замацавана на хадавым вінце peг. падоўжнага становішча сядзення.
19. Вечка модуля злучэнняў.
20. Штэкерная калодка.
21. Заглушка накіроўвалай сядзення: наперадзе злева.
22. Болт: 50 Нм.
23. Гафрыраваная труба: для модульнай праводкі.
Крапежны клямар накладкі з боку парога

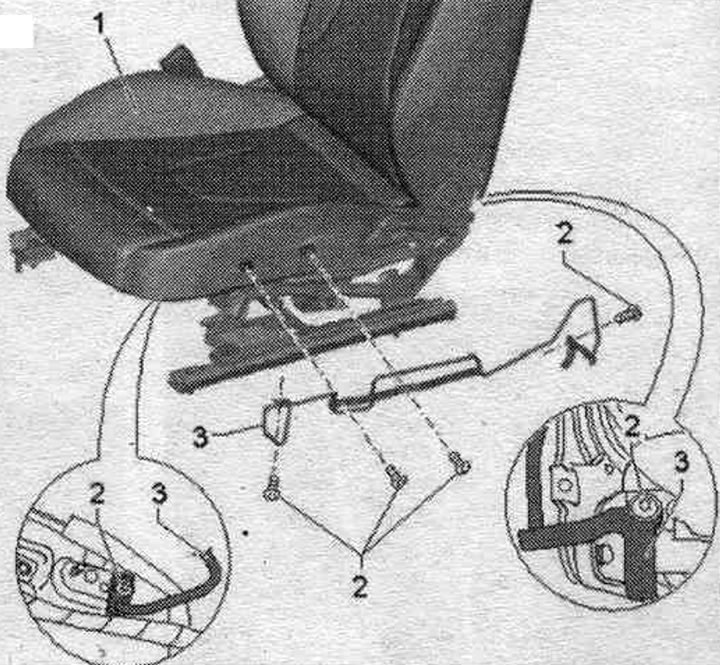

1. Пярэдняе сядзенне.
2. Ніты: 4 шт.; 8 Нм.
3. Крапежная клямар: для накладкі з боку парога.
Механізм рег. сядзенні, спінкі і падгалоўніка

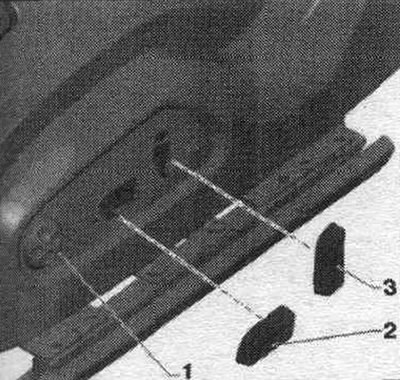

1. Пераключальнік peг. палажэнні апоры паясніцы: з боку водзіць.: перамыкач peг. становішчы апоры паясніцы вод. сядзенні "Е176", са боку зав. пасаж.: перамыкач peг. палажэнні апоры паясніцы сядзенні зав. пасаж. "Е177"; механізм кіравання нельга адлучыць ад перамыкачоў, іх можна замяняць толькі ў выглядзе камплектнай мантажнай дэталіг.
2. Прывад peг. сядзенні ў падоўжным напрамку, па вышыні і вуглу нахілу: бок водзіць.: перакл. peг. падоўжнага становішча сядзенні водзіць. "Е363", перакл. peг. кута нахілу падушкі сядзення водзіць. "Е222", перакл. per. вышыні сядзення водзіць. "Е364". бок зав. пасаж.: перакл. peг. падоўжнага становішча сядзенні зав. пасаж. "Е64", перакл. peг. кута нахілу падушкі сядзення зав. пасаж. "Е334", перакл. peг. вышыні сядзенні зав. пасаж. "Е365"; перамыкачы, уключаючы прыведзеныя ў "паз. 3" перамыкачы і кнопкі, знаходзяцца на адной панэлі peг. становішчы вод. сядзенні "Е470" ці панэлі peг. палажэнні сядзення зав. пасаж. "Е471" і не могуць быць заменены асобна.
3. Механізм peг. становішчы спінкі сядзення і падгалоўнікаў: бок водзіць.: выключальніка peг. становішчы спінкі сядзення водзіць. "Е96", кнопкі peг. падгалоўніка "Е155", бок зав. пасаж.: выключальніка peг. палажэнні спінкі сядзення зав. пасаж. "Е98", кнопкі peг. падгалоўніка сядзенні зав. пасаж. "Е170"; перамыкачы і кнопкі, уключаючы прыведзеныя ў "паз. 2" перамыкачы, знаходзяцца на адной панэлі peг. становішчы вод. сядзенні "Е470" ці панэлі peг. палажэнні сядзення зав. пасаж. "Е471" і не могуць быць заменены асобна.
Рэчавы адсек

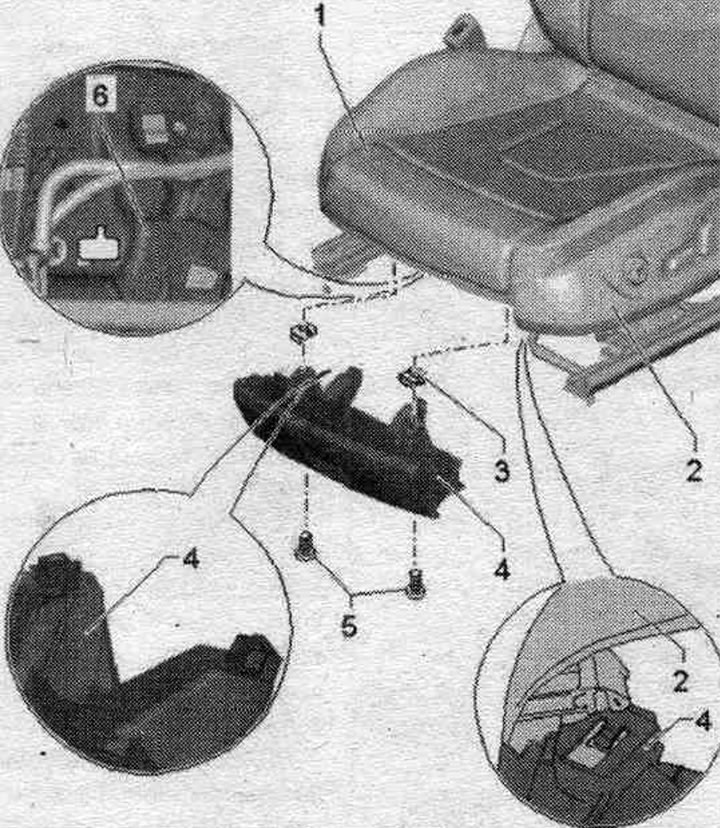

1. Пярэдняе сядзенне.
2. Накладка з боку парога.
3. Дужка: 2 шт.
4. Рэчавы адсек: розныя выкананні; зав сядзенне - стандартнае і спартыўнае (ручное рэгуляванне), для зав. сядзенняў - стандартнае, спартовае (з электрорегулировкой), камфортнае і супер-спартыўнае сядзенне: не разборныя і пастаўляюцца толькі ў камплекце як запасная частка.
5. Болт: 2 шт.; 8 Нм.
6. Верхні каркас паглыблення.
Электрычныя і электронныя вузлы
Частка 1

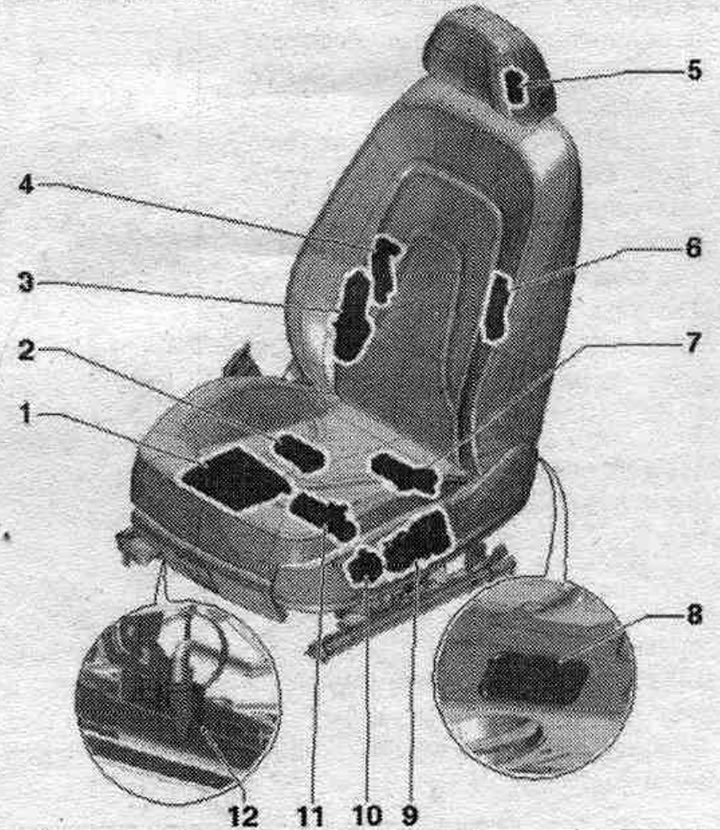

1. Б/к для peг. становішчы сядзення і рулявой калонкі з функцыяй памяці: са боку водзіць.: б/к для peг. становішчы сядзення і рулявой калонкі з функцыяй памяці "J136", са боку зав. пасаж.: б/к peг. сядзенні зав. пасаж, з функцыяй памяці "J521"; варыянт камплектацыі з абаграваннем сядзення або камфортным сядзеннем са боку водзіць.: б/к вентыляцыі левага зав. сядзенні "J800" (убудавана функцыя абагравання сядзення); варыянт камплектацыі з абаграваннем сядзення або камфортным сядзеннем са боку зав. пасаж.: б/к вентыляцыі правага зав. сядзенні "J799" (убудавана функцыя абагравання сядзення).
2. Эл. рухавік peг. падоўжнага становішча сядзення: з боку водзіць.: Эл. рухавік peг. падоўжнага становішча сядзенні водзіць. "V28", са боку зав. пасаж.: эл. рухавік peг. падоўжнага становішча сядзенні зав. пасаж. "V31".
3. Эл. рухавік peг. спінкі: са боку водзіць.: эл. рухавік peг. становішчы спінкі вод. сядзенні V45, са боку зав. пасаж.: эл. рухавік peг. палажэнні спінкі сядзення зав. пасаж. "V46".
4. Эл. рухавік для peг. вышыні апоры паясніцы: з боку водзіць.: эл. рухавік peг. вышыні апоры паясніцы сядзенні водзіць. "V129", са боку зав. пасаж.: эл. рухавік peг. вышыні апоры паясніцы сядзенні зав. пасаж. "V130".
5. Эл. рухавік peг. палажэнні падгалоўнікаў: з боку водзіць.: Эл. рухавік peг. палажэнні падгалоўніка вод. сядзенні VI03, са боку зав. пасаж.: эл. рухавік peг. палажэнні падгалоўніка сядзенні зав. пасаж. "V104"; няздымная дэталь асноўнай часткі падгалоўніка, не замяняецца. Пры няспраўным электрарухавіку peг. палажэнні падгалоўніка замене падлягае ўся асноўная частка падгалоўніка.
6. Эл. рухавік падоўжнай peг. апоры паясніцы: з боку водзіць.; эл. рухавік peг. падоўжнага становішча апоры паясніцы сядзенні водзіць. "V125"; з боку зав. пасаж.: эл. рухавік peг. падоўжнага становішча апоры паясніцы сядзенні зав. пасаж. "V126".
7. Электраматор peг. сядзенні па вышыні: з боку водзіць.: Эл. рухавік peг. вышыні вод. сядзенні "V245"; з боку зав. пасаж.: эл. рухавік peг. вышыні сядзенні зав. пасаж. "V246".
8. Плафон падсвятлення простр. для ног.
9. Панэль кіравання peг. становішча сядзення: з боку водзіць.: панэль кіравання peг. становішчы вод. сядзенні "Е470" з: перамыкач для peг. спінкі вод. сядзенні "Е96", кнопка peг. палажэнні падгалоўніка "Е155", перамыкач peг. нахілу сядзення водзіць. "Е222", перамыкач peг. падоўжнага становішча сядзенні водзіць. "Е363", перамыкач для peг. вышыні сядзення водзіць. "Е364"; з боку зав. пасаж.: панэль кіравання peг. палажэнні сядзення зав. пасаж. "Е471" з; перамыкач peг. падоўжнага становішча сядзенні зав. пасаж. "Е64", перамыкач для peг. спінкі сядзенні зав. пасаж. "Е96", перамыкачом peг. палажэнні падгалоўніка сядзенні зав. пасаж. "Е170", клавіша для peг. кута нахілу сядзення зав. пасаж. "Е334", перамыкач для peг. сядзенні зав. пасаж, па вышыні "Е365".
10. Пераключальнік peг. палажэнні апоры паясніцы: з боку водзіць.: перамыкач peг. становішчы апоры паясніцы вод. сядзенні "Е176"; з боку зав. пасаж.: перамыкач per. палажэнні апоры паясніцы сядзенні зав. пасаж. "Е177".
11. Матор сіст. peг. нахілу сядзення: са боку водзіць.: эл. рухавік peг. вугла нахілу падушкі вод. сядзенні "V243"; з боку зав. пасаж.: эл. рухавік peг. кута нахілу падушкі сядзення зав. пасаж. "V244".
12. Датчык становішча сядзення: з боку водзіць.: датчык становішча сядзення водзіць. "G553"; з боку зав. пасаж.: датчык становішча сядзення зав. пасаж. "G554".
Частка2

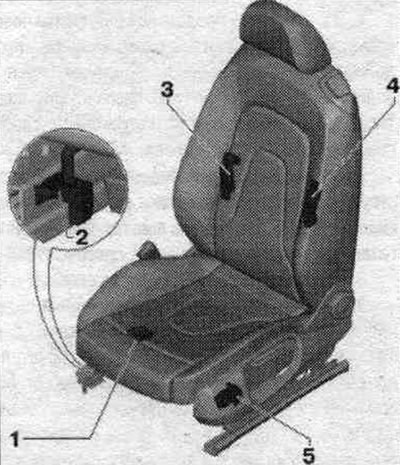

1. Б/к вентыляцыі сядзенні (сядзенне з функцыяй абагравання): варыянт камплектацыі з камфортным сядзеннем з боку кір.: б/к вентыляцыі левага зав. сядзенні J800, варыянт камплектацыі з камфортным сядзеннем са боку зав. пасаж.: б/к вентыляцыі правага зав. сядзенні "J799".
2. Датчык становішча сядзення: з боку водзіць.: датчык становішча сядзення водзіць. "G553", з боку зав. пасаж.: датчык становішча сядзення зав. пасаж. "G554".
3. Эл. рухавік для peг. вышыні апоры паясніцы: з боку водзіць.: эл. рухавік peг. вышыні апоры паясніцы сядзенні водзіць. "V129", са боку зав. пасаж.: эл. рухавік peг. вышыні апоры паясніцы сядзенні зав. пасаж. "V130".
4. Эл. рухавік падоўжнай peг. апоры паясніцы: з боку водзіць.: эл. рухавік peг. падоўжнага становішча апоры паясніцы сядзенні водзіць. "V125"; з боку зав. пасаж.: эл. рухавік peг. падоўжнага становішча апоры паясніцы сядзенні зав. пасаж. "V126".
5. Пераключальнік peг. палажэнні апоры паясніцы: з боку водзіць.: перамыкач peг. становішчы апоры паясніцы вод. сядзенні "Е176"; з боку зав. пасаж.: перамыкач peг. палажэнні апоры паясніцы сядзенні зав. пасаж. -Е 177-.

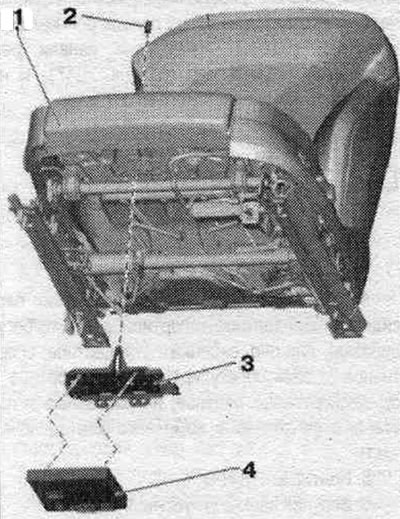

Блок кіравання для peг. палажэнні сядзення і рулявой калонкі з функцыяй памяці
1. Пярэдняе сядзенне.
2. Штыфт: для мацавання трымальніка да падушцы сядзення.
3. Трымальнік: усталяваны ў падушку сядзення і замацаваны.
4. Б/к для per. становішча сядзення і рулявой калонкі з функцыяй памяці: са боку водзіць.: б/к для per. становішчы сядзення і рулявой калонкі з функцыяй памяці "J136", са боку зав. пасаж.: б/к peг. сядзенні зав. пасаж, з функцыяй памяці "J521"; варыянт камплектацыі з абаграваннем сядзення або камфортным сядзеннем са боку водзіць.: б/к вентыляцыі левага зав. сядзенні "J800" (убудавана функцыя абагравання сядзення), варыянт камплектацыі з абаграваннем сядзення або камфортным сядзеннем са боку зав. пасаж.: б/к вентыляцыі правага зав. сядзенні "J799" (убудавана функцыя абагравання сядзення); злучаны з трымальнікам.
Зняцце

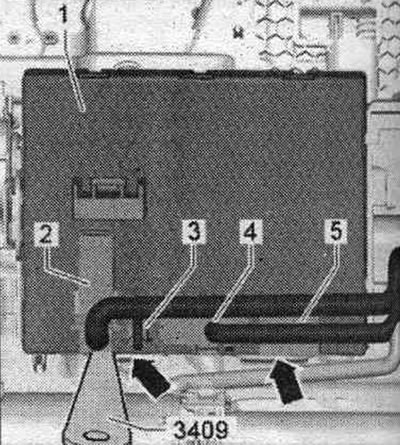

Зняць зав. сядзенне. Замацаваць зав. сядзенне ў трымальніку для рамонту сядзенняў "VAS 6136". Адлучыць штэкерныя злучэнні "2...5" ад б/к "1". Адмацаваць пры дапамозе кліну "3409" фіксатары "стрэлкі".

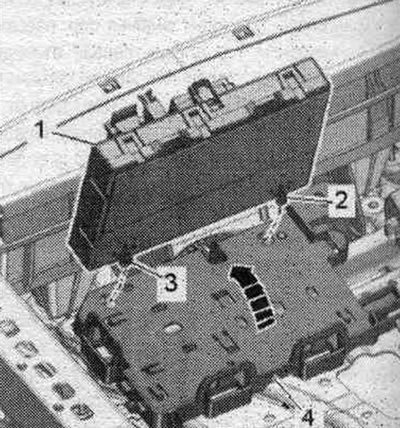

Выняць б/к "1" з фіксатараў "стрэлка". Зняць б/к, пры гэтым зняць гакі "2" і "3" з трымальніка "4".
Мантаж
Ўстаноўка ў зваротным парадку. Сачыць, каб б/к peг. становішчы сядзення з функцыяй памяці зафіксаваўся на трымальніку і мацаванні зашчапіліся. Улічыць, што штэкерныя злучэнні трэба ўстаўляць да ўпора са чутнай фіксацыяй.

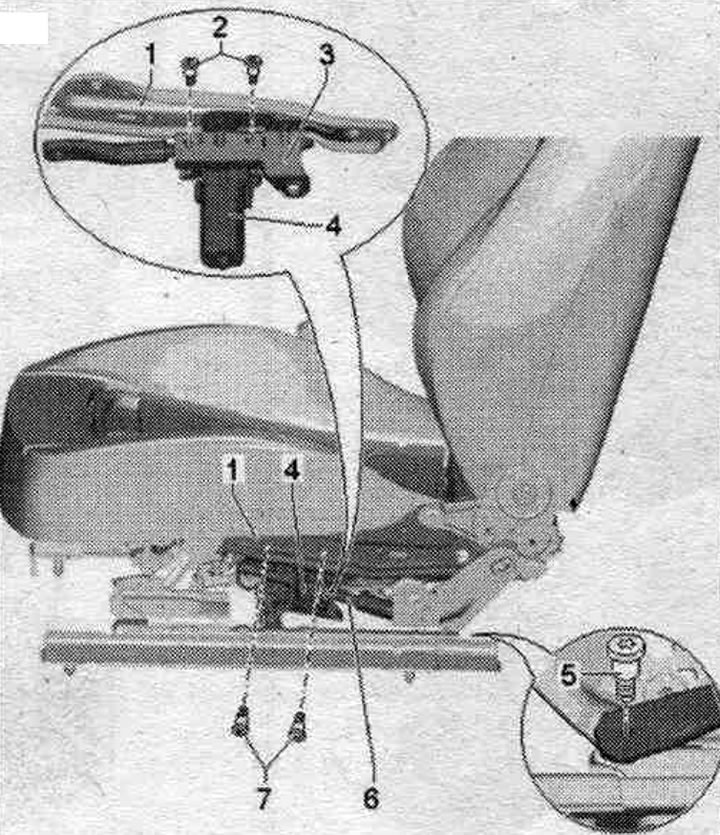

Электраматор peг. сядзенні па вышыні
1. Падстава сядзення.
2. Ніты: 2 шт.; самакантрольныя; замяняць пасля кожнага зняцця; разьбовыя адтуліны для нітаў заўсёды чысціць (напрыклад, з дапамогай метчыка); 10 Нм.
3. Трымальнік: злучаны нітамі з падставай сядзення.
4. Электраматор peг. сядзенні па вышыні: з боку водзіць.: Эл. рухавік peг. вышыні вод. сядзенні V245, са боку зав. пасаж.: эл. рухавік peг. вышыні сядзенні зав. пасаж. "V246".
5. Болт: самакантрывальны; замяняць пасля кожнага зняцця; пры зняцці і ўстаноўкі прытрымлівацца ўказанням; разьбовыя адтуліны для нітаў заўсёды чысціць (напрыклад, з дапамогай метчыка); 18 Нм. Ніт мае левае разьбярства.
6. Усталявальная хадавая шруба: папярэдне ўсталяваны вытворцам; складовая частка электраматора peг. вышыні сядзення.
7. Ніты: 2 шт.; самакантрольныя; замяняць пасля кожнага зняцця; разьбовыя адтуліны для нітаў заўсёды чысціць (напрыклад, з дапамогай метчыка); 28 Нм.

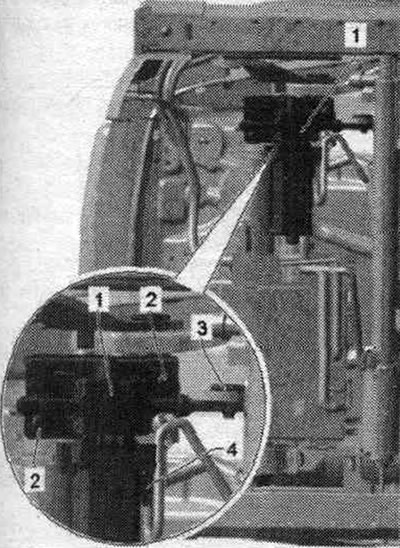

Матор сіст. peг. нахілу
1. Матор сіст. peг. нахілу сядзення: са боку водзіць.: эл. рухавік peг. вугла нахілу вод. сядзенні V243, са боку зав. пасаж.: эл. рухавік peг. кута нахілу сядзення зав. пасаж. "V244".
2. Ніты: 2 шт.; самакантрольныя; замяняць пасля кожнага зняцця; разьбовыя адтуліны для нітаў заўсёды чысціць (напрыклад, з дапамогай метчыка); 10 Нм.
3. Болт: самакантрывальны; замяняць пасля кожнага зняцця; разьбовыя адтуліны для нітаў заўсёды чысціць (напрыклад, з дапамогай метчыка); 20 Нм.
4. Электр, штэкернае злучэнне сядзення.
Панэль кіравання peг. палажэнні сядзення

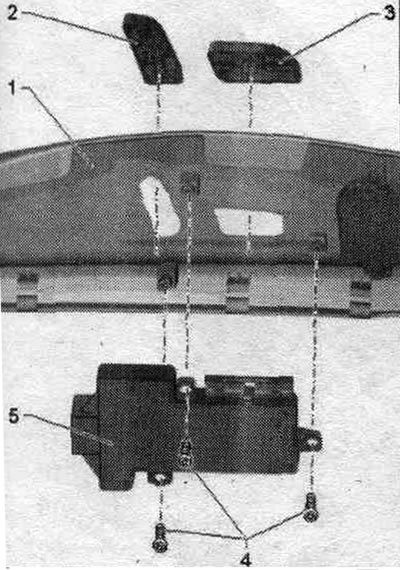

1. Накладка з боку парога.
2. Рычаг: для peг. становішчы спінкі сядзення і падгалоўніка; замацаваны на панэлі кіравання.
3. Рычаг: peг. палажэнні сядзення; замацаваны на панэлі кіравання.
4. Ніты: 3 шт.; 0,4 Нм.
5. Панэль кіравання peг. становішча сядзення: з боку водзіць.: панэль кіравання peг. становішчы вод. сядзенні "Е470" з: перамыкач для peг. спінкі вод. сядзенні "Е96", кнопка peг. палажэнні падгалоўніка "Е155", перамыкач peг. нахілу сядзення водзіць. "Е222", перамыкач peг. падоўжнага становішча сядзенні водзіць. "Е363", перамыкач для peг. вышыні сядзення водзіць. "Е364"; з боку зав. пасаж.: панэль кіравання peг. палажэнні сядзення зав. пасаж. "Е471" з: перамыкач peг. падоўжнага становішча сядзенні зав. пасаж. "Е64", перамыкач для peг. спінкі сядзенні зав. пасаж. "Е98", перамыкачом peг. палажэнні падгалоўніка сядзенні зав. пасаж. "Е170", кнопка для peг. кута нахілу сядзення зав. пасаж. "Е334", перамыкач для peг. сядзенні зав. пасаж, па вышыні "Е365".
Зняцце

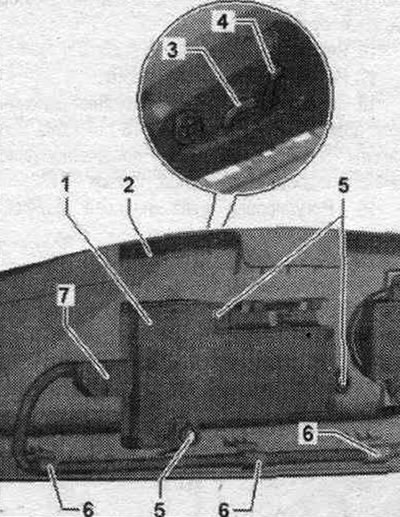

Зняць накладку са боку парога. Выняць провад з трымальнікаў "6". Раз'яднаць штэкернае злучэнне "7". Зняць прывад peг. спінкі і падгалоўніка "3". Зняць прывад peг. становішчы сядзення "4". Выкруціць балты "5". Зняць панэль кіравання "1" з накладкі са боку парога "2".
Ўстаноўка ў зваротным парадку.

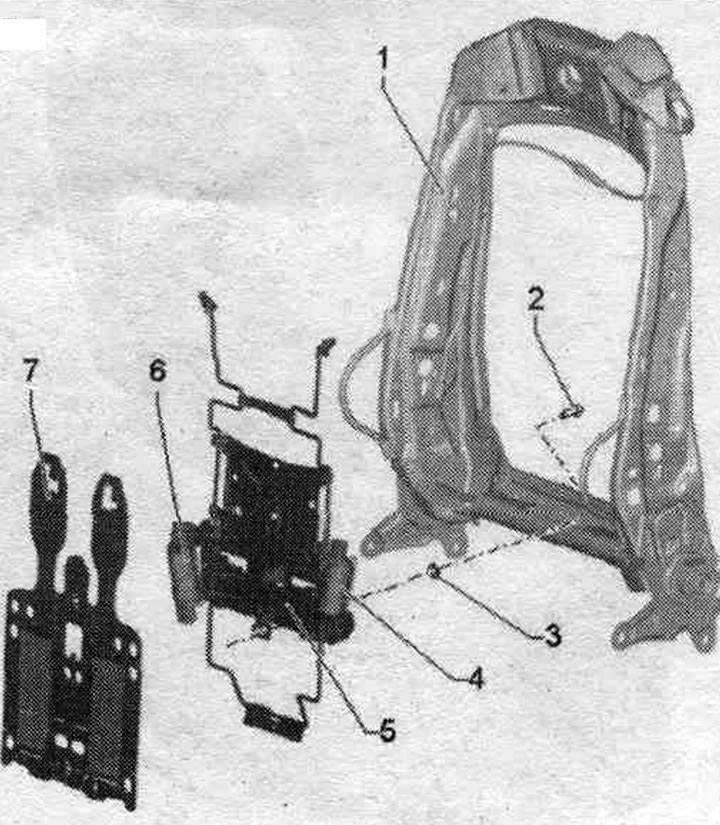

Чатыроххадовая апора паясніцы
1. Рама спінкі.
2. Заклёпванне.
3. Пластмасавая шайба: размешчана перад заклёпваннямі апоры паясніцы паміж трымальнікам апоры паясніцы і рамай спінкі сядзення.
4. Эл. рухавік падоўжнай peг. апоры паясніцы: з боку водзіць.: эл. рухавік peг. падоўжнага становішча апоры паясніцы сядзенні водзіць. "V125", са боку зав. пасаж.: эл. рухавік peг. падоўжнага становішча апоры паясніцы сядзенні зав. пасаж. "V126".
5. Чатыроххадовая апора паясніцы.
6. Эл. рухавік для peг. вышыні апоры паясніцы: з боку водзіць.: эл. рухавік peг. вышыні апоры паясніцы сядзенні водзіць. "V129", са боку зав. пасаж.: эл. рухавік peг. вышыні апоры паясніцы сядзенні зав. пасаж. "V130".
7. Сістэма: усталявана ў чатыроххадавую апору паясніцы; падушка замацавана на сістэ. пры дапамозе клейкіх палос.
