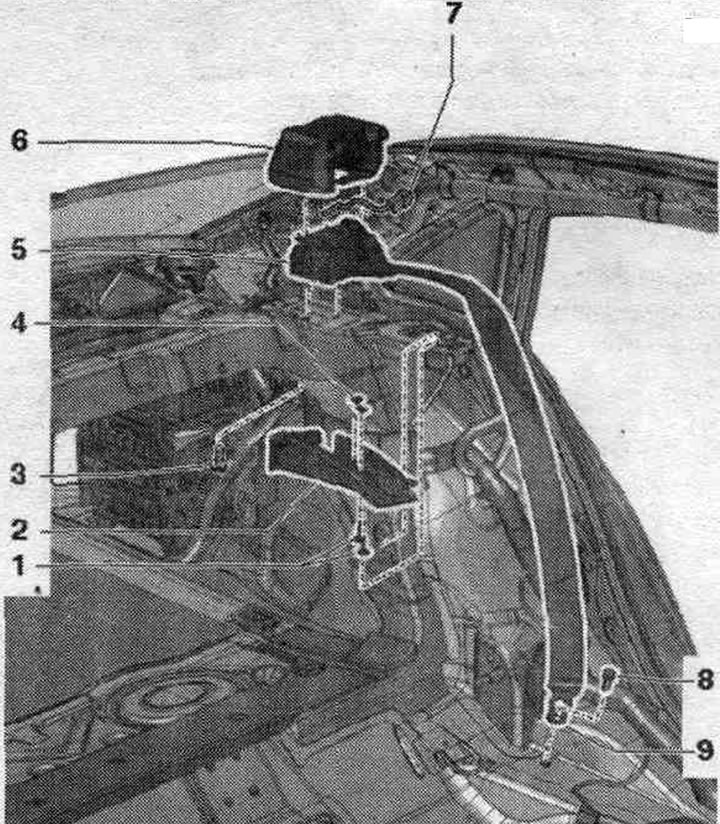

Задні вонкавы трохкропкавы рамень бяспекі
1. Ніты: пры здыманні і ўсталёўцы накіроўвалай рамяня бясоп. забараняецца перакручваць становішча нітаў; яно ўстаноўлена вытворцам.
2. Задняя знешняя накіроўвалая рамяня: пры пашкоджанні замяняць усю накіроўвалую рамяня бясоп.
3. Болт: калі зняцце ажыццяўлялася з прычыны аварыі, замяніць болт; 45 Нм.
4. Гайка.
5. Механізм аўт. уцягвання рамяня бясоп.: у залежнасці ад опцыі для некаторых краін з пірапатронам нацягвальніка задн. рамяня бясоп. з боку водзіць. "N196": у залежнасці ад опцыі для некаторых краін з пірапатронам нацягвальніка задн. рамяня бясоп. з боку зав. пасаж. "N197".
6. Шумаізаляцыя: для механізму аўт. уцягвання рамяня бясоп.
7. Электр, штэкернае злучэнне: у залежнасці ад опцыі для некаторых краін для пірапатрона задн. рамяня бясоп. на баку водзіць. "N196"; у залежнасці ад опцыі для некаторых краін для пірапатрона задн. рамяня бясоп. на баку зав. пасаж. "N197".
8. Болт: калі зняцце ажыццяўлялася з прычыны аварыі, замяніць болт; 45 Нм.
9. Накладка задн. вонкавага рамяня бясоп.

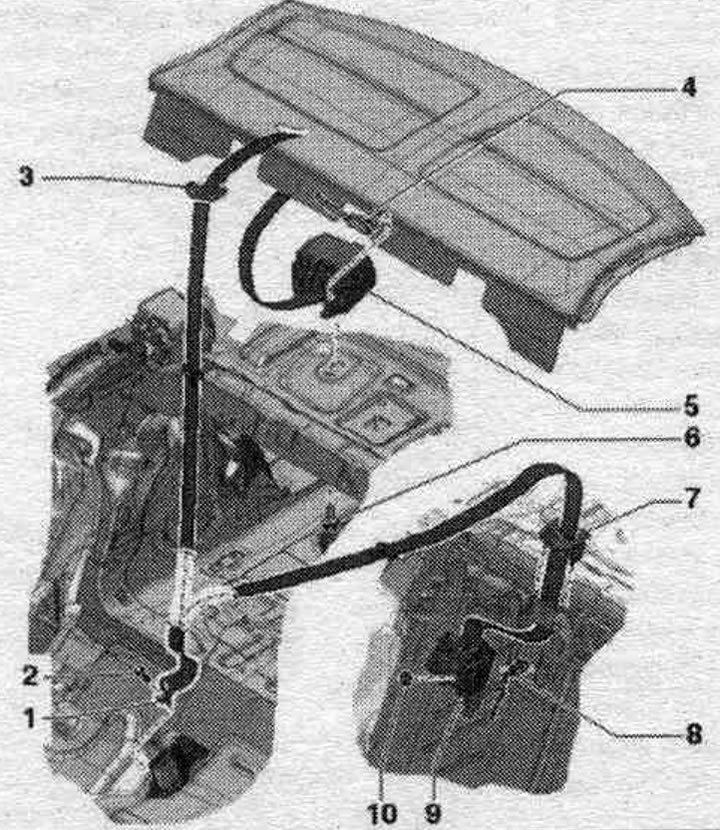

Задні цэнтральны трохкропкавы рамень бясоп.
1. Накладка задн. цэнтральнага рамяня бясоп.
2. Болт.
3. Накіроўвалая задн. цэнтральнага рамяня бяспекі: для варыянтаў абсталявання з суцэльнай спінкай задн. сядзенні; пры пашкоджанні замяняць усю накіроўвалую рамяня бяспекі.
4. Электр, штэкернае злучэнне: у залежнасці ад варыянту абсталявання з пірапатронам нацягвальніка задн. цэнтральнага рамяня бясоп. "N198".
5. Механізм аўт. уцягвання рамяня бяспекі: для варыянтаў абсталявання з суцэльнай спінкай задн. сядзенні; варыянт для нацыянальнага рынку: з пірапатронам задн. рамяня бясоп. па сярэдзіне "N198".
6. Ніт: калі здыманне ажыццяўлялася з прычыны аварыі, замяніць ніт: 45 Нм.
7. Накіроўвалая задн. цэнтральнага рамяня безоп.: Для варыянтаў абсталявання са складваецца спінкай задн. сядзенні; пры пашкоджанні замяняць усю накіроўвалую рамяня бяспекі.
8. Электр, штэкернае злучэнне: у залежнасці ад варыянту абсталявання з пірапатронам нацягвальніка задн. цэнтральнага рамяня бясоп. "N198".
9. Механізм аўт. уцягвання рамяня бяспекі: для варыянтаў абсталявання са складванай спінкай задн. сядзенні; варыянт для нацыянальнага рынку: з пірапатронам задн. рамяня бясоп. па сярэдзіне "N198".
10. Гайка: калі зняцце праводзілася ў выніку аварыі, замяніць гайкі; 45 Нм.

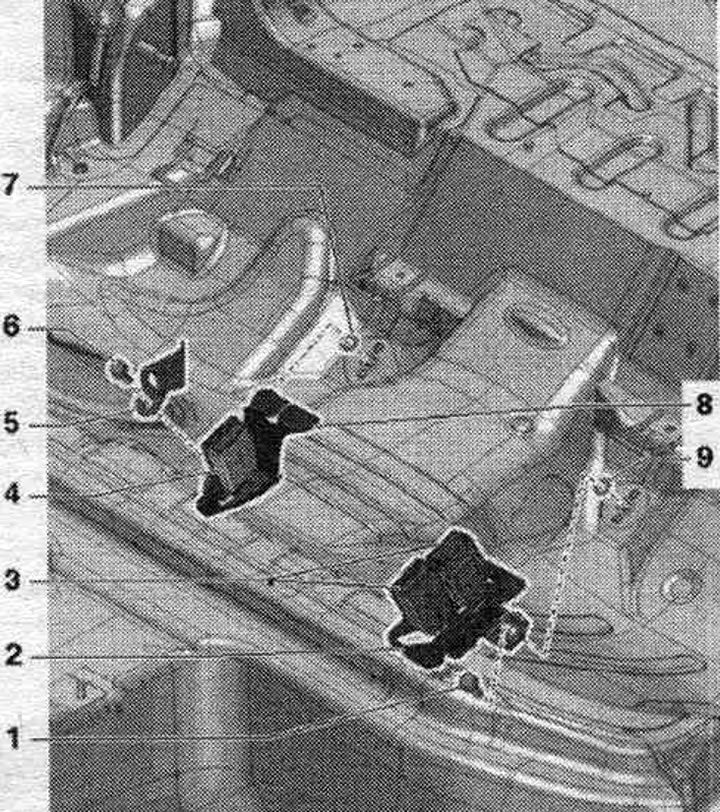

Замак задн. рамяня бясоп.
1. Болт: замяніць; 45 Нм.
2. Абліцоўванне замка рамяня безоп.
3. Замоклевага рамяня бясоп.: пасля спрацоўвання нацягвальніка рамяня безоп. з прышпіленым рамянём бясоп. заўсёды падлягае замене.
4. Замак правага рамяня: пасля спрацоўвання нацягвальніка рамяня бясоп. з прышпіленым рамянём бясоп. заўсёды падлягае замене.
5. Накладка задн. цэнтральнага рамяня бясоп.
6. Болт: замяніць; 45 Нм.
7/9. Ушчыльн. кольца.
8. Абліцоўванне замка рамяня бясоп.
