Заўвага: Апісанне прыводзіцца на прыкладзе пярэдніх дзвярэй; для задніх дзвярэй працэдуры вырабляюцца аналагічна.
Рама шкла і шклапад'ёмнік
1. Дэталі ўстаноўкі рамы шкла і шклапад'ёмніка прадстаўлены на ілюстрацыі.

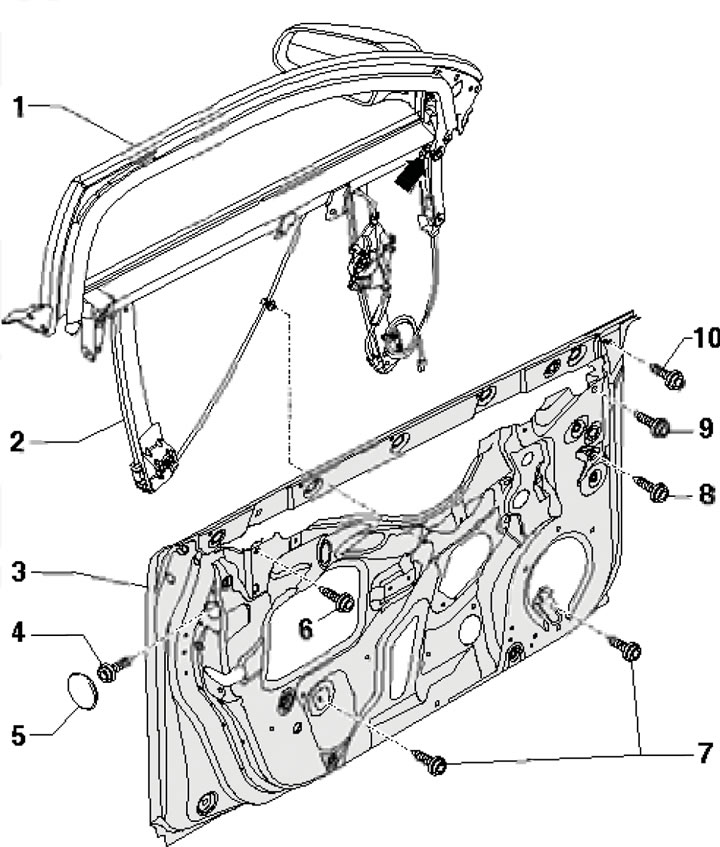

6.1. Дэталі ўстаноўкі рамы шкла і шклапад'ёмніка 1. Рама шкла; 2. Шклапад'ёмнік; 3. Пярэдняя дзверы; 4. Болт, 32 Нм; 5. Заглушка; 6. Фланцавы ніт, 32 Нм; 7. Фланцавы ніт, 6Нм; 8. Болт, 10 Нм; 9. Фланцавы ніт, 32 Нм
2. Зніміце панэль аздаблення дзвярэй (гл. Частку Ў) і раз'яднайце раздымы.
3. Вывярніце балты (2 на ілюстрацыі) і зніміце э/матор шклапад'ёмніка (1).

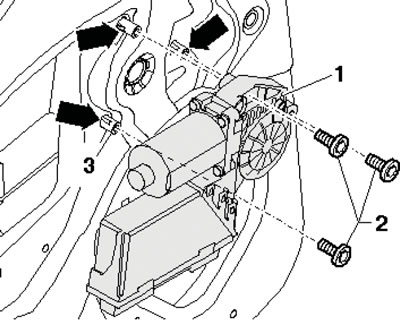

6.3. Крапеж э/матора шклапад'ёмніка
4. Вывярніце балты (7, 4, 8, 10, 6 і 9 на ілюстрацыі 6.1) і выміце раму шкла разам са шклапад'ёмнікам з дзвярэй.
5. Пры неабходнасці вывярніце балты (3 на ілюстрацыі) і зніміце шклопад'ёмнік з рамы. Пры неабходнасці апусціце шкло. Вывярніце балты (5) і аддзеліце шкло ад шклапад'ёмніка.

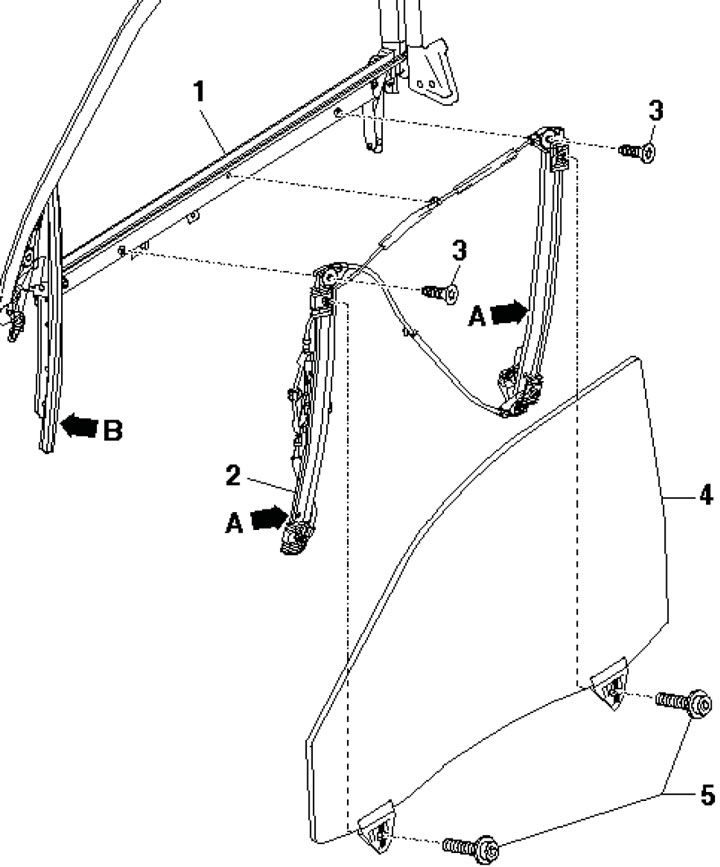

6.5 Крапеж шкла і шклапад'ёмніка 1. Рама шкла; 2. Шклапад'ёмнік; 3. Болт, 6 Нм; 4. Шкло; 5. Болт, 4 Нм
6. Устаноўка вырабляецца ў паслядоўнасці, зваротнай парадку дэмантажу кампанентаў. Звярніце ўвагу на наступнае.
7. Дзве накіроўвалых (А на ілюстрацыі 6.5) павінны размяшчацца паралельна накіроўвалай (У).
8. Перад усталёўкай выцягніце шкло напалову ў раму. Устаўце раму з дзверы, замацуеце верхнюю палову ўшчыльняльніка дзвярэй і злёгку нажывіце ніты (6, 9, 3, 8 і 10 на ілюстрацыі 6.1). Зацягніце балты (6 і 9) ад рукі і злёгку ўцісніце верх рамы (1) унутр. Зацягніце балты (4, 8, 6 і 9) з намаганнем 32 Нм, а ніт (10) - з намаганнем 10 Нм.
Зацягніце стопарны ніт (стрэлка) у раме з высілкам 32 Нм.
Зняцце і ўстаноўка завес
8. Дэталі мацавання верхняй завесы прадстаўлены на ілюстрацыі.

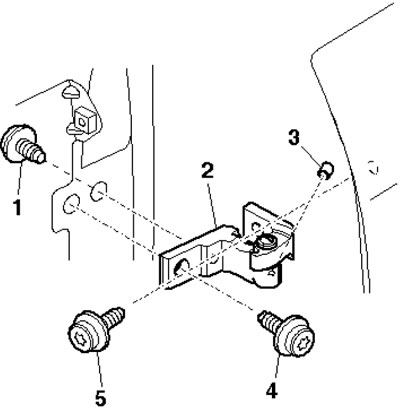

6.8. Дэталі мацавання верхняй завесы 1, 4. Болт Т45, 32 Нм; 2. Верхняя пятля; 3. Заглушка; 5. Прызонны ніт Т45, 32 Нм
9. Дэталі мацавання ніжняй завесы прадстаўлены на ілюстрацыі.

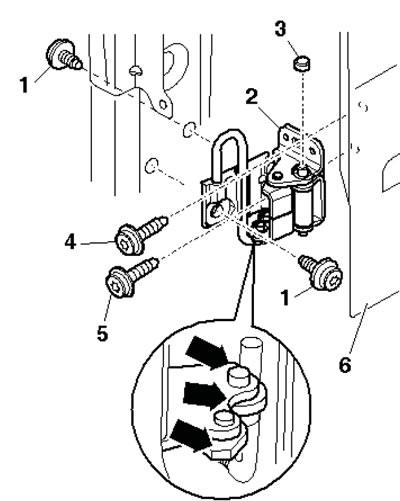

06/09 Дэталі мацавання верхняй завесы 1, 4. Болт Т45, 32 Нм; 2. Ніжняя пятля; 3. Заглушка; 5. прызонны ніт Т45, 32 Нм; 6. Пярэдняя дзверы
Рэгулёўка дзвярэй
10. Падоўжнае рэгуляванне ажыццяўляецца пасродкам паслаблення нітаў (А на ілюстрацыі) стойкі А на верхняй і ніжняй завесах (1) і зруху дзвярэй (2) на вывастраных адтулінах у завесах/стойцы А.

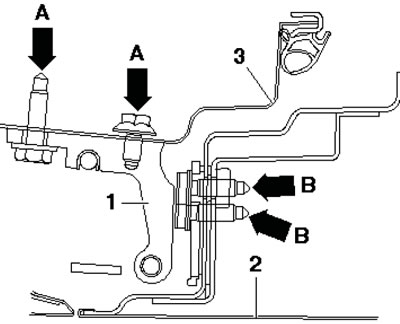

6.10. Рэгулёўка дзвярэй
11. Рэгуляванне адносна цэнтра аўтамабіля вырабляецца пасродкам паслаблення нітаў (У на ілюстрацыі 6.10) уверсе і ўнізе дзвярэй і зруху дзвярэй у даўгаватых адтулінах у завесах.
12. Для рэгулявання адносна задняй дзверы прыслабце ніты (2 на ілюстрацыі) і ссуньце ўдарнік настолькі, каб дзверы знаходзілася нараўне са сумежнымі кузаўнымі элементамі. Кіруйцеся пазнакамі (а і з на ілюстрацыі) для бакавога рэгулявання і пазнакамі (b і d) для рэгулявання па вышыні. Пры правільнай рэгулёўцы замак павінен заходзіць на ўдарнік па цэнтры. Ніты мацавання ўдарніка зацягвайце з высілкам 25 Нм.

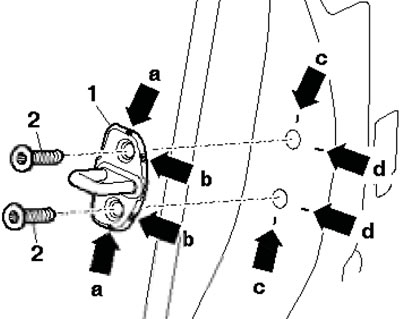

6.12. Рэгуляванне перадпакояў дзверы адносна задняй
Элементы замыкання дзвярэй
13. Дэталі ўсталёўкі элементаў замыкання дзвярэй прадстаўлены на ілюстрацыі.

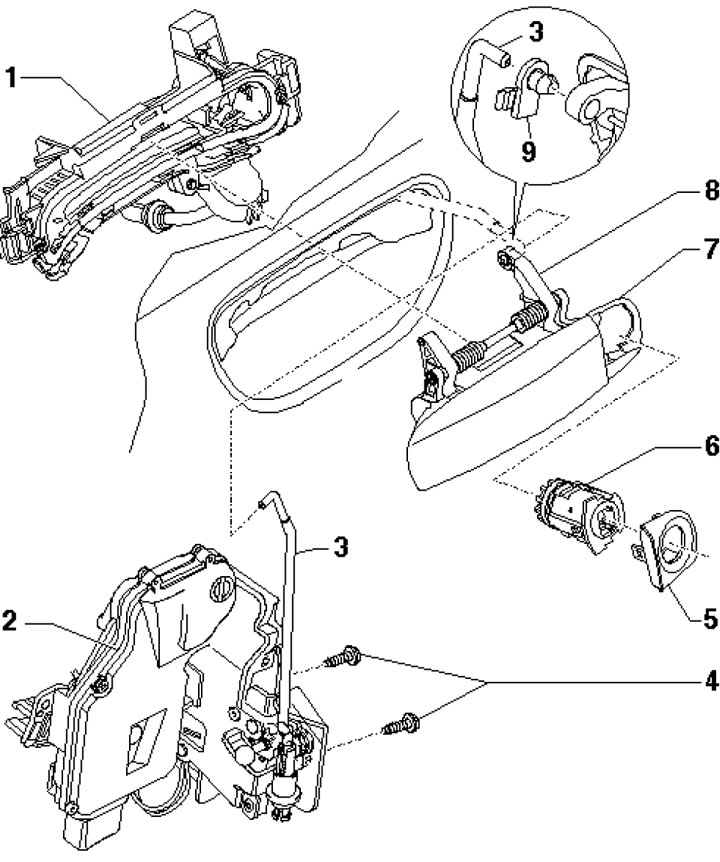

6.13. Дэталі ўсталёўкі элементаў замыкання перадпакояў дзверы 1. Апора дзвярной ручкі; 2. Замак дзвярэй (для зняцця неабходна зняць раму і шкло); 3. Кіраўнік шток; 4. Болт, 20 Нм; 5. Вечка цыліндру замка; 6. Цыліндр замка; 7. Ручка дзвярэй; 8. Кіраўнік рычаг; 9. Фіксатар
