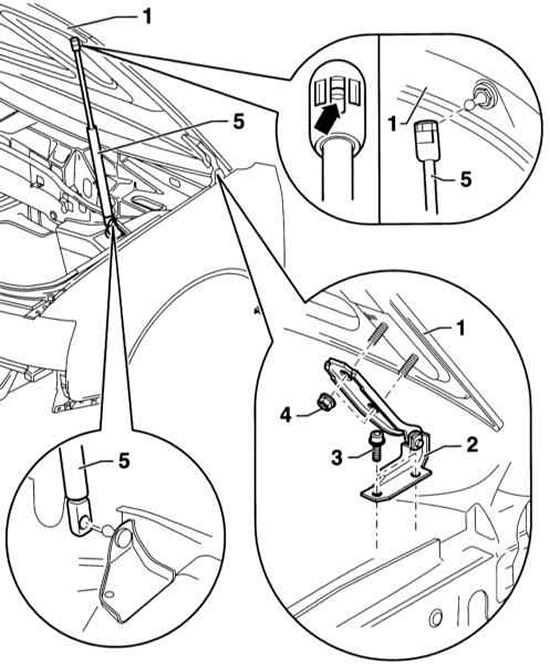

- 1 — Капот
- 2 — Пятля
- 3 — Два ніты,21 Нм
- 4 — Дзве гайкі, 21 Нм
- 5 — Газанапоўнены ўпор
Зняцце
1. Адкрыйце капот.
2. Адлучыце адмоўны кабель (-) акумулятарнай батарэі.
Перасцярога: Выконвайце ўказанні Раздзела Замена акумулятарнай батарэі.
3. Адлучыце шланг і разлучыце раз'ём жыклёра шклоамывальніка.
4. Для магчымасці наступнай усталёўкі пазначце становішча капота.
5. Папытаеце асістэнта патрымаць капот (1). Невялікай адвёрткай трохі прыпадніміце стопарную спружыну (стрэлку). Адлучыце газанапоўнены ўпор (5) ад верхняй шаравой апоры.
6. Адкруціце па дзве гайкі (4) лева і справа і зніміце капот разам з асістэнтам.
Ўстаноўка
1. Усталюйце капот разам з асістэнтам на пятлю (2). Адрэгулюйце становішча капота па раней нанесенай пазнацы.
2. Усталюйце і зафіксуйце газанапоўнены ўпор на шаравой апоры.
3. Зачыніце капот і выставце яго, выконваючы зазоры, гл. ніжэй.
4. Зацягніце гайкі (4) момантам 21Нм.
5. Устаноўка выконваецца ў паслядоўнасці, зваротнай зняццю.
6. Далучыце адмоўны кабель (-) акумулятарнай батарэі.
Перасцярога: Выконвайце ўказанні Раздзела Замена акумулятарнай батарэі.
Праверка / рэгуляванне
1. Праверце зазоры па контуры капота. Зазоры павінны быць раўнамернымі па ўсім перыметры прилегания да элементаў кузава.
- А — 5.5±0.5 мм
- У — 5.5±0.5 мм
- З — 3.5±0.5 мм
- D — 4.0±0.5 мм
- Е — 1.5±0.5 мм
- F — 1.5±0.5 мм
- G — 2.5±0.5 мм
2. Трохі прыслабце гайку (4), звернецеся да ілюстрацыі ў пачатку падзелу.
3. Зачыніце капот і выстаўце яго па крылах. Адрэгулюйце становішча капота.
4. Асцярожна адкрыйце выстаўлены капот, каб не ссунуць яго.
5. Зацягніце гайкі мацавання завес момантам 21 Нм.

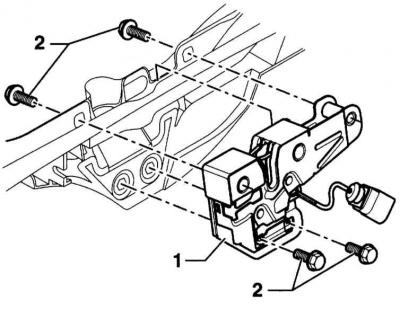

6. Прыслабце 4 ніты мацавання так, каб можна было зрушыць замак (1).
7. Адрэгулюйце капот шляхам зрушэння замка па вышыні. Зацягніце балты мацавання замка момантам 14Нм.

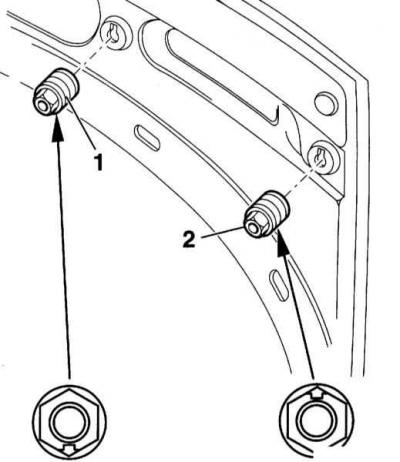

8. Адрэгулюйце становішча капота па вышыні ў адносінах да крылаў. Для гэтага ўкруціце перадпакоі ўпоры (1) і (2) у капота. Шляхам выварочвання упораў адрэгулюйце вышыню капота ў адносінах да крылаў. Пакладзяце трохі пластыліну паміж капотам і крыламі і праверце, ці мае ўпоры пры зачыненым капоце кантакт з перадпакоем панэллю. Упоры пры зачыненым капоце павінны прылягаць да перадпакоя панэлі.
Утылізацыя газанапоўненага ўпора
Перасцярога: Калі газанапоўнены ўпор замяняецца, неабходна выпусціць газ са старога ўпора.

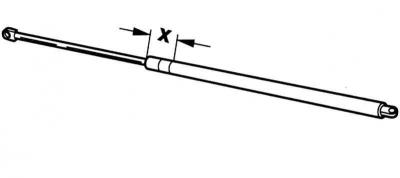

1. Для гэтага зацісніце ўпор у цісках у раёне, абазначаным на суправаджальнай ілюстрацыі (х = 50 мм).
Перасцярога: Упор заціскайце абавязкова толькі а паказаным раёне, у адваротным выпадку ўзнікае небяспека няшчаснага выпадку! Затым надпіліце цыліндр на адлегласці адной траціны агульнай даўжыні ад базавай адзнакі са боку штока. Для абароны ад выкіду алею накрыйце раён рэзу анучай. Акрамя таго, своечасова пілавання карыстайцеся ахоўнымі ачкамі.
