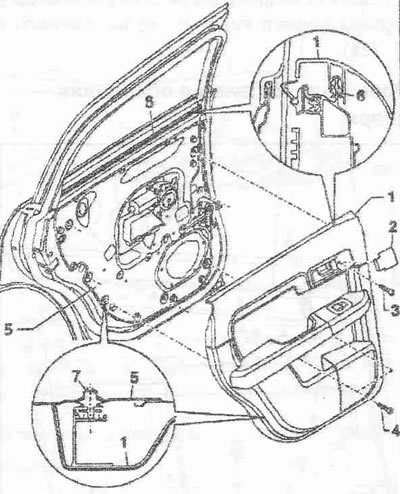

1. Облицовка на вратите. За автомобили с дръжка за повдигане на прозореца: свалете дръжката за повдигане на прозореца. С помощта на плоска отвертка натиснете екрана на високочестотния високоговорител "2". Развийте болта "3". Развийте болтовете "4" (2 бр.) от тапицерията на вратата. Освободете тапицерията на вратата "1" от скобите "7" (8x) на основата на вратата. Натиснете облицовката на вратата "1" нагоре от носещия профил "6". Изключете гъвкавия кабел на вътрешната дръжка на вратата. Изключете щепсела на високочестотния високоговорител. Изключете съединителя на блока за управление на повдигането на прозореца. Монтаж: Сменете повредените скоби "7". Закрепете кабелните модули. Затегнете Bowden кабела. Издърпайте тапицерията на вратата "1" върху задържащия профил "6". Заключете облицовката на вратата "1". Закрепете облицовката на вратата "1" с винтове
2. Екран на пищялка
3. Болт. Момент на затягане 2 Nm
4. Винтове (2 бр.). Момент на затягане 2 Nm
5. Корпус на вратата
5. Задържащ профил
7. Скоби (7x)

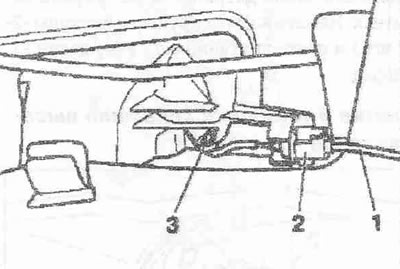

Изключване на гъвкавия кабел
Отстранете кабела "1" от водача "2" и го изключете. При монтажа се уверете, че куката "3" е обърната нагоре.

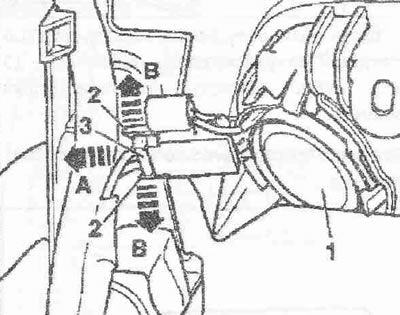

Съединител за щепсел за високочестотен говорител
Натиснете внимателно скобите "2" по посока на стрелка "B". Издърпайте щекера "3" по посока на стрелка "A" от високочестотния високоговорител "1".

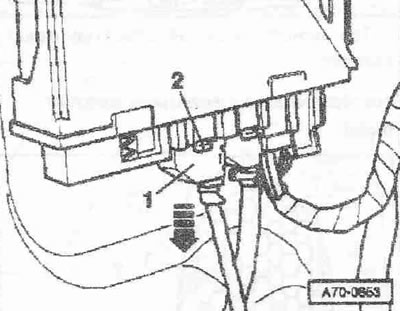

Конектор на блока за управление на прозореца
Натиснете заключващия ключ "2" и издърпайте щепселната връзка "1" в посоката, посочена от стрелката.

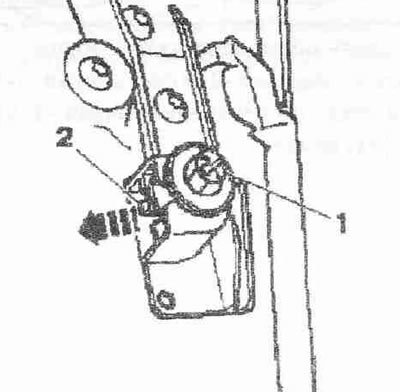

Щипка за закрепване на облицовката на вратата
Натиснете фиксатора "2" и извадете скобата "1" по посока на стрелката.
