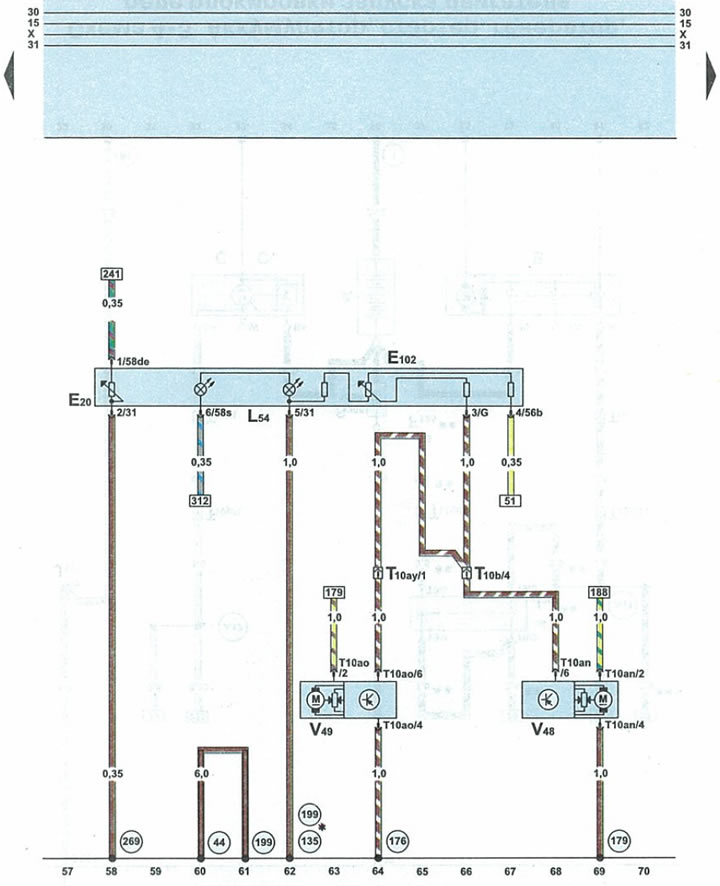

Схема 4-5. Управление на осветлението на таблото, управление на обхвата на фаровете
E20 | контрол на осветлението на инструмента |
E102 | управление на обхвата на фаровете |
L54 | крушка/регулатор на лъча на фаровете |
T10b | Червен 10-пинов щепсел на А-колона, вляво |
Т10an | 10-пинов щепсел близо до левия фар |
T10ao | 10-пинов щепсел близо до десния фар |
Т10ау | 10-пинов розов щепсел на дясна А-колона |
V48 | двигател за управление на наклона на лъча на левия фар |
V49 | Мотор за управление на накланянето на лъча на десния фар |
44 | земна точка (-) в долната част на долната част на A-колона |
135 | заземяване (-) 2 в кабелния сноп на арматурното табло |
176 | заземяване (-) в кабелния сноп на десния фар |
179 | заземяване (-) в кабелния сноп на левия фар |
199 | заземяване (-) 3 в кабелния сноп на арматурното табло |
269 | свързване на 1 сензор към маса (-) в кабелния сноп на арматурното табло |
* | както за ръчни, така и за автоматични трансмисии |
