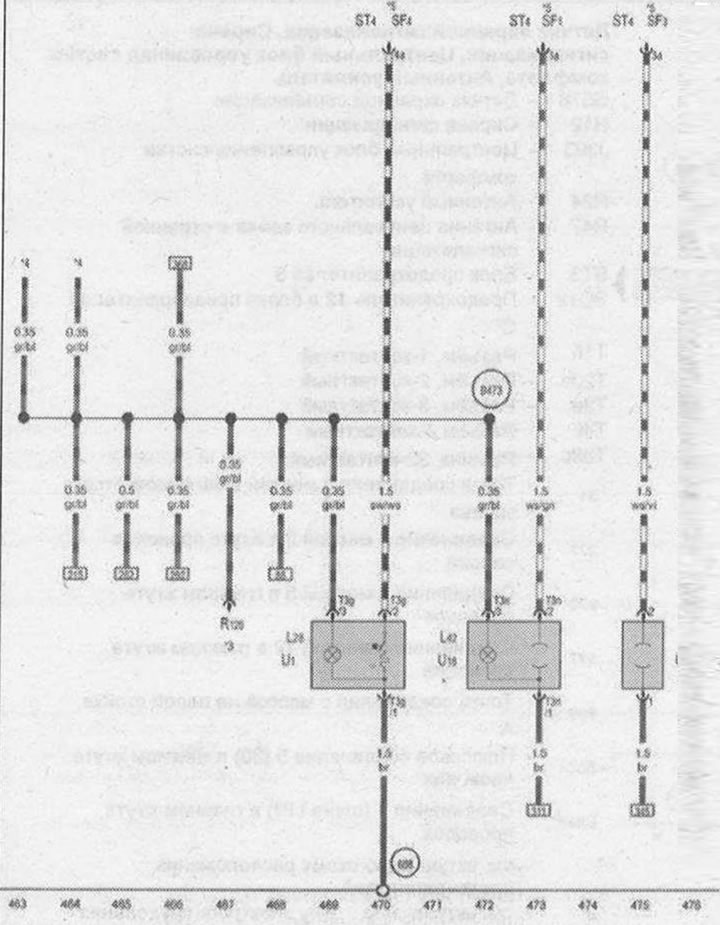

Прикуриватель, Розетка 12 В 2, Розетка 12 В 3
- L28 - Лампа подсветки прикуривателя
- L42 - Лампа подсветки розетки
- R126 - Держатель телефона
- SF1 - Предохранитель 1 в блоке предохранителей F
- SF3 - Предохранитель 3 в блоке предохранителей F
- SF4 - Предохранитель 4 в блоке предохранителей F
- ST4 - Блок предохранителей 4
- T3q - Разъём, 3-контактный
- Т3n - Разъём, 3-контактный
- U1 - Прикуриватель
- U18 - Розетка 12 В 2
- U19 - Розетка 12 В 3
- 688 - Точка соединения с массой 2 на центральном тоннеле
- В473 - Соединение 9 в главном жгуте проводов
- * - в зависимости от комплектации
- *2 - только для а/м с розеткой 12 В в багажном отсеке
- *3 - см. актуальную схему электрооборудования для систем телефонии
- *4 - см. актуальную схему электрооборудования для подогрева сидений
- *5 - см. актуальную схему расположения предохранителей
| ws | белый | sw | чёрный |
| ro | красный | rt | красный |
| br | коричневый | gn | зелёный |
| bl | синий | gr | серый |
| li | лиловый | vi | лиловый |
| ge | жёлтый | or | оранжевый |
| rs | розовый |
