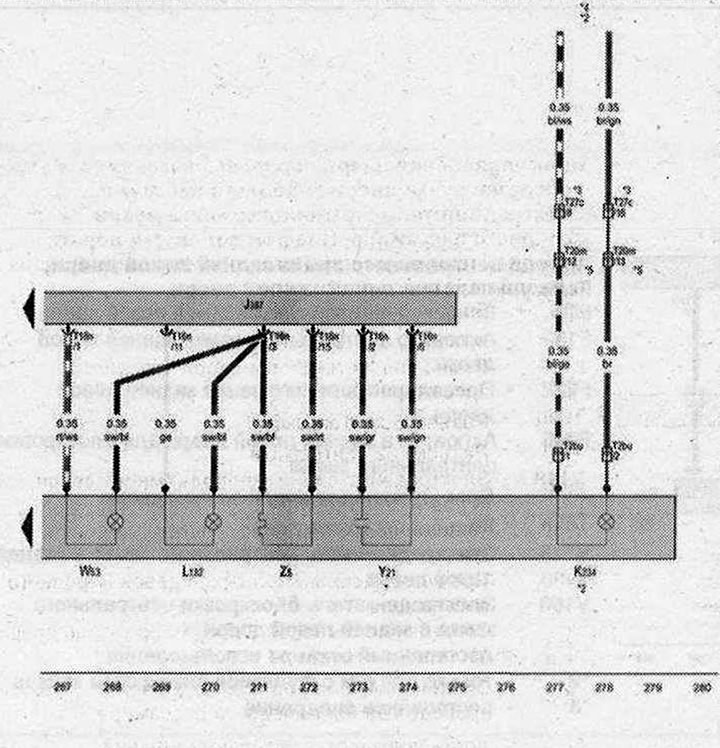

Блок управления двери переднего пассажира, Сигнальная лампа ассистента смены полосы движения в наружном зеркале со стороны переднего пассажира, Лампа повторителя указателя поворота в наружном зеркале со стороны переднего пассажира, Плафон подсветки порога в наружном зеркале со стороны переднего пассажира, Электрохромное наружное зеркало со стороны переднего пассажира, Нагревательный элемент наружного зеркала со стороны переднего пассажира
- J387 - Блок управления двери переднего пассажира
- К234 - Сигнальная лампа ассистента смены полосы движения в наружном зеркале со стороны переднего пассажира
- L132 - Лампа повторителя указателя поворота в наружном зеркале со стороны переднего пассажира
- Т2bu - Разъём, 2-контактный, чёрный
- Т16n - разъём, 16-контактный
- Т20m - Разъём. 20-контактный, Стойка А снизу, со стороны переднего пассажира
- Т27с - Разъем, 27-контактный, Стойка А снизу, со стороны переднего пассажира
- W53 - Плафон подсветки порога в наружном зеркале со стороны переднего пассажира
- Y21 - Электрохромное наружное зеркало со стороны переднего пассажира
- Z5 - Нагревательный элемент наружного зеркала со стороны переднего пассажира
- * - только для а/м с наружными зеркалами с автоматическим затемнением (с электрохромными зеркалами)
- *2 - только для а/м с ассистентом смены полосы движения
- *3 - постепенный отказ от использования
- *4 - см. актуальную схему электрооборудования
- *5 - постепенное внедрение
| ws | белый | sw | чёрный |
| ro | красный | rt | красный |
| br | коричневый | gn | зелёный |
| bl | синий | gr | серый |
| li | лиловый | vi | лиловый |
| ge | жёлтый | or | оранжевый |
| rs | розовый |
