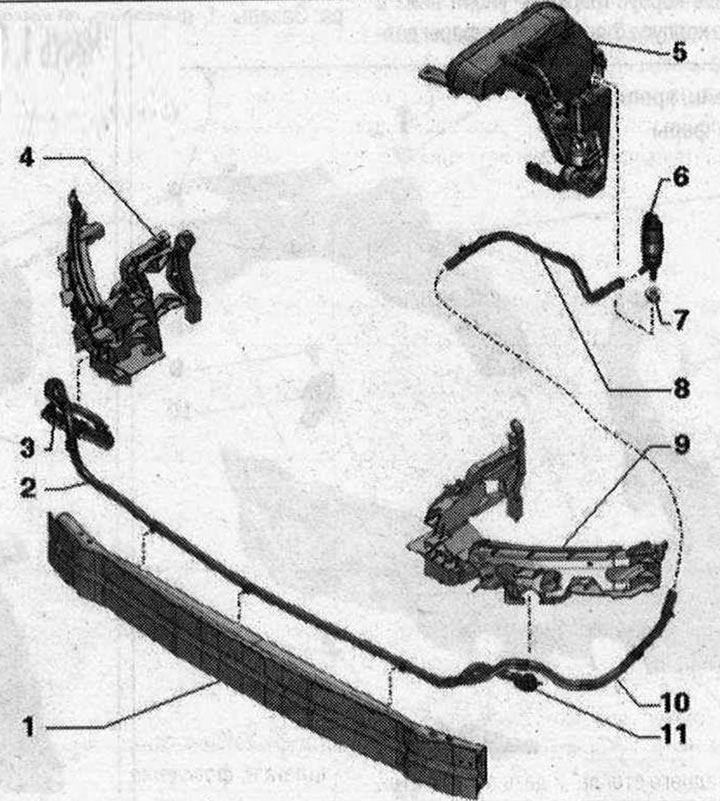

Бачок омывателя, шланг омывателя, форсунка 1. Бампер; 2. Водяной шланг для форсунки справа. Закреплено биндером на бампере; 3. Правая форсунка; 4. Крепление правое для форсунки и фары; 5. Бачок омывателя; 6. Насос очистителя фар «V11»; 7. Уплотнительная втулка. При повреждении заменить; 8. Водяной шланг от насоса омывателя фар «V11»; 9. Крепление левое для форсунки и фары; 10. Водяной шланг к форсункам; 11. Левая форсунка
Снятие форсунок системы очистки фар

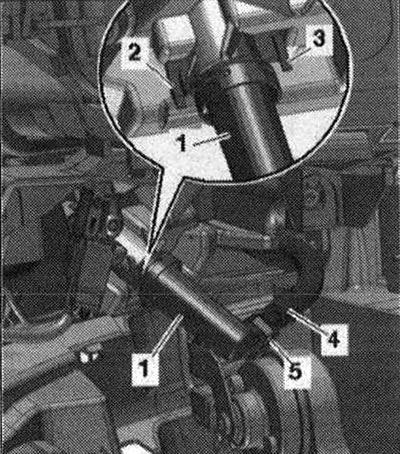

Выключить зажигание. Снять соответствующий подкрылок передней колесной арки. Подставить приемную емкость под форсунку. Снять шланг «4», вытянув стопорную скобу «5». Разблокировать вверх пружинные защелки «2» и «3» на форсунке и одновременно извлечь назад форсунку «1» из крепления.
Монтаж
Установка в обратном порядке: пружинные фиксаторы «2» и «3» форсунки «1» должны чётко зафиксироваться. Установить передний подкрылок.
Настройка форсунок
Форсунки очистителя фар уже отрегулированы изготовителем, и их регулировка после установки не требуется.
Снятие бачка стеклоомывателя
Общий бачок стеклоомывателя и очистителя фар находится сзади в левой передней колесной нише.
Снятие насоса очистителя фар «V11»

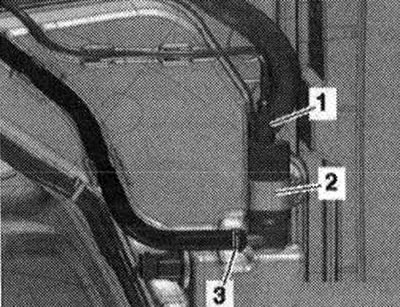

Выключить зажигание. Снять бачок стеклоомывателя, однако извлечь лишь настолько, чтобы стал доступен насос очистителя фар «V11» «поз. 2». Поставить приемный резервуар под бачок омывателя. Разъединить эл. штекерное соединение «1». Снять шланг омывателя «3» с насоса омывателя фар.
Извлечь вверх насос очистителя фар из бачка стеклоомывателя.
Монтаж
Установка в обратном порядке: все шланговые соединения закрепить шланговыми хомутами соответствующей серии. Проверить уплотн. втулку на повреждения. Установка бачка стеклоомывателя.
