Снятие и установка электродвигателя

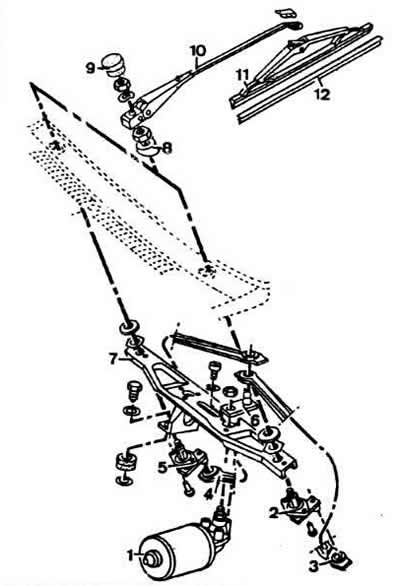

Детали стеклоочистителя: 1 - электродвигатель стеклоочистителя; 2 - ось с втулкой рычага стеклоочистителя; 3, 4 - тяги привода; 5 - ось рычага; 6 - кривошип; 7 - кронштейн крепления; 8 - дистанционная втулка; 9 - колпак; 10 - рычаг щетки; 11 - щетка; 12 - чистящий элемент.
Отсоединить провод от минусовой клеммы аккумуляторной батареи.
Снять оба рычаге щеток стеклоочистителя.
Отвернуть гайки осей рычагов щеток стеклоочистителя.
Отвернуть болты крепления кронштейна механизма стеклоочистителя.
Снять кронштейн механизма стеклоочистителя с электродвигателем.
Снять электродвигатель с кронштейна механизма стеклоочистителя.

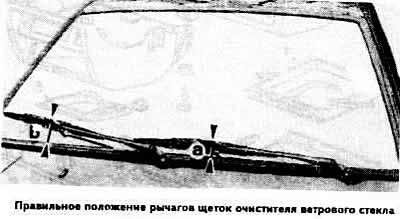

Установка электродвигателя стеклоочистителя ведется в порядке, обратном снятию. Рычаги щеток устанавливаются так, чтобы левая щетка отстояла от уплотнителя ветрового стекла на 36 мм (размер «а»), а правая — на 63 мм (размер «b») (см. фото).
