Предохранители и реле (Audi 80 B2)

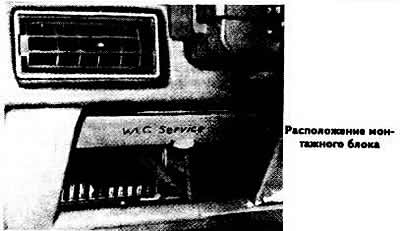

Предохранители и реле размещаются на монтажном блоке, который находится за левым вещевым ящиком под комбинацией приборов. В нем расположено 12 предохранителей на 8 А, один на 16 и два на 25 А. Еще один предохранитель установлен в отдельном гнезде на автомобилях с двигателями с впрыском топлива для защиты топливного электронасоса. Защищаемые предохранителями цепи перечислены в подразделе «Конструкция и технические характеристики». Колодка с реле находится рядом с колодкой предохранителей. Реле включены в цепь посредством язычковых контактов.
